S9014是一款常用的NPN型雙極晶體三極管，廣泛應用于各種電子電路中。

以下是S9014三極管的一些主要參數和管腳圖：

1. 極性：NPN型
2. 集電極-基極電壓（Vcbo）：50V
3. 集電極-發射極電壓（Vceo）：45V
4. 發射極-基極電壓（Vebo）：5V
5. 集電極電流（Ic）：最大100mA
6. 總功耗（Ptot）：450mW
7. 電流增益（hFE）：在2mA時為70至700
8. 轉換速度：100MHz
9. 工作溫度范圍：-55℃至150℃

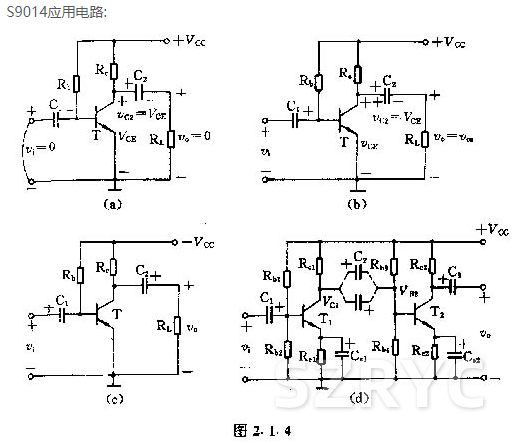

以下是S9014三極管的一些典型應用電路：

1. 小信號放大器：S9014可以用于音頻、射頻和其他類型的小信號放大電路。由于其較高的電流增益和較低的噪聲性能，S9014在音頻放大器和射頻放大器中表現出良好的性能。

2. 開關電路：S9014可以用于低功率的開關電路，如繼電器驅動、LED驅動等。

3. 振蕩器：S9014可以用于構建各種振蕩器電路，如晶體振蕩器、RC振蕩器等。

4. 電流源：S9014可以用于設計恒流源電路，為電子設備和電路提供穩定的電流。

5. 電壓比較器：S9014可以用于構建簡單的電壓比較器電路，用于檢測和比較電壓信號。

這些僅僅是S9014三極管的一些典型應用，實際上，它可以應用于許多其他需要放大、開關和控制信號的場合。
