    10SQ045 封裝R-6 二極管參數和應用
  • 10SQ045 封裝R-6 二極管參數和應用
  • 來源:日月辰科技  發布日期: 2023-12-24  瀏覽次數: 1,267

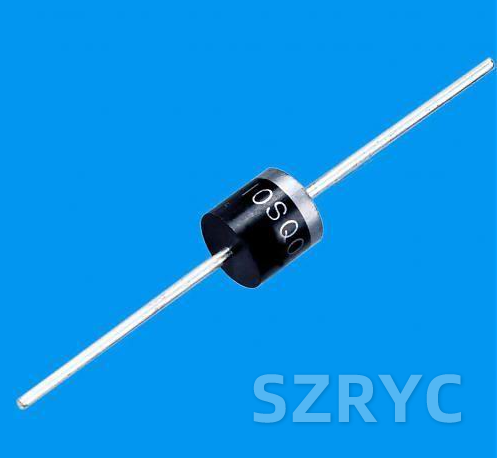

    10SQ045是采用R-6封裝。

    以下是10SQ045肖特基二極管的一些主要參數以及應用場景:

    主要參數:

    1. 封裝類型:R-6(軸向引線封裝)
    2. 最大反向電壓(Vr):45V
    3. 最大正向電流(If):10A(平均整流電流)
    4. 正向壓降(Vf):約0.55V(在10A電流時)
    5. 最大反向恢復時間:通常小于50ns(納秒)
    6. 最大工作溫度范圍:-55℃至150℃

    典型應用:

    1. 開關電源:10SQ045可以作為開關電源中的整流器、輸出濾波器或自舉電路中的二極管。由于其較低的正向壓降和快速切換速度,10SQ045有助于提高開關電源的效率。

    2. 直流-直流轉換器(DC-DC):在降壓、升壓和反相DC-DC轉換器中,10SQ045可以作為自由輪盤二極管。其快速切換速度有助于減小輸出紋波電壓,降低EMI(電磁干擾)。

    3. 電池充電器:在電池充電器中,10SQ045可以作為整流器或保護二極管。其較低的正向壓降有助于減小能量損失,提高充電效率。

    4. 太陽能光伏系統:在太陽能光伏系統中,10SQ045可以作為旁路二極管,防止電池板之間的電流反向流動,提高系統效率。

    5. 電機驅動:在電機驅動電路中,10SQ045可以作為自由輪盤二極管,減小電機停止時的反向電壓沖擊。

    這些僅僅是10SQ045肖特基二極管的一些典型應用,實際上,它可以應用于許多其他需要快速切換和低壓降二極管的場合。需要更多的了解產品請聯系日月辰公司
