隨著互聯網物聯網（IoT）的擴展，預計未來將有數十億電子設備接入網絡。它們將在我們生活中發揮重要的作用，比如家庭自動化的消費設備，或深藏不露如車內和智能建筑中的設備，所有這些設備都將對靜電放電（ESD）敏感。有限主板（PCB）經過組裝并裝置在設備后，ESD仍然是主要故障源之一。而對于設備的ESD保護設計，適當?shù)目垢蓴_設備的選擇顯得尤為重要。

當工程師設計環境極限例如濕度、溫度和振動時，ESD則具有較大的不可預測性。因此，最好的做法是設計適當?shù)目垢蓴_設備來規避靜電放電對設備的影響。對于保護設備的測試，如IEC 61000-4-2等標準都根據測試中放電電壓的嚴重程度定義了保護的級別。

ESD對電子設備的影響

當供電線電壓下降（被廣泛應用以減少主動功耗）時，設備可能存在的ESD保護可能也隨之降低。幾乎所有通用IC現在都基于金屬氧化物半導體場效應晶體管（MOSFETs），許多供電電壓線甚至低于1V。這使他們對ESD的瞬態效應更為敏感。

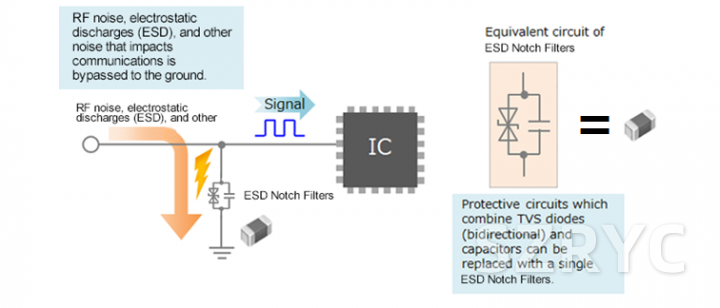

ESD的暫態現象可以在不造成任何損害的情況下快速消散，或?qū)е禄ミB熔斷造成無法修復的損壞。因此，最實用的貼片電路保護設備將電阻或電容器設計在連接到控制電路的地線路徑上，使地線可以有效地將靜電瞬態放電帶走。

理解ESD保護設備

通常，ESD保護設備要么是基于半導體的瞬態電壓抑制器（TVS），要么是基于陶瓷的壓敏電阻。TVS和MLV是相當成熟的技術，具有類似的物理特性。在低電壓和低速信號的應用中，可以使用TVS或MLV保護。對于透入電流來說，選擇MLV和TVS二極管并不是主要的設計考慮因素。兩種技術都表現出某種透入電流，并且相當相似。

選擇ESD保護方案

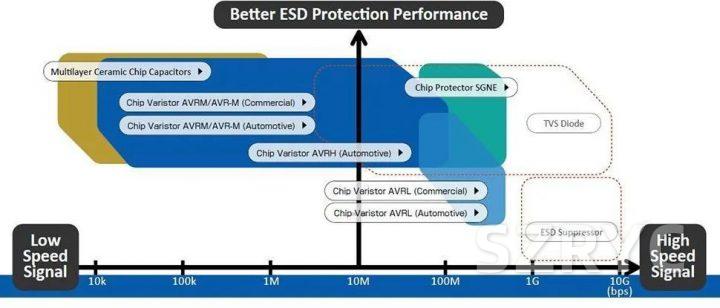

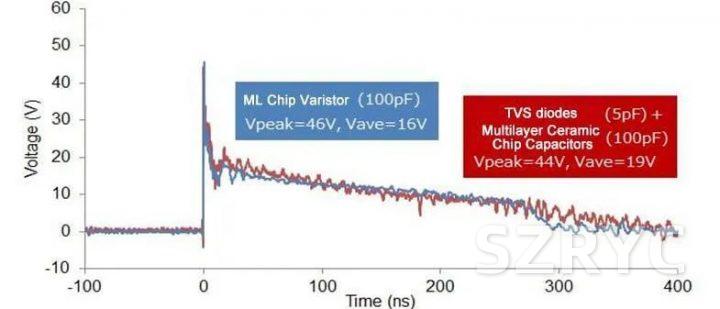

由于MLV和TVS針對瞬態浪涌的防護方式，工程師可以在許多應用中交替使用TVS和MLV解決方案。他們的體積都很小，通常可以將MLVs和TVS二極管放置在可能引入外部源靜電放電，如暴露的接口或充電口的附近。

兩者因應用廣泛和產量大，都是很成熟的技術，現在已經有趨勢將價格的額平均銷售價格降至相當和有競爭性的成本水平。而MLV等因更好的容差控制，其電容特性可以被用于EMI濾波，為低損耗、高頻率的信號提供更好的防護。

需要提供電子設備對ESD瞬態的保護。隨著供電電壓的降低和數據速度的提高，工作條件又決定對產品采取什么樣的保護形式。插入損耗和寄生電容正在成為更為相關和備受重視的考慮因素。隨著制造方法的改進，工程師在設計ESD保護時，對電容器的公差控制尤為重視。不僅可以節省成本，還可節省電路板空間。隨著越來越多的設備連接成網絡，延長ESD保護至更廣泛的系統內的每個設備將變得越來越重要，但工程師設計時要考慮的也必須更加全面了。
