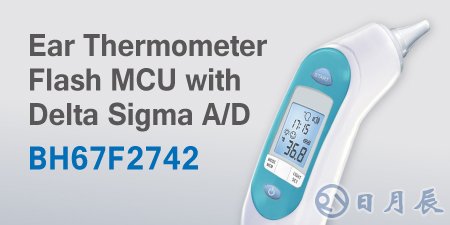

Holtek針對紅外線測溫應用，新推出BH67F2742 Flash MCU，整合OPA和24-bit Delta Sigma A/D進行溫度量測，可廣泛應用在紅外線測溫需求產品，如耳溫槍、額溫槍、紅外線測溫儀等。



BH67F2742內建低噪聲OPA、LCD Driver、LDO、PGA與24-bit Delta Sigma A/D，可以減少產品零件數目及降低成本。在系統資源上，BH67F2742具備4K×16 Flash Program Memory、256×8 RAM、32×8 True EEPROM、UART/SPI/I2C及Timer Module。



BH67F2742提供28-pin SSOP及32-pin QFN兩種封裝型式。



BH66F2652 體脂測量 Flash 單片機

該單片機專為四電極交流體脂秤應用設計。體脂測量是通過使用一個 AC 電流流經所測人體，并依據此電流計算出體脂數值的技術實現的，其專用電路包含一個體重測量電路及一個脂肪測量電路。體重測量電路通過外部負載電池輸出一個信號，經運算放大器放大后進入 A/D 轉換器進行轉換，所讀得的相應值即為計算后得到的體重值。脂肪測量電路使用一個 AC 電流通過電極片流過人體，由內部運算放大器對其放大后進入 A/D 轉換器進行轉換，所得到的值代表人體的阻抗，該數值用于計算相應的體脂值。



該單片機是一款 I/O 型具有 8-bit 高性能精簡指令集且內置一個多通道 24-bit Delta Sigma A/D 轉換器的 Flash 單片機，專門為需直接連接至模擬信號且要求低噪聲，高精度的模擬/ 數字轉換器的應用而設計。該單片機具有一系列功能和特性，其 Flash 存儲器可多次編程的特性給用戶提供了極大的方便。存儲器方面，還包含了一個數據存儲器和一個可用于存儲序號、校準數據等非易失性數據的 True EEPROM 存儲器。



在模擬特性方面，這款單片機包含一個多通道 24-bit Delta Sigma A/D 轉換器以及其它專為體脂秤應用所設計的電路。其具有一個使用靈活的定時器模塊，可提供定時功能、脈沖產生功能及 PWM 產生功能。內建完整的 SPI 和 UART 接口功能，為設計者提供了一個易與外部硬件通信的接口。內部看門狗定時器、低電壓復位和低電壓檢測等內部保護特性，外加優秀的抗干擾和 ESD 保護性能，確保單片機在惡劣的電磁干擾環境下可靠地運行。



該單片機提供了豐富的內部高速、低速振蕩器功能選項，兩個內部振蕩器無需外圍元器件。其在不同工作模式之間動態切換的能力，為用戶提供了一個優化單片機操作和減少功耗的手段。



外加 I/O 使用靈活、時基功能等其它特性使得單片機能在外接少量元器件的情況下即可實現應用，從而減少費用及電路板大小。
