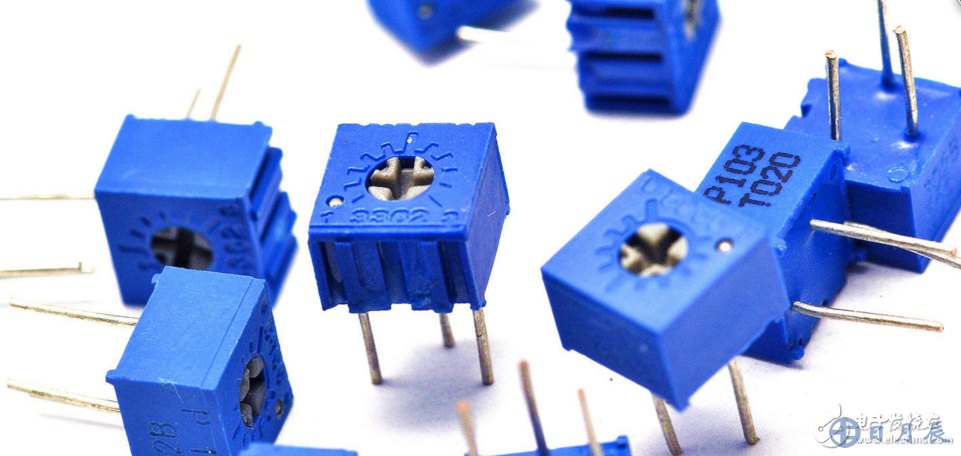

什么是可調電阻

　　可調電阻也叫可變電阻，其英文為Rheostat，可調電阻是電阻的一類，可調電阻的電阻值的大小可以人為調節，以滿足電路的需要。

　　可調電阻按照電阻值的大小、調節的范圍、調節形式、制作工藝、制作材料、體積大小等等可分為許多不同的型號和類型，分為：電子元器件可調電阻，瓷盤可調電阻，貼片可調電阻，線繞可調電阻等等。

　　可調電阻的標稱值是標準可以調整到最大的電阻阻值，理論上，可調電阻的阻值可以調整到0與標稱值以內的任意值上，但因?yàn)閷?shí)際結構與設計精度要求等原因，往往不容易100%達到“任意”要求，只是“基本上”做到在允許的范圍內調節，從而來改變阻值。

　　基本原理

　　常見的可調電阻主要是通過改變電阻接入電路的長度來改變阻值，對于對溫度較敏感的電阻也可通過改變溫度來達到改變阻值的目的，這叫熱敏電阻；還有對光敏感的電阻，通過改變光照強度來達到改變阻值的目的，這叫光敏電阻；除此之外還有壓敏電阻、氣敏電阻等。

　　器件作用

　　可以逐漸地改變和它串聯的用電器中的電流，也可以逐漸地改變和它串聯的用電器的電壓，還可以起到保護用電器的作用。在實驗中，它還起到獲取多組數值的作用?？勺冸娮杵饔捎诮Y(jié)構和使用的原因，故障發生率明顯高于普通電阻器?？勺冸娮杵魍ǔＳ糜谛⌒盘栯娐分?，在電子管放大器等少數場合也使用大信號可變電阻器。

　　常見的可調電阻具體怎么接，這是我們在工作過程中應該注意的細節，要知道其接法就必須了解可調電阻的原理是什么，這樣在連接的過程中才能夠更加準確。在對于可調電阻的連接過程中還要對影響可調電阻陰值的主要因素做以透徹的分析，因?yàn)檫B接的時候需要對電路中數值進行清新的了解與掌握，這樣才不會導致可調電阻在使用過程中發生不必要的故障。我們今天就可調電阻的接法進行簡單的講述，具體內容如下：

　可調電阻具體是怎樣接線的？

　　有兩種接法：變阻式和調壓式。

　　前者是一固定點接0位，另一固定點接在電壓上，這樣0位固定點和活動頭之間就可以輸出可調電壓了;

　　后者是一固定點和活動頭短接，這樣兩個固定點之間就成為一個可以改變的電阻了。

　　可調電阻三個引腳怎么接？

　　兩邊的接腳是固定的阻值中間的是滑動接點，所以可以在0K-nK之間進行變動，依據電路的要求分別接入就可以。

　　三腳可調電阻兩邊兩只腳就是電阻的兩端，中間一只腳是活動接確點，測兩邊兩只腳，就是整個電阻的值，中間腳和任一邊腳的阻值，則要看旋轉的角度而定。如有一只50K的電位器，測兩邊兩只腳，其電阻值就是50K，測中間腳和任一邊腳的電阻值，則要看旋柄的位置，如旋到中間位，則中間腳和任一邊腳都是25K，繼續旋動則阻值也起變化，如變小，那另一邊就變大。

　　電位器的接法圖

　　電位器的接法是個比較簡單且入門級的問題，因此廢話不說，直接上干貨！

　　電位器的接法

　　電位器有3個腳 ，1腳接地， 2腳接輸出， 3腳接信號輸入！1腳3腳一樣可以不區分??！

　　一般的電位器，中間的是動片，所以測量電阻的話，接1、3腳，測的是總電阻，動片動不動，阻值都不會變；

　　接1、2，阻值會從順時針方向變大（動片動的話）；

　　接2、3就是反的！

　　雙聯電位器的接法

　　6個腳叫雙聯電位器，就是2個單聯做在一起了！

　　8腳電位器

　　8腳電位器應該是帶了一個開關，一般在汽車音響上用的教多。

　　電位器的接法圖

　　為了更直觀明了，還是上圖吧！

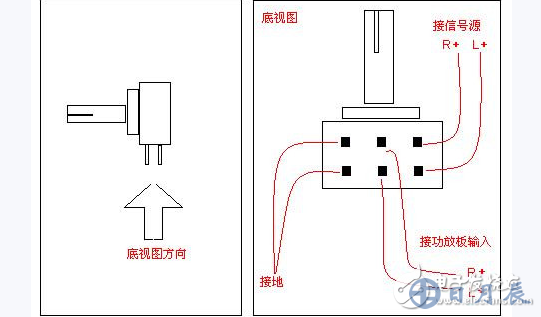

　　電位器的接法繪圖

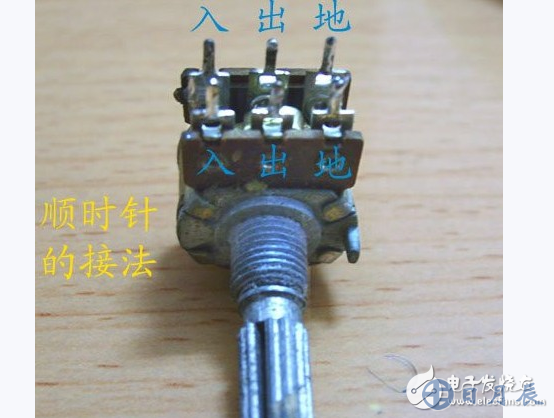

　　電位器的接法實操圖

　　上面都是一些關于電位器接法的理論知識，下面我們再通過一道實操問題，以便讓您能更加透徹的理解電位器的接法！

　　三腳電位器的接法（實戰問題 ）

　　網友提問：

　　左邊一只腳和中間一只腳的接法和右邊，中間兩只腳的接法功能是一樣的嗎？

　　若接馬達調速的，可不可以用一個三腳電位器和控制馬達的正反轉呢？該怎么接？

　　電子元件技術網網友解答：

　　電位器兩側的腳是其全電阻，中間的腳是滑動結點，電源從兩側的一個腳接入，從中間腳引出，可以得到隨著中間腳旋轉而變化的電壓。

　　直流電機的轉速隨著外加電壓而變化，所以旋轉中間腳變化了電壓，就改變了電機的轉速。

　　改變直流電機的正負電源，可以使得電機反轉，電位器沒有此功能。
