要想設計出一款好的LED電源，除了要求LED電源工程師有足夠的理論基礎知識和實踐經驗之外，還需要LED電源工程師能夠有對主流LED電源方案能有一定的了解才行。不同的LED電源方案，都有其長處和不足，如果方案選錯，就算工程師有蓋世武功，使出洪荒之力，也很難設計出讓人滿意的方案來。

了解LED電源主流方案，看起來是一件簡單的事情，在現實中卻是比較難做到，就算是經驗豐富的LED電源工程師，能夠接觸到的方案種類都會有限，更不要說剛?cè)胄械男鹿こ處熈恕?/p>

工程師難對各類方案做一個全面的了解，原因是多方面的。

1. 工程師的主要職責是完成開發任務，就算是方案選型，也都是優先從自己熟悉或公司有合作關系的方案商里面進行選擇，沒有時間和精力去對方案逐個進行了解。

2. 有部分芯片廠商在技術細節上偏保守，需要登記信息后才提供產品規格書，增加了工程師獲取資料的難度。

3. 相當一部分公司不希望工程師和外界接觸太多，使得工程師沒有機會去參加技術研討會。

4. 各家芯片廠商在宣傳上都是強調自己方案的優點，很少會承認自己方案的不足。

5. 對方案了解比較全面的工程師，一般都不便分享自己的研究成果。

下面的表格是以前在電源芯片原廠做FAE時總結得出的，和現在的情況有可能存在一些不一致的地方，現在發出來是希望這些內容能給工程師提供一些參考資料，能夠?qū)λ麄兊墓ぷ魈峁┬⌒〉膸椭?/p>

本人授權電子發燒友作為該文的唯一網絡發表平臺，其他網站不得轉發。

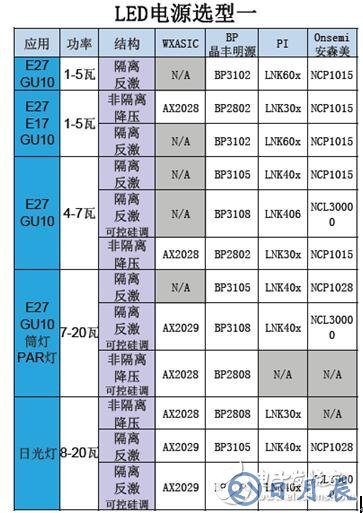

圖：LED電源選型（一）

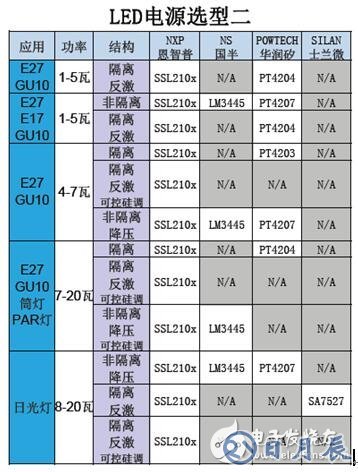

圖：LED電源選型（二）

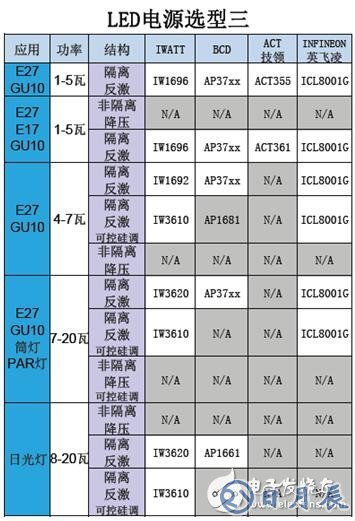

圖：LED電源選型（三）

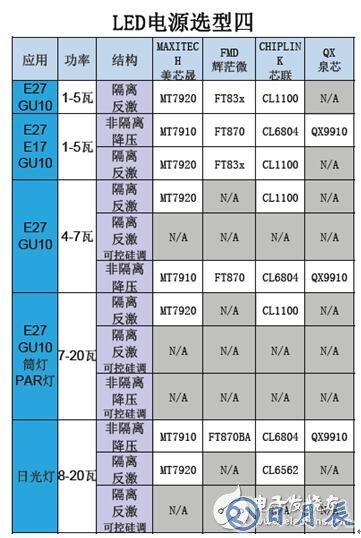

圖：LED電源選型（四）

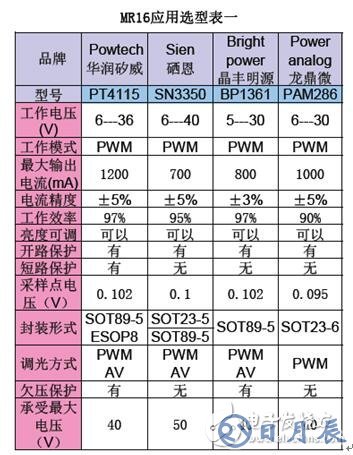

圖：MR16應用選型表一

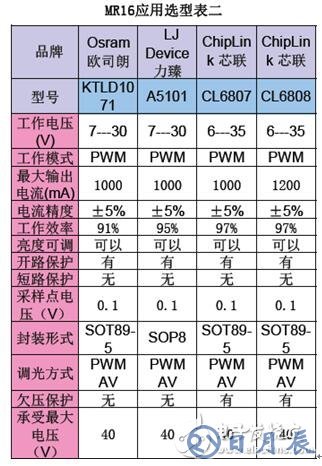

圖：MR16應用選型表二

圖：MR16應用選型表三

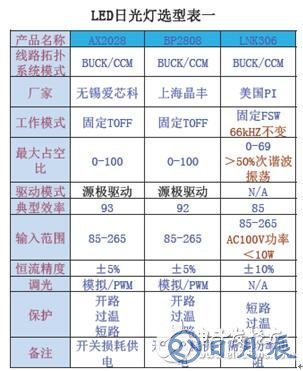

圖：LED日光燈選型表一

圖：LED日光燈選型表二

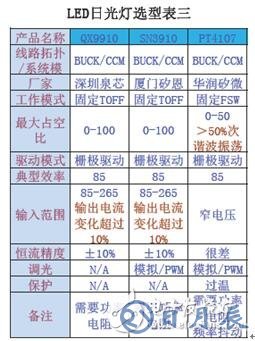

圖：LED日光燈選型表三
