    國內PD快充芯片公司已迎頭趕上 士蘭微樂看USB
  • 國內PD快充芯片公司已迎頭趕上 士蘭微樂看USB
  •   發布日期: 2019-03-13  瀏覽次數: 1,269

    在消費類電子產品市場,尤其是筆記本電腦和智能手機市場,之前,電池續航力和充電快慢一直是業界所詬病,快充方案的推出很好解決了這一難題,OPPO手機更是祭出“充電五分鐘,通話兩小時”的廣告標語。而此時,以蘋果、三星、高通、谷歌、聯想等業界巨頭力推USB PD技術,它不僅可有效兼容各家快充設備協議,包括高通QC3.0/4.0、華為Sep/Fcp、MTK PE3.0/2.0等,更是涵蓋高壓低電流和低壓高電流。

    作為一個標準化的USB PD協議,PD技術不僅可以有效兼容所有硬件,避免了社會資源的浪費,可以讓不同的品牌的手機兼容使用充電器,更讓PAD、筆記本等各種直流用電設備共用同一個電源,PD技術的推出降低了廠商的使用門檻,減少了專利風險。在PD之前,各SoC廠商和整機廠商的快充技術是不兼容的。



    “盡管USB PD率先由歐美廠商提出,相關USB PD協議芯片最早由美、臺半導體公司研發。但是,經過幾年的發展,國內半導體公司研發的快充芯片已經迎頭趕上,并在應用過程中提出了更接地氣的解決方案。”寧志華博士在最近接受電子發燒友編輯采訪時表示,“由于使用這些芯片的公司有很大部分在國內,USB PD控制芯片廠有很好的本土作戰優勢。”

    “USB PD快充市場的快速崛起為半導體廠商、電源廠商和整機廠商帶來了一場新的盛宴,而這場盛宴才剛開始!”士蘭微高級產品經理寧志華博士說道。


    圖1:士蘭微高級產品經理寧志華博士

    在國內市場,士蘭微搶先布局USB PD控制芯片,拿下眾多NB客戶訂單。在產品布局上,主攻移動電源、車載充電器、旅行充電器等產品,并計劃未來相關產品希望進一步擴展至儲能站、無人機、筆記本等領域。

    優勢: 大大簡化了工程師的選型及產品設計

    在應對工程師設計方面,寧志華博士歸納了三點技術策略。首先,士蘭微產品提供了完整的快充電源解決方案。其全系列快充產品都提供協議和開關電源整體解決方案,甚至連MOS也能提供,大大簡化了工程師的選型及產品設計。


    圖2:士蘭微旅充快充原邊開關電源芯片SDH8666Q+SD8604

    其次,產品實現了高功率器件集成??斐洚a(chǎn)品充電功率大,因?yàn)樯釂?wèn)題一般都外置MOS。士蘭微基于IDM優勢,采用散熱優良的封裝設計,合封士蘭微的功率MOS,實現了功率器件集成。這大大減小了PCB尺寸,降低了BOM成本。例如,士蘭微旅充快充原邊開關電源芯片SDH8666Q就集成了650V高壓MOS,可以實現27-30W的功率設計。

    此外,士蘭微快充產品在多口快充產品上有非常大的優勢。以士蘭微移動電源快充方案SC59E23+SD59B23為例,該方案僅需要兩顆IC就可以管理ACAC四個快充口,并能控制兩個升降壓電源工作,同時還支持?jǐn)?shù)碼管顯示功能。傳統方案要實現類似功能,需要兩顆協議IC、兩顆升降壓電源IC和1顆MCU。士蘭的快充方案在多口應用上具有更高的集成度。

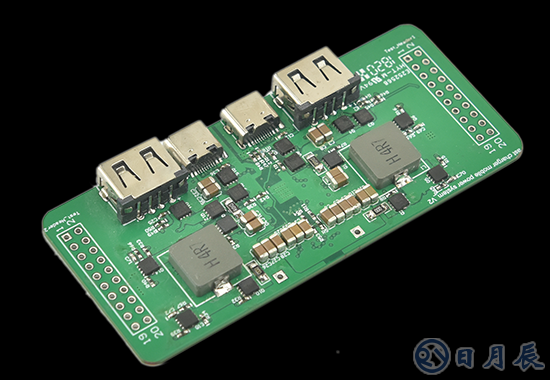

    圖3:士蘭微移動電源快充方案SC59E23+SD59B23

    兼容性

    在解決兼容性問題方面,寧志華博士表示,士蘭微大部分快充協議IC都內置MCU,這些MCU可以編程,通過對各種快充協議和各種機型進行適配性設計,可以很好地解決兼容性問題。即使新上市的機型存在兼容性問題,也只需通過修改程序?qū)崿F(xiàn)產品兼容。

    不過,寧志華博士強調說,考慮到兼容性一般協議芯片都內置可編程存儲器,這增加了成本,市面上有些ASIC方案,雖然價格低廉,但是發生兼容性問題時無法調整協議,這會惡化用戶的體驗。要實現一個兼容性好且成本低的PD快充方案,還需要一段發展的過程。

    在應對競爭對手壓力方面,寧志華博士指出,士蘭微最核心的優勢是,掌握了快充協議IC、AC-DC開關電源、DC-DC升降壓開關電源、高壓MOS、低壓MOS等所有核心器件的設計技術,可以根據實際應用場景,整合這些技術,給到客戶最優的解決方案。

    著眼于未來的USB PD快充市場,寧志華博士指出,士蘭微將積極準備,不急不躁,充分發揮公司IDM的優勢,推出更高功率密度,更高集成度、更智能化的產品。
