MC51F003A4 (SOP-16)晟矽微IC

? ? ? ? 2022中國IC設計成就獎?lì)C獎典禮在南京隆重召開。此次頒獎典禮，晟矽微電憑借高質量的產品、高品質的服務贏得了業界同行的一致認可。其產品MC51F003A4榮獲此次2022中國IC設計成就獎之年度最佳MCU重磅大獎。

? ??此次獲獎的產品MC51F003A4是晟矽微電推出的可用于電動窗簾應用的8位增強型8051內核 Flash MCU；該產品內置16Kb Flash ROM、512 Bytes SRAM、1Kb 獨立 EEPROM，最多可支持18個雙向通用 I/O 口，每個I/O均支持內部上拉電阻；內置三組死區互補PWM，方便驅動buck-boost、馬達等電路；內置12bit-ADC且支持零點校準，方便小電流采集電路；支持 8 位同步半雙工、 8 位/9位異步全雙工等4種工作方式，支持軟件 LCD 功能，同時內部集成 4 級可選的 LVR、看門狗定時器、CRC 校驗等容錯功能，極大地提高了芯片的可靠性。

? ? ??本產品為工業級MCU，具有較強的抗干擾性能，可廣泛用于各種工業控制和汽車電子等應用領域。在電動窗簾應用中，通過與WIFI模塊的配合并結合MC51F003A4內置PWM，可以精準控制電機運行的距離。另外，除電動窗簾應用市場，MC51F003A4豐富的外設資源還可用于BMS、BLDC、煙霧探測等多種領域。該產品從推廣至今，獲得了客戶廣泛的認可，累計銷售已超過5000萬顆。

下面讓我們來了解這個明星產品

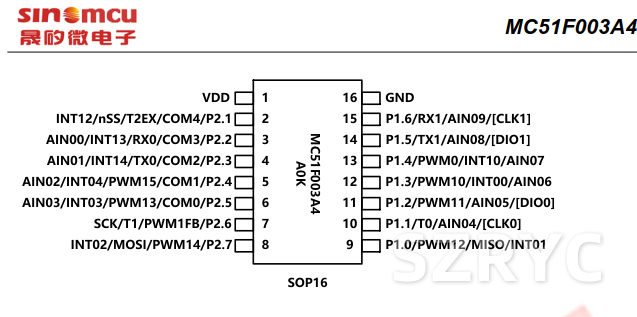

1 MC51F003A4 sop-16產品簡介 1.1 概述

本產品是一款高速低功耗 1T 周期 8051 內核 8 位增強型 FLASH 微控制器芯片，較傳統 8051 相比，運行效率更高。 MC51F003A4 的最高運行頻率為 16MHz，片上集成了 16K 字節 FLASH ROM、1024 字節 EEPROM 和 512 字節
SRAM（內部 RAM 256B 加上外部 RAM 256B），內置 1 高頻 RC 振蕩器和 1 個低頻 RC 振蕩器以及預留了 1 個外部 32768Hz 晶體振蕩器接口，最大包含 18 個雙向 GPIO 口，集成靈活的二選一調試和編程接口，具有 4 個 16 位定時器、 3 組 6 通道 16 位共周期且占空比可調的 PWM 定時器（帶有死區互補和剎車保護功能）、1 路 8 位獨立 PWM 定時器（也 可做通用定時器用），集成了 1 個 13 通道高精度 12 位 ADC 模塊，以及 2 路 UART 和 1 路 SPI 通信接口，支持軟件 LCD 功能，同時內部集成 4 級可選的 LVR、看門狗定時器、CRC 校驗等容錯功能，極大地提高了芯片的可靠性。
本產品為工業級 IC，具有較強的抗干擾性能，可廣泛用于各種工業控制和消費應用領域。
