l7812，是一種低功率微控芯片。是ST，意-法公司生產的三端穩壓集成電路，輸出電壓12V。

　　l7812基本參數

　　壓降：2V

　　輸出數：1

　　針腳數：3

　　封裝類型：TO-220

　　工作溫度范圍：-40°Cto+125°C

　　封裝類型：TO-220

　　工作溫度最低：-40°C

　　工作溫度最高：125°C

　　電壓整流器類型：Precision

　　電源電壓最大：27V

　　電源電壓最?。?4.8V

　　精度，%：2%

　　芯片標號：7812

　　表面安裝器件：通孔安裝

　　邏輯功能號：7812

　　l7812工作電壓

　　輸入電壓最大：35V

　　輸入電壓最?。?4V

　　輸出電壓最大：12V

　　輸出電流最大：1A

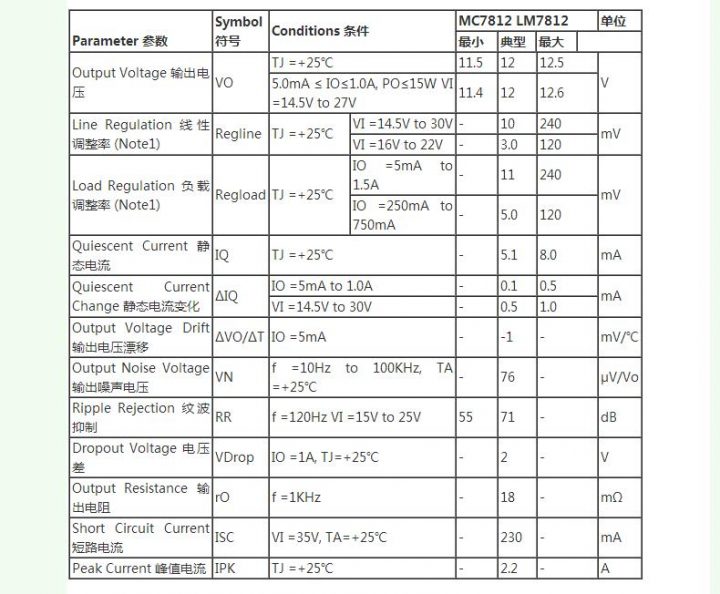

　　l7812電氣特性

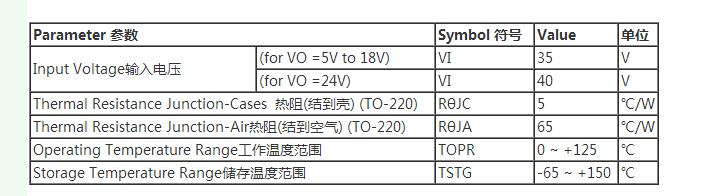

　　三端穩壓集成電路極限參數：

　　l7812引腳圖及描述

　　三端穩壓器7812各個引腳的功能如下圖所示：

　　其中引腳1是穩壓器的輸入，3是穩壓器的輸出，2是穩壓器的接地端。

　　三端穩壓管是一種直到臨界反向擊穿電壓前都具有很高電阻的半導體器件。穩壓管在反向擊穿時，在一定的電流范圍內（或者說在一定功率損耗范圍內），端電壓幾乎不變，表現出穩壓特性，因而廣泛應用于穩壓電源與限幅電路之中。

　　l7812工作原理

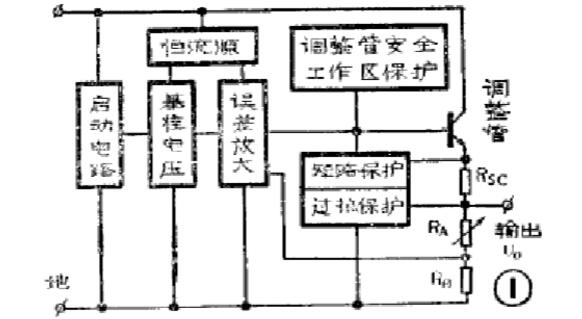

　　下圖是7812穩壓器的電原理框圖由圖可見它與一般分立件組成的串聯調整式穩壓電源十分相似不同的是增加了啟動電路恒流源以及保護電路為了使穩壓器能在比較大的電壓變化范圍內正常工作在基準電壓形成和誤差放大部分設置了恒流源電路啟動電路的作用就是為恒流源建立工作點Rsc 是過流保護取樣電阻RA RB 組成電壓取樣電路實際路是由一個電阻網絡構成在輸出電壓不同的穩壓器中采用不同的串并聯接法形成不同的分壓比通過誤差放大之后去控制調整管的工作狀態以形成和穩定一系列預定的輸出電壓因此在圖1中將RA 畫成可變電阻形式。

　　l7812怎么起到穩壓作用

　　線性電源穩壓模塊，英文簡寫為LDO，作用就是將一稍高電壓穩壓成12V，三個腳，一個為輸入，一個接地，一個為輸出。
