三個元件做一個大功率逆變器12v轉220v

今天給大家分享的這個逆變器的方法，是最簡單的一篇，成本也是最低的一篇。之前有很多逆變器的制作方法，當然我們希望越簡單越好，用到的元件越少越好，成本越低越好，說的越明白越好。

逆變器顧名思義，它是正常變壓器的反向工作狀態，我們用到的最多的是把220v轉化為12v，而很少從12v轉化為220v，因?yàn)槲覀兪褂玫碾娏康膩碓粗饕獊碜噪娋W(wǎng)，所以我們使用的電都是從電網電來的，而很少把我們所使用的電變成電網的電，那我們做這個逆變器還有什么意義呢？你可以這樣理解，一個是電子愛好者的熱情，他們天生就喜歡制作，再一個我們以備急用，例如萬一電網停止供電了，我們可以用逆變器轉化成220v，這樣不影響我們家里的正常供電，再一個隨著太陽能板的普及我們可能總有一天會接觸到把太陽能發的電轉化為220v的電網電壓。

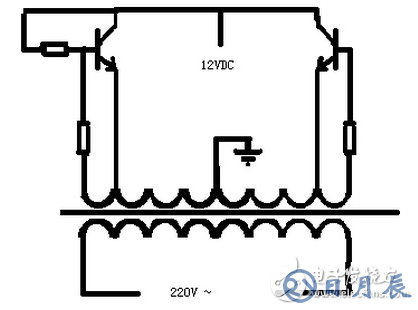

下面我們先來看下我們這款逆變器的原理圖

怎么樣原理圖簡單吧，這也是搞diy經常接觸到的電路，通過電路圖我們可以看出所使用到的元件有三個電阻，還有兩個三極管，剩下一個變壓器，我來給大家一一說下每個元件。

電阻

先來說下三個電阻，兩個三極管與變壓器相連的那兩個電阻，選的不要太大，一般為幾個歐姆，想做輸出功率大的逆變器，那么那個電阻就選的小點，如果沒有那么小的電阻，可以采用電阻絲來繞制。另一個電阻的大小一般在300歐姆左右，接這個電阻是為了防止電路不起振，當負載不同時，這個電阻的可能會稍有差別，我們可以選用一個滑動變阻器來實時調節。
