脈沖持續時間調制器：

脈沖持續時間調制器的一個基本方面涉及生成以絕對對稱性和直邊為特征的完美三角信號，因為與這種理想形式的任何偏差都會導致失真。

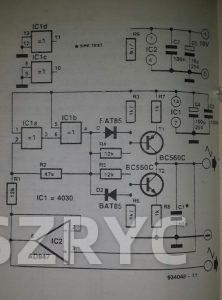

傳統設計采用矩形三角振蕩器，其中施密特觸發器將三角波轉換為矩形波。該觸發器由配置為反相器的異或門?IC1a 和 IC1b 形成，有助于通過正電流源和負電流源（分別為 T1 和 Tr）對電容器進行連續充電和放電。 IC 內未使用的柵極仍可用于潛在應用，例如脈沖持續時間調制器。轉換器的遲滯由電阻器?R1 和 R2 決定。

信號切換和電壓調節：

晶體管?T1 和 T2 的交替激活取決于觸發器的輸出。當IC1b的輸出為高電平時，T2導通，當IC1b的輸出為低電平時，T1導通。當 IC1b 的輸出為低電平時，由于電阻器 R3 和 R4，T1 基極電壓的一致性以及發射極電阻器 R7 兩端的電勢保持在恒定水平。這種穩定性確保電容器 C1 通過 T1 以穩定的電流充電。

二極管?D1 有助于 T1 的快速關斷。晶體管 T2 的工作原理類似，其激活與 IC1b 的高輸出相關。需要注意的是，三角波信號的幅度不得超過 T1 和 T2 的基極電壓。例如，假設電源電壓為 10 V，三角信號的幅度不應超過 2.5 Vpp。

運算放大器?1C2 作為信號緩沖器：

Opamp 1C2 用作施密特觸發器輸出和輸入之間的緩沖器，在保持信號完整性方面發揮著至關重要的作用。作為速率為 200 V/μs 的高質量、快速類型，由于其卓越的性能，它對三角信號的形狀和質量的影響極小。在必要的情況下，可以通過將低值（預設為 11a）與 R3 或 R6 串聯來對三角信號的對稱性進行微調。所選電阻器的值應減少預設值的一半，以獲得最佳校正效果。

頻率產生和電路特性：

該電路能夠生成頻率高達 300 kHz 的信號，并根據提供的值進行配置，產生 38 kHz 的輸出頻率。修改 C1 的值可以調整輸出頻率。該電路本身消耗大約 8 mA 的電流，其中 5 mA 電流流過 IC2。這些特性共同提高了電路在一系列頻率范圍內生成信號的多功能性和適應性，同時保持適度的電流消耗。
