前言

本文主要介紹GM8775C調試單路LVDS屏幕的方法和主要修改位置。

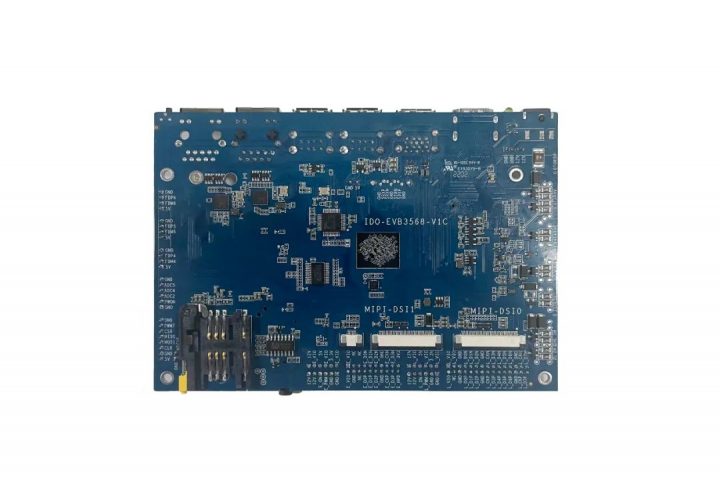

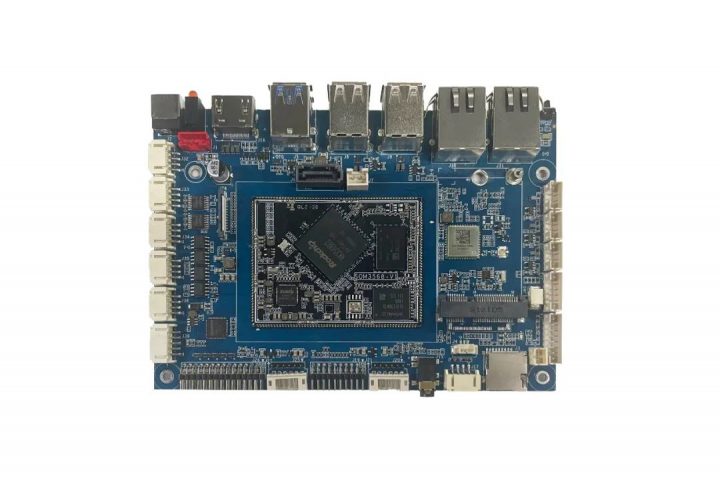

我司基于RK3568開發的工控主板，四核A55，2.0G 主頻，支持高達8GB高速LPDDR4，1T算力NPU ，4K H.265硬解碼，4K?HDMI2.0顯示輸出，支持雙通道LVDS/eDP/兩路MIPI?DSI?等多種顯示接口，支持3屏異顯。板載2路千兆以太網，雙頻WIFI+藍牙，支持5G或4G通信，支持2路USB3.0和7路USB2.0/SATA3.0，5路串口(TTL/RS232/RS485)，2路CAN總線。

支持Android11/Debian10/Ubuntu20/Buildroot/麒麟OS/開源鴻蒙等多種操作系統。

開發板規格書：IDO-EVB3568-V1 產品手冊

LVDS屏幕參數

以EV101WXM-N10型號屏幕為例，從規格書中，我們可以確認到的主要參數如下：

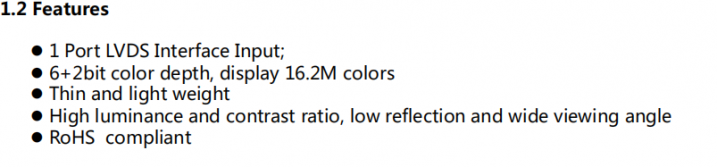

基本特性

從以上特性說明可知，此屏為單lvds，8位色。

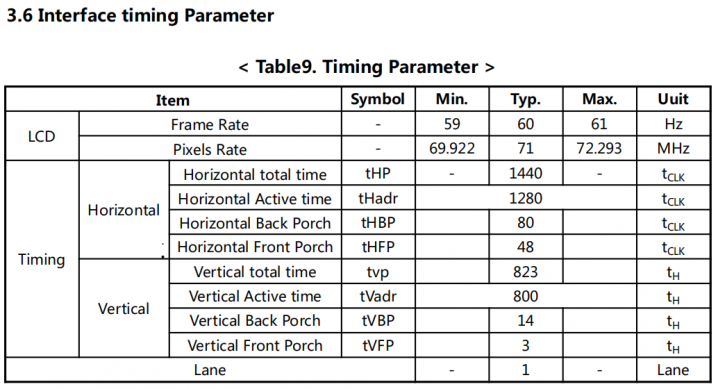

屏幕時序

從屏幕時序中可知，此屏幕的分辨率為1280(H)×800(V)，并且能夠得到詳細的前后肩以及標準時鐘頻率等參數。

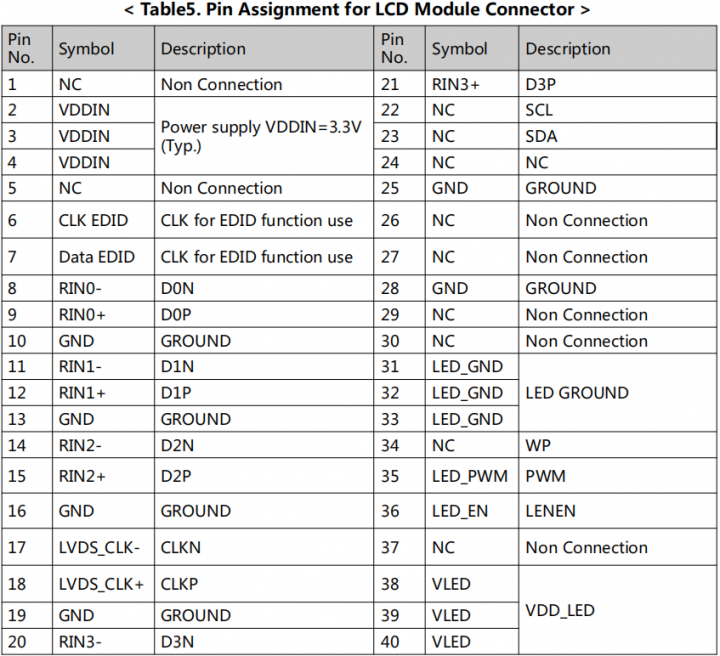

接口定義

通過引腳功能定義表，確認屏幕的電壓，并且可以依據此表來調整屏幕與主板轉接線的線序。

RK3568 MIPIDSI0 TX顯示接口

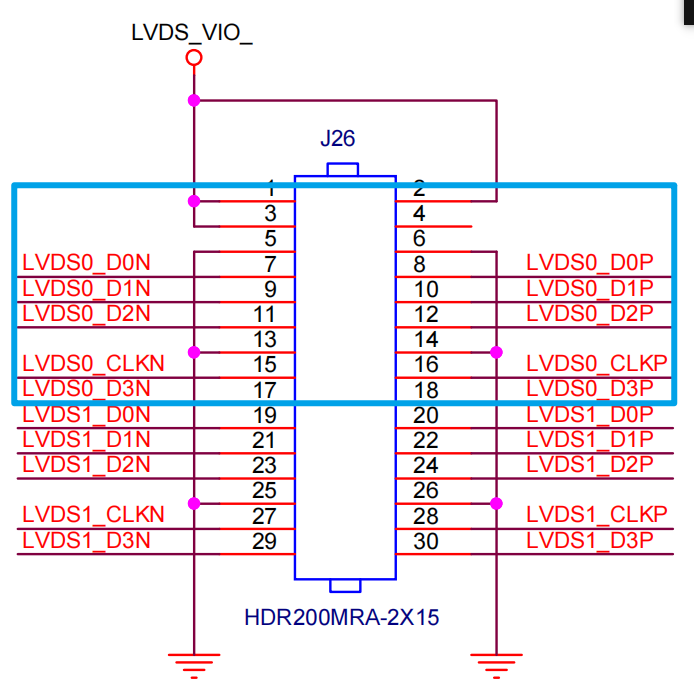

EVB3568 開發板硬件上使用MIPI_DSI_TX0 通道與 GM8775C 芯片連接，對外提供雙LVDS插針接口，由于本次調試的屏幕為單LVDS，所以在硬件連接上只需要將屏幕排線接于下圖藍色框內的第一路LVDS0接口即可。

內核修改

設備樹配置

設備樹詳細參數可查看雙LVDS屏幕調試文章的說明，此處不再重復說明。根據此屏幕的參數，我們需要修改dsi0_timing0中的時鐘頻率前后肩和同步等參數如下

disp_timings0: display-timings {
native-mode = <&dsi0_timing0>;
dsi0_timing0: timing0 {
clock-frequency = <71000000>;
hactive = <1280>;
vactive = <800>;

hfront-porch = <48>;
hsync-len = <32>;
hback-porch = <80>;

vfront-porch = <3>;
vsync-len = <6>;
vback-porch = <14>;

hsync-active = <0>;
vsync-active = <0>;
de-active = <0>;
pixelclk-active = <0>;
  };
};

配置初始代碼

使用GM8775C上位機軟件設置屏幕參數后，獲得MIPI初始化代碼。

軟件獲取地址

鏈接：https://pan.baidu.com/s/1BaPoC8SV38uSNsykGluu8A?pwd=1234

提取碼：1234

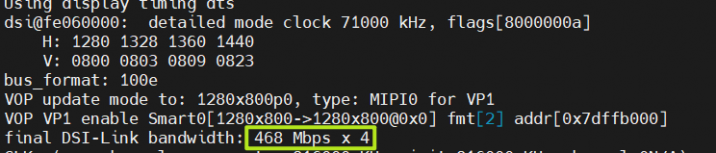

分別設置以上框選中的內容，其中MIPI配置的MIPI時鐘可以通過計算獲取，也可以通過配置好timings時序后，將編譯的內核文件下載至開發板中，從uboot的打印信息中獲取MIPI的時鐘，如下所示：

設置完參數后，點擊“創建寄存器表”即可獲得初始化代碼參數，將這些參數轉換為RK平臺的初始化代碼格式填寫至panel-init-sequence中，如下：

panel-init-sequence = [
    29 00 02 27 AA
    29 00 02 48 02
    29 00 02 B6 20
    29 00 02 01 00
    29 00 02 02 20
    29 00 02 03 35
    29 00 02 04 30
    29 00 02 05 20
    29 00 02 06 50
    29 00 02 07 00
    29 00 02 08 03
    29 00 02 09 06
    29 00 02 0A 0E
    29 00 02 0B 82
    29 00 02 0C 12
    29 00 02 0D 01
    29 00 02 0E 80
    29 00 02 0F 20
    29 00 02 10 20
    29 00 02 11 03
    29 00 02 12 1B
    29 00 02 13 03
    29 00 02 14 01
    29 00 02 15 23
    29 00 02 16 40
    29 00 02 17 00
    29 00 02 18 01
    29 00 02 19 23
    29 00 02 1A 40
    29 00 02 1B 00
    29 00 02 1E 46
    29 00 02 51 30
    29 00 02 1F 10
    29 00 02 2A 01
    05 78 01 11
    05 1E 01 29
  ];

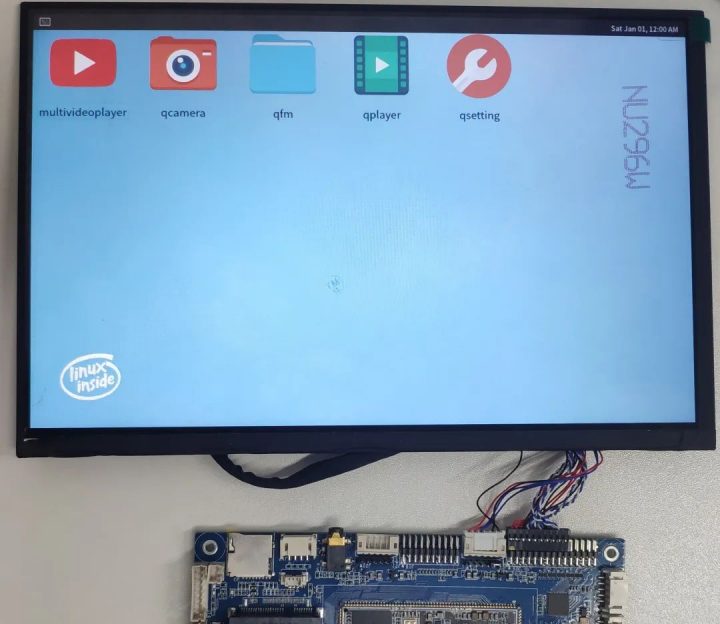

屏幕顯示效果

調試注意事項

如果LVDS屏幕為6bit或JEIDA屏幕，則需要根據屏幕參數，修改LINK0中的參數。
