以常見的貼片肖特基二極管SS14 SS24 SS34為例，三種管子區別主要在電流上，有三種封裝：SMA、SMB、SMC。?
從成本和體積來說，優先選用最小尺寸的SMA/DO-214AC封裝，其他封裝一般不推薦選用。??
從下面圖片的來看，這三種封裝類似，主要體積上不同，可以看出：SMA < SMB < SMC。

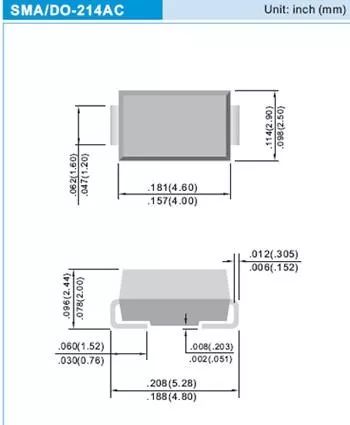

▲?1、SMA/DO-214AC

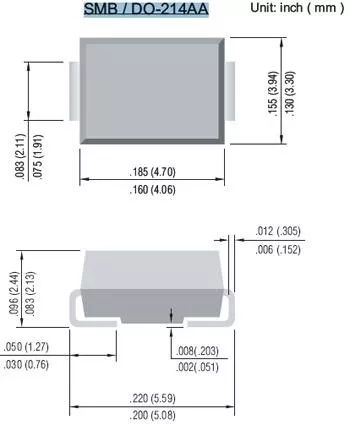

▲?2、SMB/DO-214AA

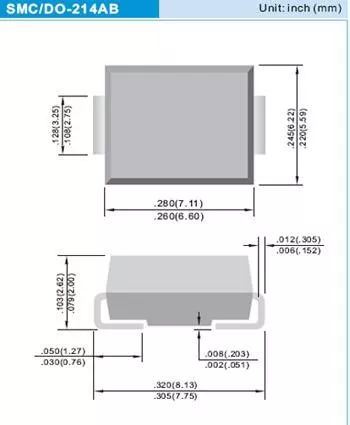

▲?3、SMC/DO-214AB
關于SMA，SMB，SMC封裝流程?

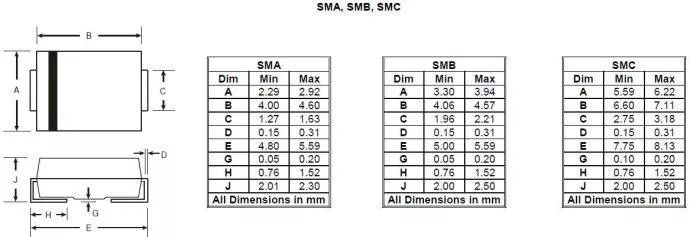

1、SMA，SMB，SMC封裝的三種二極管尺寸關系為：SMA封裝二極管的尺寸是最小的；SMB二極管的尺寸比SMA的尺寸大；SMC二極管的尺寸是三種二極管種尺寸最大的；可以做為一種貼片二極管的封裝形式，也稱DO-214AC。
2、同類的還有SMB(DO-214AA)、SMC(DO-214AB)等封裝。
3、擴展資料SMA主要性能指標：特性阻抗：50 Ω2、頻率范圍：配柔性電纜 0~18GHz配半柔、半剛性電纜 0~26.5GHz3、接觸電阻：內導體 ≤3.0m Ω外導體 ≤2.0m Ω4、絕緣阻抗： ≥ 5000M Ω5、介質耐壓：1000V6、電壓駐波比：配柔性電纜 ≤ 1.15+0.02配半柔、半剛性電纜 ≤ 1.10+0.027、耐久性：500次8、執行標準：MIL-C-39012。
