快速熔斷器常見種類

　　1、插入式熔斷器

　　它常用于380伏及以下電壓等級的線路末端，作為配電支線或電氣設備的短路保護用。

　　2、螺旋式熔斷器

　　熔體上的上端蓋有一熔斷指示器，一旦熔體熔斷，指示器馬上彈出，可透過瓷帽上的玻璃孔觀察到，它常用于機床電氣控制設備中。

　　3、螺旋式熔斷器

　　分斷電流較大，可用于電壓等級500伏及其以下、電流等級200安以下的電路中，作短路保護。

　　4、封閉式熔斷器

　　封閉式熔斷器分有填料熔斷器和無填料熔斷器兩種，有填料熔斷器一般用方形瓷管，內裝石英砂及熔體，分斷能力強，用于電壓等級500伏以下、電流等級1千安以下的電路中。無填料密閉式熔斷器將熔體裝入密閉式圓筒中，分斷能力稍小，用于500伏以下，600安以下電力網或配電設備中。

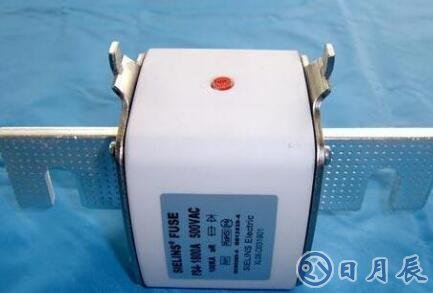

　　5、快速熔斷器

　　快速熔斷器主要用于半導體整流元件或整流裝置的短路保護。由于半導體元件的過載能力很低。只能在極短時間內承受較大的過載電流，因此要求短路保護具有快速熔斷的能力?？焖偃蹟嗥鞯慕Y(jié)構和有填料封閉式熔斷器基本相同，但熔體材料和形狀不同，它是以銀片沖制的有V形深槽的變截面熔體。

　　6、自復熔斷器

　　采用金屬鈉作熔體，在常溫下具有高電導率。當電路發生短路故障時，短路電流產生高溫使鈉迅速汽化，汽態鈉呈現高阻態，從而限制了短路電流。當短路電流消失后，溫度下降，金屬鈉恢復原來的良好導電性能。自復熔斷器只能限制短路電流，不能真正分斷電路。其優點是不必更換熔體，能重復使用。

　　常用的快速熔斷器型號有哪些

　　一、XRNT快速熔斷器

　　XRNT快速熔斷器的主要特點有

　　1、分斷能力高，開斷電流可達63千伏。

　　2、功耗小、升溫低。

　　3、動作特別快，安一秒特性要比國內目前生產的同類產品動作快，例如額定電流100安的熔斷體，通以1000安預期電流，弧前時間不超0.1S。

　　4、安秒特性誤差小于±10%。

　　5、配有彈簧式撞擊器，該撞擊器具有接觸面大，壓強力小的特點，因此，在推動開關聯動鎖動作時，不會產生將開關與撞針接觸面打碎或擊穿的情況發生。

　　二、RT14-20快速熔斷器

　　此型號的快速熔斷器的構成比較特殊，它是由熔斷體和熔斷器底座二部分組成的，熔斷體由純銅片制成的變截面熔體封裝于由高強度瓷制成的熔管內，熔管中充滿經化學處理過的高純度石英砂作為滅弧介質，熔體二端與端帽牢固電連接，且熔絲的兩面都與銅冒接觸，俗稱雙蓋，組成圓筒帽形結構。熔斷器底座由樹脂或塑料壓制的外殼裝上觸頭和載熔件后，或經鉚合連接而成，可作為相應尺碼熔斷體的支持件。所以這個型號的快速熔斷器具有體積小巧、裝置方便、使用安全、外形美觀等特點，收到了廣大用戶的歡迎。

　　三、SP10M10快速熔斷器

　　SP10M10快速熔斷器具有以下特點：

　　1、SP10M10快速熔斷器的工作溫度范圍非常大，上限可以達到90℃，下限可以達到-50℃。

　　2、具有良好的分斷能力，最大分斷能力達到35千安，分斷時間常數為1-3毫秒。

　　3、熔斷特性優越：SP系列直流熔斷器在實際工作電流達到額定電流的1.13倍時，1小時內熔斷;當實際電流達到額定電流的1.45倍時，在一個小時內熔斷。該特性，特別適用于光伏電站電池板輸出電流不斷變化的要求。

　　4、具有超低的接觸電阻，SP10M10快速熔斷器的兩頭接觸帽采用日本NGK鈹銅，具有高強度、高導電性、耐疲勞性、高導熱性、耐腐蝕性等優異特點。
