步進驅動器

　　步進電機驅動器是一種將電脈沖轉化為角位移的執行機構。當步進驅動器接收到一個脈沖信號，它就驅動步進電機按設定的方向轉動一個固定的角度（稱為“步距角”），它的旋轉是以固定的角度一步一步運行的?？梢酝ㄟ^(guò)控制脈沖個數來控制角位移量，從而達到準確定位的目的;同時可以通過控制脈沖頻率來控制電機轉動的速度和加速度，從而達到調速和定位的目的。

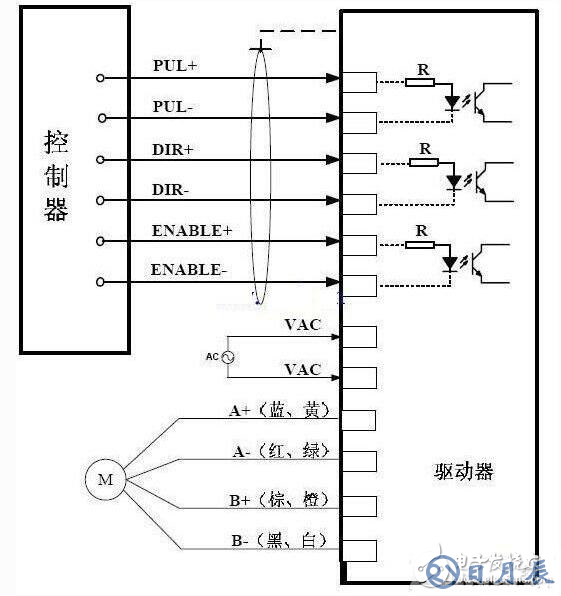

　　步進驅動器接線圖

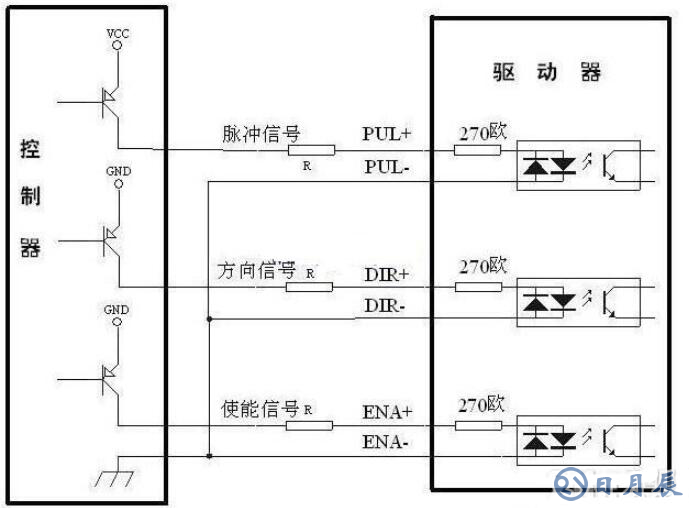

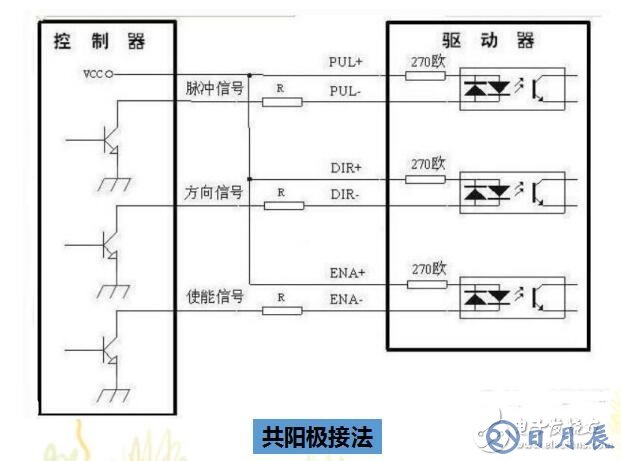

　　1、共陽極接法，共陰檢接法和差分方式接法

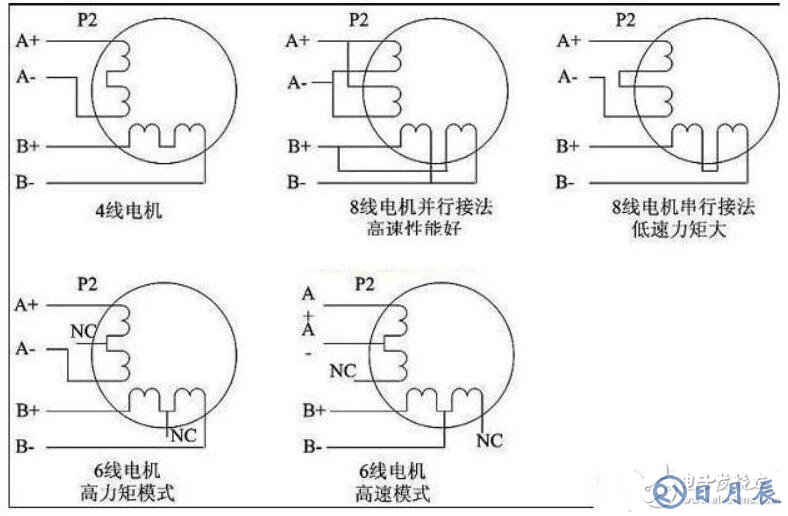

　　2、4，6和8線電機接線方法

　　4線電機和6線電機高速度模式：輸出電流設成等于或略小于電機額定電流值;

　　6線電機高力矩模式：輸出電流設成電機額定電流的0.7倍;

　　8線電機并聯接法：輸出電流應設成電機單極性接法電流的1.4倍;

　　8線電機串聯接法：輸出電流應設成電機單極性接法電流的0.7倍。

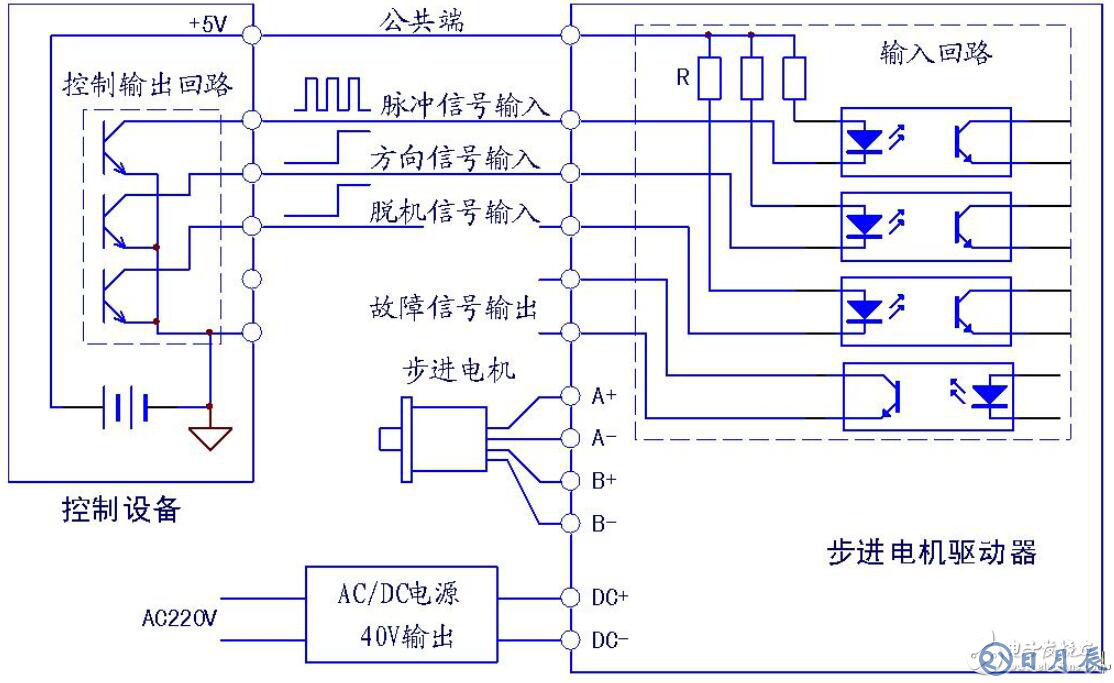

　　兩相步進電機驅動器接線圖

　　左圖為兩相步進電機驅動器的接線圖，控制設備可以是PLC的輸出回路，也可以是其它電器設備。步進電機驅動器最重要的控制信號有兩個：脈沖信號和方向信號。脈沖信號決定步進電動機的運轉速度，方向信號，決定步進電動機的旋轉方向。不僅僅是PLC ，任何設備只要能給出這兩個控制信號，便能控制步進電機的步進、轉速和旋轉方向。從脈沖信號輸入腳輸入的是頻率可變的、脈沖個數可控的脈沖信號，這種信號可由純硬件電路或軟件程序生成;方向信號則為常規開關量信號。
