    電機過載保護器接線圖詳解
  • 電機過載保護器接線圖詳解
  •   發布日期: 2018-09-17  瀏覽次數: 3,047

     本文主要是關于電機過載保護器的相關介紹,并著重對電機過載保護器接線圖及其方法進行了詳盡的闡述。

      電機過載保護器

      電機保護器的作用是給電機全面的保護,在電機出現過載、過流、缺相、堵轉、短路、過壓、欠壓、漏電、三相不平衡、過熱、軸承磨損、定轉子偏心時,予以報警或保護的裝置。



      選型

      市場上電機保護產品未有統一標準,型號規格五花八門。制造廠商為了滿足用戶不同的使用需求派生出很多的系列產品,種類繁多,給廣大用戶選型帶來諸多不便;用戶在選型時應充分考慮電機保護實際需求,合理選擇保護功能和保護方式,才能達到良好的保護效果,達到提高設備運行可靠性,減少非計劃停車,減少事故損失的目的。

     ?。ㄒ唬┡c選型有關的條件

      1、電機參數:要先了解電機的規格型號、功能特性、防護型式、額定電壓、額定電流、額定功率、電源頻率、絕緣等級等。這些內容基本能給用戶正確選擇保護器提供了參考依據。

      2、環境條件:主要指常溫、高溫、高寒、腐蝕度、震動度、風沙、海拔、電磁污染等。

      3、電機用途:主要指拖動機械設備要求特點,如風機、水泵、空壓機、車床、油田抽油機等不同負載機械特性。

      4、控制方式:控制模式有手動、自動、就地控制、遠程控制、單機獨立運行、生產線集中控制等情況。啟動方式有直接、降壓、星角、頻敏變阻器、變頻器、軟起動等。

      5、其他方面:用戶對現場生產監護管理情況,非正常性的停機對生產影響的嚴重程度等。

      與保護器的選用相關的因素還有很多,如安裝位置、電源情況、配電系統情況等;還要考慮是對新購電機配置保護,還是對電機保護升級,還是對事故電機保護的完善等;還要考慮電機保護方式改變的難度和對生產影響程度;需根據現場實際工作條件綜合考慮保護器的選型和調整。

     ?。ǘ╇姍C(jī)保護器的常見類型

      1、熱繼電器:普通小容量交流電機,工作條件良好,不存在頻繁啟動等惡劣工況的場合;由于精度較差,可靠性不能保證,不推薦使用。

      2、電子型:檢測三相電流值,整定電流值采用電位器或拔碼開關,電路一般采用模擬式,采用反時限或定時限工作特性。保護功能包括過載、缺相、堵轉等,故障類型采用指示燈顯示,運行電量采用數碼管顯示。

      3、智能型:檢測三相電流值,保護器使用單片機,實現電機智能化綜合保護,集保護、測量、通訊、顯示為一體。整定電流采用數字設定,通過操作面板按鈕來操作,用戶可以根據電機具體情況在現場對各種參數修正設定;采用數碼管作為顯示窗口,或采用大屏幕液晶顯示,能支持多種通訊協議,如ModBUS、ProfiBUS等,價格相對較高,用于較重要場合;高壓電機保護均采用智能型保護裝置。

      4、熱保護型:在電機中埋入熱元件,根據電動機繞組的溫度進行保護,保護效果好;但電機容量較大時,需與電流監測型配合使用,避免電機堵轉時溫度急劇上升時,由于測溫元件的滯后性,導致電機繞組受損。

      5、磁場溫度檢測型:在電機中埋入磁場檢測線圈和測溫元件,根據電機內部旋轉磁場的變化和溫度的變化進行保護,主要功能包括過載、堵轉、缺相、過熱保護和磨損監測,保護功能完善,缺點是需在電機內部安裝磁場檢測線圈和溫度傳感器。

     ?。ㄈ?保護器類型在電動機工作條件下的選擇

      1、對于工作條件要求不高、操作控制簡單,停機對生產影響不大的單機獨立運行電機,可選用普通型保護器,因普通型保護器結構簡單,在現場安裝接線、替換方便,操作簡單,具有性價比高等特點。

      2、對于工作條件惡劣,對可靠性要求高,特別是涉及自動化生產線的電動機,應選用中高檔、功能較全的智能型保護器。

      3、對于防爆電機,由于軸承磨損造成偏心,可能導致防爆間隙處摩擦出現高溫,產生爆炸危險,應選擇磨損狀態監測功能。對于大容量高壓潛水泵等特殊設備,由于檢查維護困難,也應選擇磨損狀態監測功能,同時監測軸承的溫度,避免發生掃膛事故造成重大經濟損失。

      4、應用于有防爆要求場所的保護器,要根據應用現場的具體要求,選用相應的防爆型保護器,避免安全事故發生。

     ?。ㄋ模?保護器主電流的接線方式選擇

      主電流接線方式分為:

      1、一次穿芯式(也可以利用外圍電流互感器二次回路)

      2、接線柱式(也可以利用外圍電流互感器二次回路)

      3、直接插進式

      一次穿芯式接線方便安全,避免了因接線柱接觸不良引起接觸電阻發熱。電動機額定電流值在5A以上,一般都可以選用一次穿芯接線。

      直接插進接線方式接線方便,特別對于那些空間小、適合安裝位置的情況下,選用插進式保護器可以與接觸器輸出主觸頭直接相接。

     ?。ㄎ澹?保護器整定電流范圍的選擇

      為了適應不同功率電動機的選配,保護器基本上都設有一定的電流調節范圍,在選用保護器時,根據電動機額定電流值盡可能選擇整定電流范圍中間區域的值。

      (六) 工作電源選擇

      工作電源主要是供保護器內部電路工作,無需工作電源型除外,工作電源等級一般分為:AC380V,220V,110V,36V。對于工作電源選擇無特殊要求,因?yàn)樗仟?dú)立供電單元,用戶只要根據電動機控制回路電壓等級來選擇。

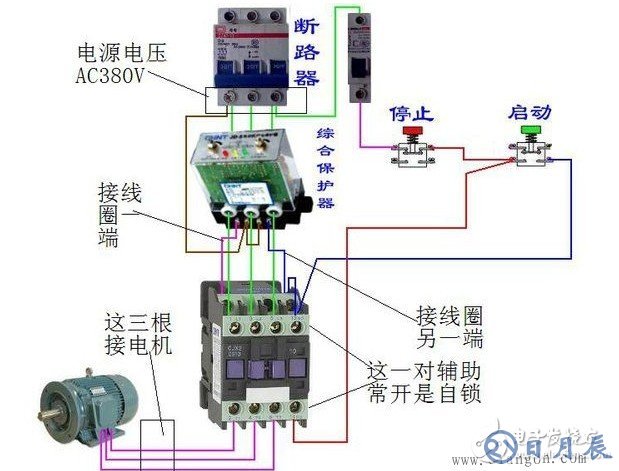

      電機過載保護器接線圖詳解

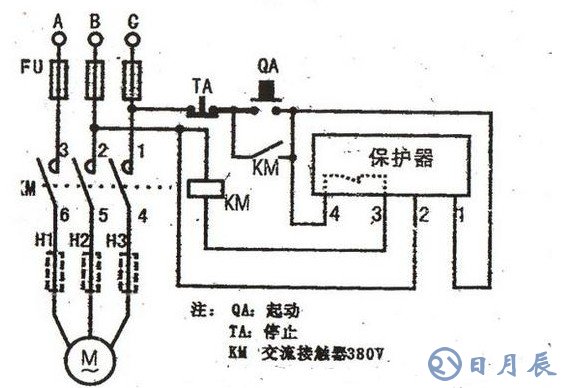

      在電機過載(大于保護器預置電流)或電機斷相(其中一相或多相無電流)運行時,常閉觸電3、4會短暫斷開(圖中電路),接觸器因此失電復位,3、4會恢復原(閉合)狀態。  電動機保護器由三相電流互感器、檢測、放大、延時、調整電路和執行繼電器組成。檢測電路檢測到電流互感器感應的電流缺相或大于設定值時,經放大器放大,使繼電器動作。繼電器觸頭串接于接觸器線圈供電回路中,繼電器動作后使接觸器斷電,起到保護電機作用。延時電路用于避開電機起動電流,其時長可調。調整電路用于根據被保護電機工作電流精確設置動作電流。

      3、4是常開觸點,1、2(線圈)分別接電源的A、C相(啟動時),KM線圈兩端分別接C、A(經3、4)相;若保護器動作,則3、4斷開,KM線圈回路斷路而失電復位。

      一、工作原理經典的電機星三角啟動方式主要的保護是熱繼電器。若使用熱繼電器對大型電機作保護,就會使大電線出現斷點(即進出熱繼電器的螺絲接線)問題,容易出現發熱點和故障點。

      如果不用熔斷器和熱繼電器,而采用電機綜合保護器來實現,因?yàn)殡姍C(jī)綜合保護器是穿心式,就可以減少大電線的斷點,從而減少發熱點和故障點,且價格比兩者便宜。

      使用電機綜合保護器時必須注意控制線路的接線問題。以確保正常運行。

      電機過載保護器接線圖詳解

      有的電機綜合保護器注明:“一定要接上負載才能正常工作,不接負載時處于缺相工作狀態。因此,綜合保護器是拒絕合閘的,電動機將無法啟動”。這說明電機綜合保護器內部,是依靠電流互感器,檢測三相電流的有無,來判斷缺相否。在未接通電源和沒有負載時。這個閉點實際上是開點,所以沒法合閘。如型號為JD-6-300A的電機綜合保護器。

      利用按鈕的動作,錯開了保護器電流檢測的開閉點問題。在時間繼電器的線包前面串并接了KM01和KM02兩個輔助閉點,是為了在啟動結束后,關斷時間繼電器(因?yàn)闀r(shí)間繼電器繼續通電沒有意義)。 、JD-6型電機綜合保護器的原理如圖2所示。具有缺相、過載的反時限特性保護功能。

      電路主要由雙時基IC芯片NE556與電壓電流取樣環節組成比較電路、多諧振蕩電路、單穩態電路等。

      簡述如下:

      1.缺相保護L1~L3.三個電流互感器取樣,經三個三極管U9~U11組成的與門,在電阻R4上獲得門限電位。

      缺相時,只要其中一個三極管截止,在R4上形成低電位時,紅色發光二極管亮,便表示缺相。同時電容C6快速充電,NE556的左邊555時基組成比較單元。

      NE556的OUT1輸出端⑤腳是高電位,繼電器K1斷開,對外的保護點也斷開,從而使接觸器回路跳開,電機斷電而受到缺相保護。

      不缺相時,在R4上形成高電位時,電容C6不能充電,NE556的OUT1輸出端⑤腳變成低電位,K1吸合。對外的保護點是閉點,電機具備啟動的條件。

      2.正常運行電機啟動后,在正常運行時,電流互感器的取樣電位不會高于時基內部比較電位。多諧振蕩電路也變成一個比較電路。NE556的OUT2輸出端⑨腳變成高電位,綠色發光二極管常亮,表示運行正常。

      3.錨點過載保護過載時,R4上的取樣電位高于時基內部比較電位。隨著過載量的加重或時間的增長,R4上的取樣電位會相對增加。因而,多諧振蕩電路頻率也會隨著增高。對應NE556的OUT2輸出端⑨腳電位,高低交替變化(唯一不足的是:這種電機綜合保護器的電流取樣只有一相),一旦⑨腳電位變低,單穩態電路電容C6開始充電,按照變化的頻率充電。當電動機過載電流倍數較大時,對應多諧振蕩脈沖中,低電平所占時間相對較長,這時C6充電速度較快;相反,當過載電流倍數較小時,C6充電速度較慢。這使得電動機的過載保護具有反時限特性。達到整定的電流和時間后.

      單穩態翻轉,NE556的OUT1輸出端⑤腳變成高電位,繼電器K1斷開,即對外的保護點也斷開。使接觸器回路跳開,電機不能再運轉而受到過載保護。

      電位器r1對過載保護電流進行整定,電位器r2可對過載保護的反時限特性進行調整。在啟動時,電動機的啟動電流比正常運行后的過載電流倍數大得多.很容易使單穩態翻轉。按正常過載的整定。往往不能兼顧啟動(這也是這種保護器的又一缺陷)。

      所以,調節好星三角啟動方式的切換時間,限制啟動電流,才能使電機綜合保護器定性的使用好。

      過載時,NE556的OUT2輸出端⑨腳電位不斷地進行高低變化。使接在輸出端的峰鳴器B1和黃色過載指示燈開始間歇鳴叫或閃光,可提示電動機過載。

      電機過載保護器接線圖詳解

      二、整定與調整電機綜合保護器的使用必須有一個整定過程.以JD-6-300A電機綜合保護器為例介紹如下。

      1.按照說明書方法進行位置整定

     ?。?)將代表時間和電流的兩個電位器順時針旋到底。即時間值和電流值最大。

     ?。?)在電機和控制線路均為正常的前提下。啟動電動機,待其運轉正常后,綠色指示燈亮。這時,將右邊電流電位器反時針緩慢減小,直至過載黃色報警燈閃爍。然后,再稍微順時針增加一點,在1分鐘內黃色過流指示燈不閃爍一次的臨界狀態為止。

     ?。?)將左邊時間電位器反時針逐漸減小。大于電機的實際啟動時間。

      2.大電機的過流整定有條件時可用低電壓大電流整定,如圖3所示。

      圖1 T1為1kVA單相調壓器,12為500VA、380W36V工作燈變壓器。導線在電機綜合保護器內纏繞10圈.用鉗形電流表卡在變壓器T2的36V二次則內.緩慢增加電壓.并觀察鉗形電流表讀數。如對應電機為110kW,為250A左右。

      從220A到250A的變化中過載黃色指示燈由閃爍變?yōu)殚L(zhǎng)亮,達到了過流保護。電機過流倍數整定在額定電流的1.25~1.5倍間,時間整定為反時限特性。即電流大時間就短些,但整個時間長度應大于啟動時間。

      整個調試過程時間要短,因?yàn)樽儔浩?、調壓器元件是處在安全短路狀態的。使用電機綜合保護器終歸是有些麻煩。所以,有些人就喜歡用熱繼電。器這種熟悉的形式。作成圖4的形式,雖然是熱繼電器的結構形式。但是“以小代大”的??朔舜鬅崂^電器必須使大線“斷點”這一缺點。這種方式,是以電流互感器采樣電流信號。來表征電機的啟動和運行時的電流情況。與電機的大電線是非接觸式的。

      再通過小熱繼電器來實現熱過載保護功能。還是做到了減少大線的“斷點”發熱和故障多的問題。

      這種方式和電機綜合保護器一樣,也具備非接觸式的特點,而且節能。這里順帶提一句,生產廠家能否把大熱繼電器改成這種形式呢?如生產廠家把它作成一體化,再把熱繼電器容量減小到0.1—1A,這樣既方便又節能。因?yàn)?,熱繼電器中的熱雙金屬片在動作的過程中,具有反時限的功能。

      完全正好作電機的過流熱保護。

      電機保護器接線方法

      首先使用螺絲刀將保護器的輸入端接電源,然后按下“試驗按鈕”,觀察保護器是否跳閘,跳閘說明保護器是完好的。

      其次使用螺絲刀將保護器的輸出端接用電設備,比如三相電機、水泵等等。

      最后將保護器開啟即可。
