AT89S51為用戶提供兩個外部中斷請求輸入端INT0（的反）和INT1（的反），實際的應用系統中，兩個外部中斷請求源往往不夠用，需對外部中斷源進行擴充。下面介紹一種擴充外部中斷源的方法。

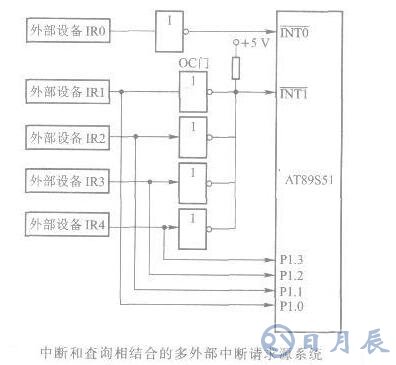

如下圖所示，若系統中有5個外部中斷請求源IR0～I(xiàn)R4，它們均為高電平請求有效，這時可按中斷請求的輕重緩急進行排隊，把其中最高級別的中斷請求源IR0直接接到AT89S51的一個外部中斷請求源IR0輸入端INT0，其余的4個中斷請求源IR1～I(xiàn)R4按下圖所示的方法通過各自的OC門（集電極開路門）連到AT89S51的另一個外中斷源輸入端INT1，同時還連到P1口的P1.0～P1.3腳，供AT89S51查詢。各外部中斷請求源的中斷請求由外部設備的硬件電路產生。采用如下圖所示的電路，除了IR0的中斷優先權級別最高外，其余4個外部中斷源的中斷優先權取決于查詢順序，這里假設查詢順序?yàn)镻1.0～P1.3，因此，中斷優先權由高到低的順序依次為IR1，…，IR4。中斷優先權的高、低取決于查詢順序。

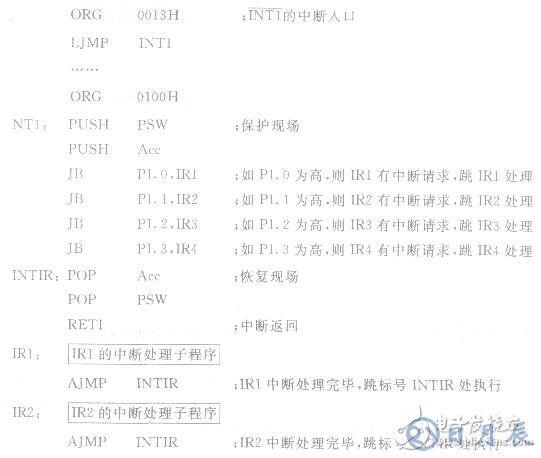

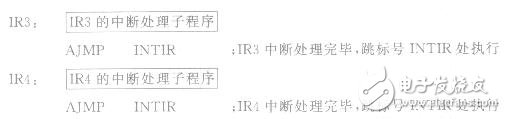

假設上圖的4個外部設備中有一個外部設備提出為高電平有效的中斷請求信號，則中斷請求通過4個集電極開路OC門的輸出公共點，即INT1腳的電平就會變低。那么究竟是哪個外部設備提出的中斷請求，還要通過程序查詢P1.0～P1.3引腳上的邏輯電平來確定。本例假設某一時刻只能有一個外部設備提出中斷請求，并設IR1～I(xiàn)R4這4個中斷請求源的高電平可由相應的中斷服務子程序清0，則處理INT1的中斷服務子程序如下：

查詢法擴展外部中斷源比較簡單，但是擴展的外部中斷源個數較多時，查詢時間稍長。
