電抗器的作用是什么

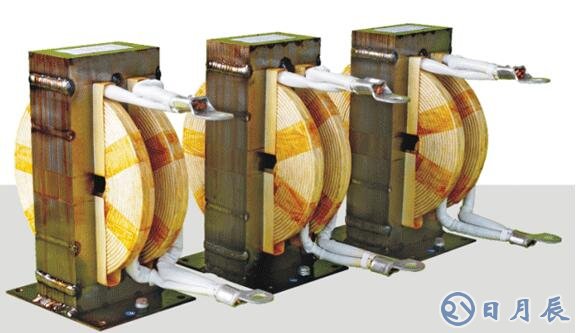

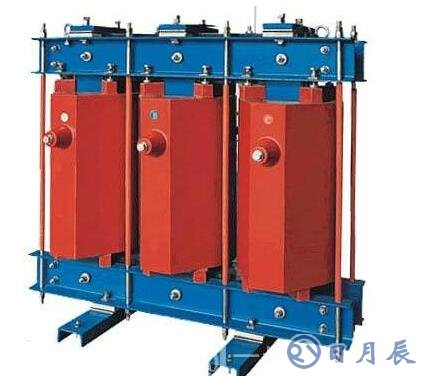

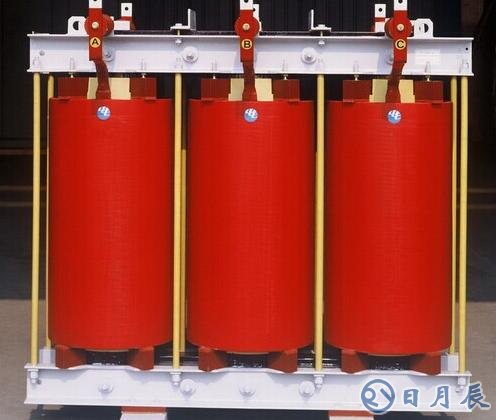

　　最通俗的講，能在電路中起到阻抗的作用的東西，我們叫它電抗器。 電力網中所采用的電抗器，實質上是一個無導磁材料的空心線圈。它可以根據需要布置為垂直、水平和品字形三種裝配形式。在電力系統發生短路時，會產生數值很大的短路電流。如果不加以限制，要保持電氣設備的動態穩定和熱穩定是非常困難的。因此，為了滿足某些斷路器遮斷容量的要求， 常在出線斷路器處串聯電抗器， 增大短路阻抗， 限制短路電流。

　　電抗器的使用條件

　　1、海拔高度不超過1000米。

　　2、運行環境溫度為-25℃～+45℃。

　　3、安裝于戶內無劇烈震動，無任何有害氣體或粉粉塵的場合，無易燃易爆物品。

　　4、當起動時間滿2分鐘（一次或數次之和），應冷卻6小時才可再次起動。

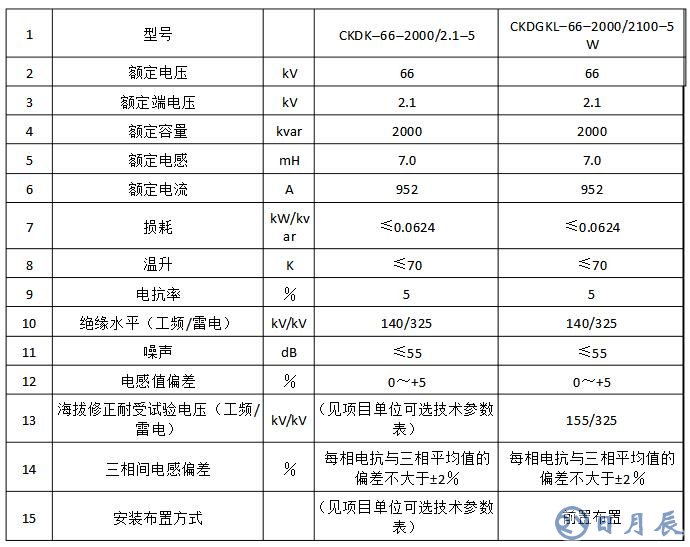

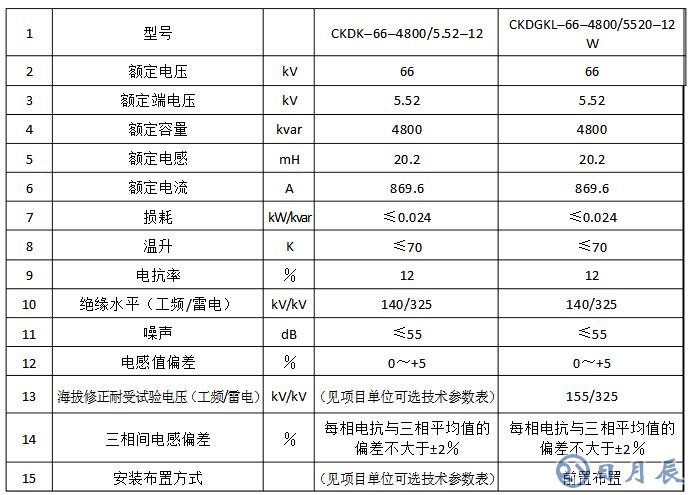

　　電抗器的參數

　　電抗器的額定參數

　　1、額定持續電流IN

　　通過繞組的端子，電抗器能夠持續承擔的額定頻率的電流。除非另有說明，中性點接地電抗器規定無額定持續電流。

　　2、額定短時電流IKN

　　在規定的時間內通過電抗器的短時電流穩態分量的方均根值，在此電流下電抗器不得有異常的發熱和機械應力。注：額定短時電流由系統故障情況確定。

　　3、額定短時電流的持續時間

　　電抗器設計的額定短時電流持續時間。

　　4、額定阻抗ZN

　　在額定頻率和額定短時電流下規定的阻抗，用每相歐姆值表示。

　　對三相限流電抗器或單相電抗器的三相組，其阻抗為三個相電抗的平均值。

　　注：三相限流電抗器或單相電抗器的三相組，其相間的磁性耦合將造成與每相實際表現的阻抗與上面定義的額定阻抗值不同。如果耦合因數小于5%，此差異實際上并不重要。

　　電抗器參數計算公式

　　三相電抗器額定容量

　　單相為三相的三分之一。

　　額定電流

　　額定電抗

　　電抗器參數計算說明

　　線最大短路電流計算

　　【1】系統電抗的計算

　　系統電抗，百兆為一。容量增減，電抗反比。100除系統容量

　　例：基準容量 100MVA。當系統容量為100MVA時，系統的電抗為XS*=100/100＝1

　　當系統容量為200MVA時，系統的電抗為XS*=100/200＝0.5

　　當系統容量為無窮大時，系統的電抗為XS*=100/∞＝0

　　系統容量單位：MVA

　　系統容量應由當?shù)毓╇姴块T(mén)提供。當不能得到時，可將供電電源出線開關的開斷容量

　　作為系統容量。如已知供電部門出線開關為W-VAC 12KV 2000A 額定分?jǐn)嚯娏鳛?0KA。則可認為系統容量S=1.73*40*10000V=692MVA， 系統的電抗為XS*=100/692＝0.144。

　　【2】變壓器電抗的計算

　　110KV， 10.5除變壓器容量；35KV， 7除變壓器容量；10KV{6KV}， 4.5除變壓器容量。

　　例：一臺35KV 3200KVA變壓器的電抗X*=7/3.2=2.1875

　　一臺10KV 1600KVA變壓器的電抗X*=4.5/1.6=2.813

　　變壓器容量單位：MVA

　　這里的系數10.5，7，4.5 實際上就是變壓器短路電抗的％數。不同電壓等級有不同的值。

　　【3】電抗器電抗的計算

　　電抗器的額定電抗除額定容量再打九折。

　　例：有一電抗器 U=6KV I=0.3KA 額定電抗 X=4% 。

　　額定容量 S=1.73*6*0.3=3.12 MVA. 電抗器電抗X*={4/3.12}*0.9=1.15

　　電抗器容量單位：MVA

　　【4】架空線路及電纜電抗的計算

　　架空線：6KV，等于公里數；10KV，取1/3；35KV，取30％

　　電纜：按架空線再乘0.2。

　　例：10KV 6KM架空線。架空線路電抗X*=6/3=2

　　10KV 0.2KM電纜。電纜電抗X*={0.2/3}*0.2=0.013。

　　這里作了簡化，實際上架空線路及電纜的電抗和其截面有關，截面越大電抗越小。

　　【5】短路容量的計算

　　電抗加定，去除100。

　　例：已知短路點前各元件電抗標么值之和為 X*∑=2， 則短路點的短路容量

　　Sd=100/2=50 MVA。

　　短路容量單位：MVA

　　【6】短路電流的計算

　　6KV，9.2除電抗；10KV，5.5除電抗; 35KV，1.6除電抗; 110KV，0.5除電抗。

　　0.4KV，150除電抗

　　例：已知一短路點前各元件電抗標么值之和為 X*∑=2， 短路點電壓等級為6KV，

　　則短路點的短路電流 Id=9.2/2=4.6KA。

　　短路電流單位：KA

　　【7】短路沖擊電流的計算

　　1000KVA及以下變壓器二次側短路時：沖擊電流有效值Ic=Id， 沖擊電流峰值ic=1.8Id

　　1000KVA以上變壓器二次側短路時：沖擊電流有效值Ic=1.5Id， 沖擊電流峰值ic=2.5Id

　　例：已知短路點{1600KVA變壓器二次側}的短路電流 Id=4.6KA，

　　則該點沖擊電流有效值Ic=1.5Id，＝1.5*4.6＝7.36KA，沖擊電流峰值ic=2.5Id=2.5*406=11.5KA。

　　可見短路電流計算的關鍵是算出短路點前的總電抗{標么值}。但一定要包括系統電抗。
