１　MPXY8020A的特性結構

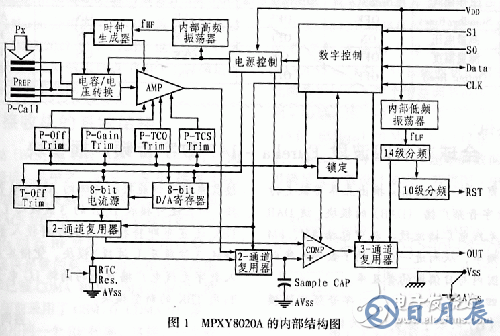

Motorola MPXY8020A 是一個８引腳的監控傳感器。它集成有一個可變電容的壓力感應元件、一個溫度感應元件和一個有喚醒功能的內部電路，并采用ＳＳＯＰ超小型封裝，同時還內置一個媒體保護過濾器和用于低功耗的耐壓監控系統。它可以和Motorola的遠程無鍵登陸系統結合成一個低成本高度綜合的系統。圖１是MPXY8020A的結構圖，其中壓力感應元件是一個經過表面微機械加工的電容傳感器，而溫度感應元件則是一個熱敏電阻。接口電路使用標準的硅ＣＭＯＳ工藝集成到同一個硅片上作為傳感器。

壓力監控主要通過一個電壓比較器來比較測試電壓，同時用一個連接外部輸入的８位門限調整器來實現，通過調整門限和監控外部器件輸出引腳的狀態可以檢查系統是達到低壓門限，還是進行８位Ａ／Ｄ轉換。

通過一個電流源可驅動帶有正溫度系數的熱敏電阻，從而使其產生電壓降以測量溫度，這個電壓的室溫值是由工廠通過ＥＥＰＲＯＭ修正寄存器來調整的。通過雙通道的復用器可以確定是壓力信號還是溫度信號并將其送到一個取樣電容中，這個取樣電容可由一個帶門限調節的電壓比較器監控，以使其產生數字溫度輸出信號。

２　管腳配置說明

圖２是MPXY8020A的引腳排列圖。各引腳的具體功能如下：

ＶＤＤ和ＶＳＳ：電源引腳，其中ＶＤＤ是正向電壓端，ＶＳＳ是數字和邏輯地。

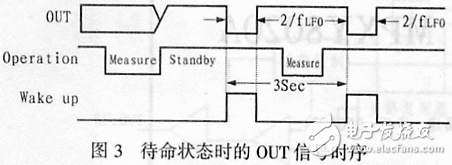

ＯＵＴ：使用ＯＵＴ引腳可給相關的電壓比較器和外部器件的８位寄存器提供一個數字信號。當器件處于待機狀態時，ＯＵＴ引腳為高；而當檢測到ＬＦＯ驅動的時鐘分頻器（分頻率為１６３８４）有溢出時，ＯＵＴ引腳將輸出一個時鐘周期的低電平，以喚醒ＭＣＵ之類的外部器件。圖３所示是待機狀態時ＯＵＴ信號的時序圖。

ＲＳＴ：該引腳通常為高；當檢測到ＬＦＯ驅動的時鐘分頻器（分頻率為１６７７７２１６）有溢出時，ＲＳＴ引腳輸出一個時鐘周期的低電平以復位ＭＣＵ之類的外部器件。無論器件處于什么狀態，這個脈沖大約５２分鐘都將出現一次。如圖４所示，此脈沖將持續兩個ＬＦＯ晶振周期。因?yàn)椋遥樱院停希眨怨灿靡粋€(gè)時鐘，所以這個脈沖每５２分鐘也會在ＯＵＴ引腳出現一次。

Ｓ０，Ｓ１：工作模式選擇端，由于Ｓ０、Ｓ１引腳包含內部施密特觸發器，因而可改善輸入噪音。此外，Ｓ１引腳還可用于工廠調試和器件檢測，而內部ＥＥＰＲＯＭ修正寄存器的可編程電壓ＶＰＰ就是通過Ｓ１引腳來提供的。

ＤＡＴＡ：該腳用于設置電壓比較器的一組串行極限數據。

ＣＬＫ ：時鐘引腳，用于存取數據到ＤＡＴＡ引腳。ＤＡＴＡ引腳上的數據在時鐘的上升沿采樣并將其送入一個移位寄存器。數據在時鐘的第８?jìng)€(gè)下降沿被轉換到Ｄ／Ａ寄存器。

３　應用舉例

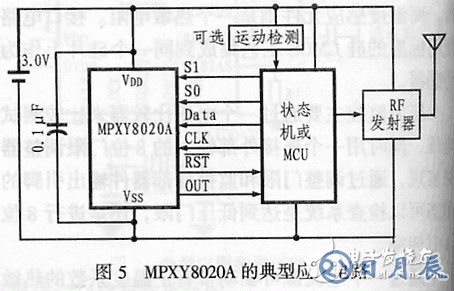

MPXY8020A的典型應用電路如圖５所示。該電路主要用于低功耗耐壓監控系統之中。
