TL431幾種最普遍的用法

發布日期： 2018-09-08 瀏覽次數： 2,272

TL431作為一個高性價比的常用分流式電壓基準，有很廣泛的用途。這里簡單介紹一下TL431常見的和不常見的幾種接法。

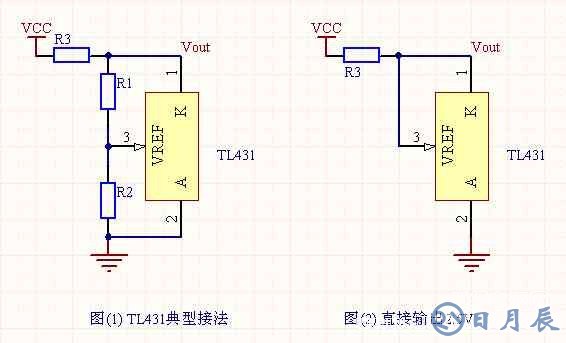

圖(1)是TL431的典型接法，輸出一個固定電壓值，計算公式是： Vout = (R1+R2)*2.5/R2，

同時R3的數值應該滿足1mA < (Vcc-Vout)/R3 < 500mA

當R1取值為0的時候，R2可以省略，這時候電路變成圖(2)的形式，TL431在這里相當于一個2.5V穩壓管。

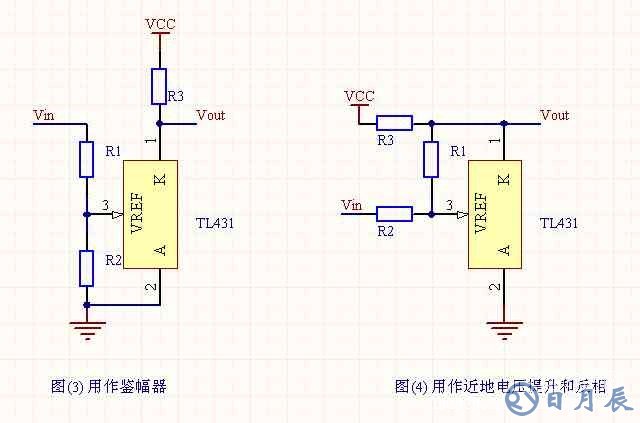

利用TL431還可以組成鑒幅器，如圖(3)，這個電路在輸入電壓 Vin < (R1+R2)*2.5/R2 的時候輸出Vout為高電平，反之輸出接近2V的電平。需要注意的是當Vin在(R1+R2)*2.5/R2附近以微小幅度波動的時候，電路會輸出不穩定的值。

TL431可以用來提升一個近地電壓，并且將其反相。如圖(4)，輸出計算公式為： Vout = ( (R1+R2)*2.5 - R1*Vin )/R2

特別的，當R1 = R2的時候，Vout = 5 - Vin。這個電路可以用來把一個接近地的電壓提升到一個可以預先設定的范圍內，唯一需要注意的是TL431的輸出范圍不是滿幅的。

TL431自身有相當高的增益（我在仿真中粗略測試，有大概46db），所以可以用作放大器。

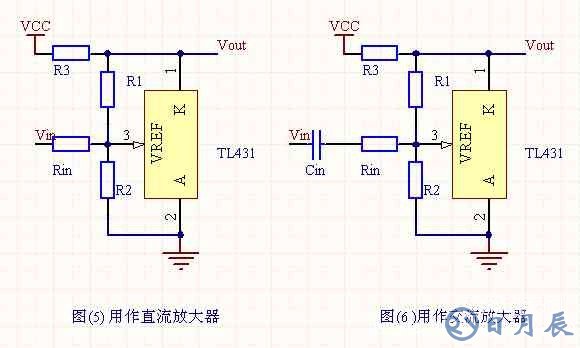

圖(5)顯示了一個用TL431組成的直流電壓放大器，這個電路的放大倍數由R1和Rin決定，相當于運放的負反饋回路，而其靜態輸出電壓由R1和R2決定。

這個電路的優點在于，它結構簡單，精度也不錯，能夠提供穩定的靜態特性。缺點是輸入阻抗較小，Vout的擺幅有限。

圖(6)是交流放大器，這個結構和直流放大器很相似，而且具有同樣的優缺點。我正在嘗試用這個放大器代替次級運放來放大熱釋紅外傳感器的輸出信號。

		2010-2-18 17:36:51 倒數7

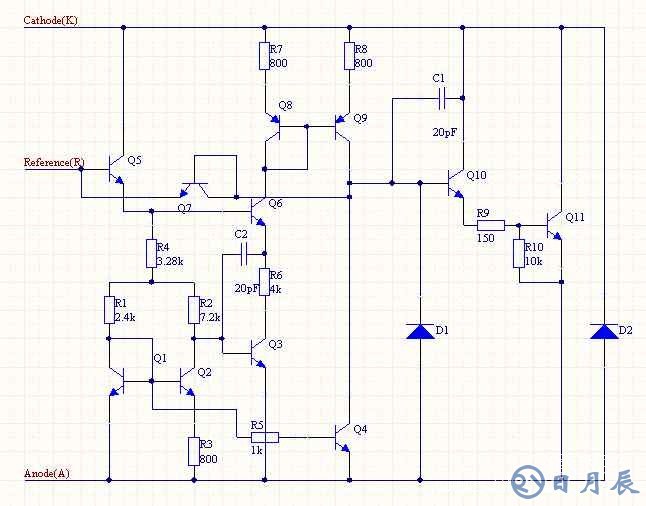

		TL431的內部接線上面介紹了并聯式電壓基準芯片TL431的使用，這里為了加深對這個器件的理解，特制作了TL431的內部接線圖的schdoc，用來在protel dxp中仿真。有興趣的朋友可以下載模擬，看看這個電路究竟是如何工作的。這里是截圖：說明一點，這個schdoc的TL431內部結構，并不能精確輸出2.5V，取而代之的是一個低于2.5V的電壓，但是這個電壓仍然具有相當高的穩定性。相信制造商有辦法通過調整某些電路參數使輸出達到2.5V。這里是schdoc文檔的壓縮包
