本文主要是關于BISS0001的相關介紹，并著重對BISS0001的延時時間和封鎖時間的電阻電容選擇技巧進行了詳盡的闡述。

　　BISS0001

　　BISS0001是一款具有較高性能的傳感信號處理集成電路，它配以熱釋電紅外傳感器和少量外接元器件構成被動式的熱釋電紅外開關，可以自動快速開啟燈、蜂鳴器、自動門等裝置。

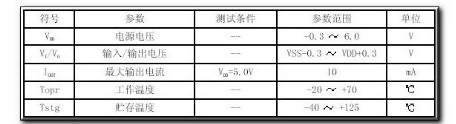

　　它能自動快速開啟各類白炙燈、熒光燈、蜂鳴器、自動門、電風扇、烘干機和自動洗手池等裝置，特別適用于企業、賓館、商場、庫房及家庭的過道等敏感區域，或用于安全區域的自動燈光、照明和報警系統。功能敘述CMOS數模混合專用集成電路。具有獨立的高輸入阻抗運算放大器，可與多種傳感器匹配，進行信號與處理。雙向鑒幅器，可有效抑制干擾。內設延遲時間定時器和封鎖時間定時器，結構新穎，穩定可靠，調解范圍寬。內置參考電壓。工作電壓范圍2V~6V采用16腳DIP和SOP封裝。APPLICATION APPLICATION APPLICATION APPLICATION產品應用用于多種傳感器和延時控制器。

　　淺談BISS0001延時時間和封鎖時間的電阻電容選擇技巧

　　R9為1KΩ，C7為0.1uf，R8為1MΩ，C6為0.1uf。

　　電阻器（Resistor）的種類有很多，常用的有繞線電阻、高壓電阻、碳膜電阻等，在日常生活中一般直接稱為電阻。是一個限流元件，將電阻接在電路中后，電阻器的阻值是固定的一般是兩個引腳，它可限制通過它所連支路的電流大小。阻值不能改變的稱為固定電阻器。阻值可變的稱為電位器或可變電阻器。理想的電阻器是線性的，即通過電阻器的瞬時電流與外加瞬時電壓成正比。用于分壓的可變電阻器。在裸露的電阻體上，緊壓著一至兩個可移金屬觸點。觸點位置確定電阻體任一端與觸點間的阻值。

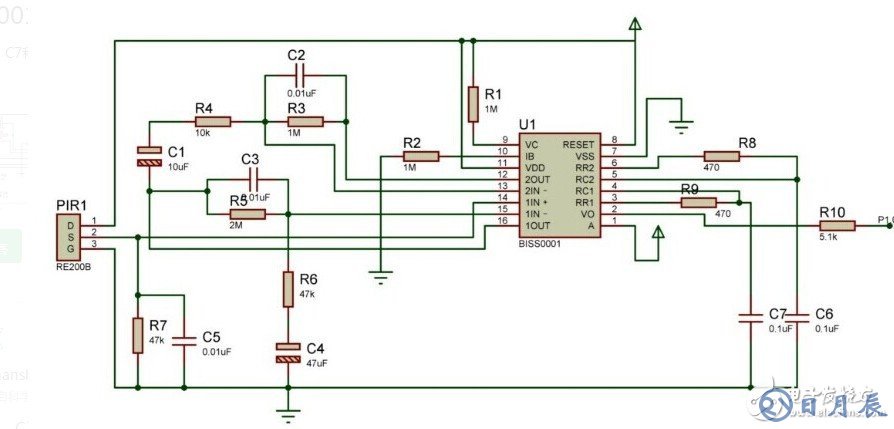

　　BISS0001人體紅外報警設計

　　根據實際需要，利用運算放大器OP1組成傳感信號預處理電路，將信號放大。然后耦合給運

　　算放大器OP2，再進行第二級放大，同時將直流電位抬高為VM（≈0.5VDD）后，將輸出信號V2送到由比較器COP1和COP2組成的雙向鑒幅器，檢出有效觸發信號Vs。由于VH≈0.7VDD、VL≈0.3VDD，所以，當VDD=5V時，可有效抑制±1V的噪聲干擾，提高系統的可靠性。 COP3是一個條件比較器。當輸入電壓Vc《VR（≈0.2VDD）時，COP3輸出為低電平封住了與門U2，禁止觸發信號Vs向下級傳遞；而當Vc》VR時，COP3輸出為高電平，進入延時周期。 當A端接“0”電平時，在Tx時間內任何V2的變化都被忽略，直至Tx時間結束，即所謂不可重復觸發工作方式。當Tx時間結束時，Vo下跳回低電平，同時啟動封鎖時間定時器而進入封鎖周期Ti。在Ti時間內，任何V2的變化都不能使Vo跳變?yōu)橛行顟B(tài)（高電平），可有效抑制負載切換過程中產生的各種干擾。

　　 以下圖所示的可重復觸發工作方式下的波形，來說明其工作過程。 可重復觸發工作方式下的波形

　　在Vc=“0”、A=“0”期間，信號Vs不能觸發Vo為有效狀態。在Vc=“1”、A=“1”時，Vs可重復觸發Vo為有效狀態，并可促使Vo在Tx周期內一直保持有效狀態。 在Tx時間內，只要Vs發生上跳變，則Vo將從Vs上跳變時刻起繼續延長一個Tx周期；若Vs保持為“1”狀態，則Vo一直保持有效狀態；若Vs保持為“0”狀態，則在Tx周期結束后Vo恢復為無效狀態，并且，同樣在封鎖時間Ti時間內，任何Vs的變化都不能觸發Vo為有效狀態。

　　在上面的圖中，OP1通過第一級放大熱釋電紅外傳感器的輸出信號，然后通過C3將其耦合到運算放大器。

　　OP2放大第二級，在由電壓比較器COP1和COP2構成的雙向幅度鑒別器處理之后，檢測有效觸發信號Vs以啟動延遲時間計時器，并且輸出信號Vo由晶體管T1放大以驅動。繼電器接通負載。它

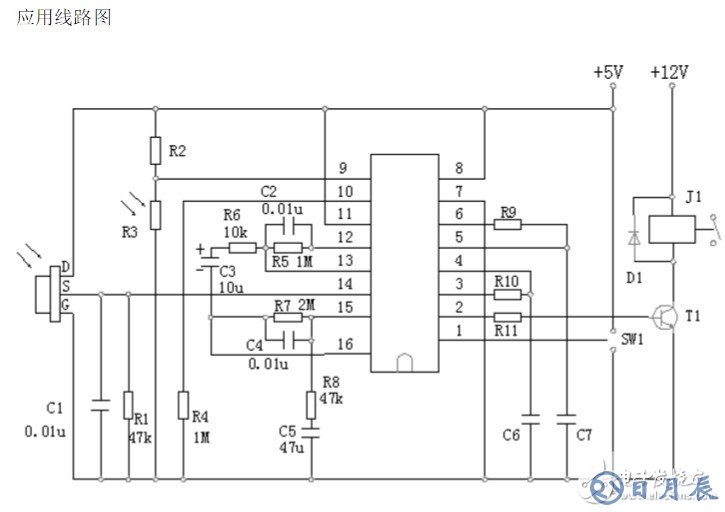

　　在上面的圖片中，R3是用于檢測環境照明的光敏電阻器。作為照明控制，如果環境更亮，R3的電阻將減小，使得9英尺的輸入保持低電平，從而阻塞觸發信號Vs.SW1是操作模式開關。當SW1與一端連接時，芯片處于可重復觸發模式；當SW1與兩端連接時，芯片處于不可重復觸發模式。R6可以調節放大器的增益。原圖為10K，可用于3K，提高了放大器增益，提高了電路性能。輸出延遲時間Tx由外部R9和C7調整，觸發器阻塞時間Ti由外部R10和C6調整，R9/R10是470歐姆，C6/C7是0.1U。
