隨著越來越多的分布式光伏電站走進千家萬戶，電站所暴露出的問題也越來越多。

　　眾所周知，逆變器不僅是光伏電站的心臟，同時還是光伏電站的“眼睛”、“鼻子”和“耳朵”，既要負責將光伏組件的直流電轉換成交流電匯入電網，又要肩負對外反饋?zhàn)陨砉收虾碗娬酒渌畔⒌闹厝?。若非具備針對常見故障的基本的判斷、分析及排查能力，則很容易出現問題。

　　為此，本文特從分布式電站中組串式逆變器的常見故障出發，提供一些歸類分析及問題排查方法，希望能對大家快速定位故障并減少發電損失提供幫助。

　　一、故障分類

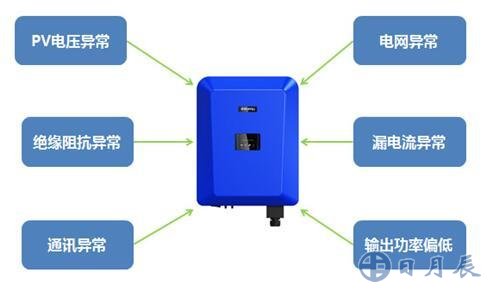

　　組串式逆變器對外反饋的常見故障可以歸納為六大類：PV電壓異常、電網異常、絕緣阻抗異常、漏電流異常、通訊異常、輸出功率偏低。其中，輸出功率偏低并不屬于故障，雖然它對用戶收益影響很大。也正因?yàn)檫@個原因，常有客戶針對該問題向逆變器廠家咨詢，質疑逆變器存在異常。在此，我們有必要做下分析。

　　二、故障分析及排查

　　主要從故障現象、引發故障的可能原因，以及故障解決辦法三方面進行解讀。

　　1. 電網異常

　　現象：

　　? 逆變器停機，并亮紅燈

　　? 顯示屏報告電網電壓過高/過低，電網頻率過高/過低，電網缺失，并顯示相應故障代碼

　　可能原因：

　　? 農村或偏遠地區等電網末端，電網很弱且不穩定

　　? 本地消納不足及線路阻抗大，導致電壓抬升

　　? 停電或交流配電，開關跳閘

　　解決辦法：

　　? 盡量將逆變器靠近并網點

　　? 加粗輸出電纜，或?qū)X線換成銅線，以降低線路阻抗

　　? 確認配電開關及漏保開關是否合上

　　? 實測逆變器輸出電壓是否正常

　　2. 漏電流異常

　　現象：

　　? 逆變器停機，并亮紅燈

　　? 顯示屏報告漏電流異常，并顯示相應故障代碼

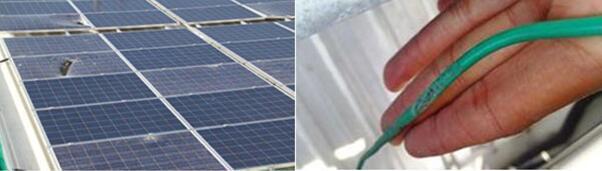

　　可能原因：

　　? 光伏組件絕緣破損

　　? 交、直流線纜絕緣破損

　　? 匯流箱、并網柜等絕緣破損

　　解決辦法：

　　? 檢查交、直流線纜及組件外觀有無明顯異常

　　? 采用排除法：分別交換逆變器、直流接線、交流接線，縮小范圍

　　3. 絕緣阻抗異常

　　現象：

　　? 逆變器亮紅燈，開不了機

　　? 顯示屏報告絕緣阻抗異常，并顯示相應故障代碼

　　可能原因：

　　? 組件、接線盒、交/直流電纜、逆變器、接線端子等存在對地短路或絕緣層破壞

　　? PV接線端子和交流接線外殼松動，導致進水

　　? 環境因素影響

　　解決辦法：

　　? 拔下逆變器所有輸入組串，并逐個接入單獨組串排查

　　? 斷開電網、逆變器，依次檢查各部件電線對地電阻

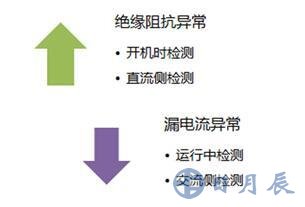

　　上述兩個故障具有一定的關聯性，如果是逆變器外部問題，絕緣阻抗異常和漏電流異常往往會同時發生；如為逆變器自身問題，則兩種告警多數時候不會同時出現。同時，這兩個故障檢測時間及檢測地點也不一樣，絕緣阻抗只在直流側逆變器開機前做檢測，而漏電流是在交流側逆變器運行過程中做檢測。

　　4. PV電壓異常

　　? 現象：

　　? 逆變器亮紅燈，開不了機

　　? 顯示屏報告PV電壓過高/過低，并顯示相應故障代碼

　　可能原因：

　　? 組件串聯數量設計不合理

　　? 弱光（清晨、黃昏等）時為正?，F(xiàn)象

　　? 非弱光時，組串內線路可能存在短路、開路等現象

　　? 逆變器采樣電路有問題

　　解決辦法：

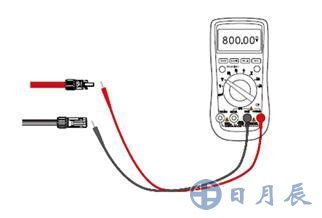

　　? 拔下逆變器輸入組串，實測電壓值

　　? 確認組件串聯數量是否合理

　　? 檢查組串接線是否存在短路、開路等現象

　　5. 逆變器輸出功率偏低

　　現象：

　　? 機器正常運行

　　? 晴天時，逆變器輸出功率明顯偏低

　　可能原因：

　　? 組件設計不合理：傾角、朝向、遮擋、失配等

　　? 組件自身問題：功率虛標、衰減不一致

　　? 直流線纜設計不合理：過長、偏細、鋁線等

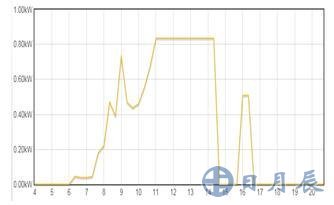

　　? 逆變器降額運行（過溫、過壓等）

　　? 設定低于1的功率因素運行

　　解決辦法：

　　? 監控后臺或機器顯示屏，查看各MPPT電壓、組串電流，確保差異不超過5%

　　? 檢測每一塊組件（廠家、型號、功率、類型是否相同）

　　? 現場查看組件的安裝角度、朝向是否一致，是否有灰塵或樹木遮擋等

　　? 確認機器是否溫度過高（不通風、陽光直射、風扇壞）導致輸出降額

　　? 確認機器是否存在調峰降額的可能

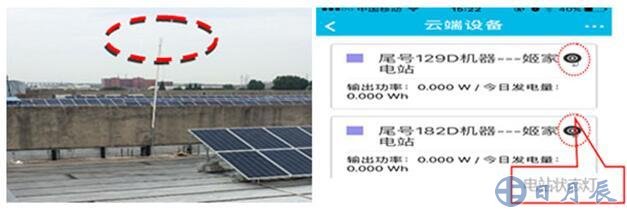

　　6. 通訊異常

　　現象：

　　? 通訊指示燈熄滅

　　? 通訊指示燈正常，APP上監測不到發電數據

　　? APP上電站工作狀態燈熄滅，數據不更新

　　可能原因：

　　? 通訊模塊安裝接觸不良

　　? 信號不好（Wifi/GPRS）

　　? 路由器問題：賬號密碼設置不對、欠費、過載等

　　? GPRS的SIM卡沒裝、接觸不良、欠費等

　　? 通訊線和電力線混在一起，走線受到干擾

　　解決辦法：

　　? 檢查通訊模塊跟逆變器連接是否正常，通訊指示燈是否工作正常

　　? 檢查通訊信號是否穩定

　　? 重啟路由器或重新插拔GPRS模塊

　　? 查看網線連接及數據采集器供電是否正常

　　? 廠家云服務器是否在維護或存在故障
