P7122是一款內置100V6A100mΩ規格MOS的降壓恒流DC-DC調光芯片，支持0.1-20KHz頻率的PWM調光信號，調光深度0.1%，恒流精度2%，輸出共正極控制，抽樣 FP7122 在待機下的耗電流：

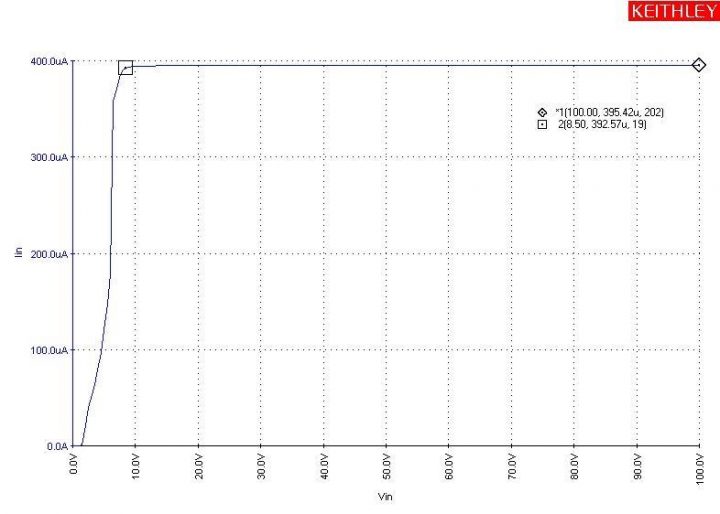

上圖中可看到 FP7122 到最高 100V 的時候待機功耗也將近 400uA 而已，大批量生產的時候最大電流也不超過 500uA 。依照 LED 產品應用推算，在 80V 的產品功耗大約是80Vx0.4mA=0.032W，如果是雙組輸出的話大約是 0.064W，對于整機待機功耗占比重不大 ，可以符合待機低功耗產品的需求。

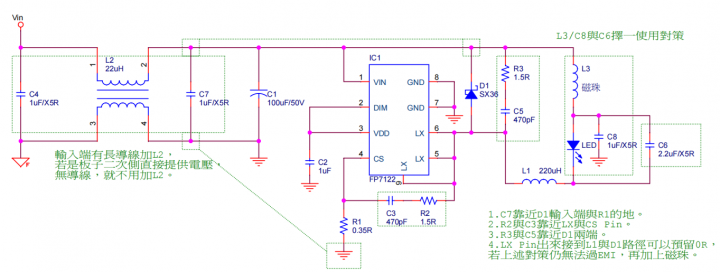

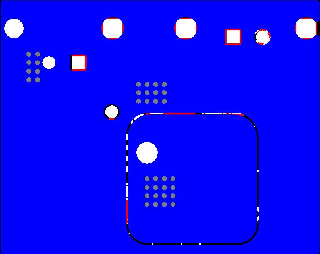

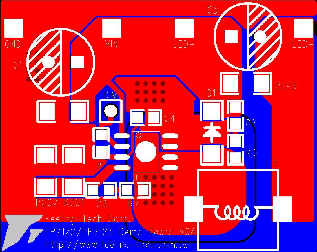

1. CS pin 與 DIM pin 較為敏感，必須縮短走線，盡可能避開電感。?

2. VDD 對地電容(C4)盡量靠近 IC。?

3. 輸入電容(C1)的地盡量靠近電流設定電阻(RCS)的地。?

4. PCB 板剩余空間建議都鋪銅走地線，對抗噪聲有比較好的效果。?

5. 電感(L1)要避免靠近 IC，以免干擾 IC 的電流偵測。
