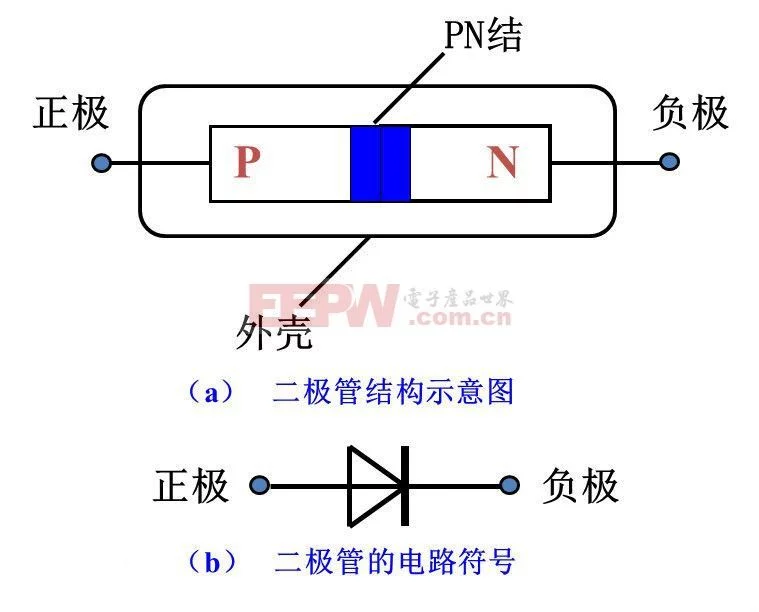

? ? ? 整流二極管的結構示意圖如下：

? ? ? ?整流二極管的作用具有明顯的單向?qū)щ娦?。整流二極管可采用半導體鍺或硅等材料制造。硅整流二極管的作用可以有效的擊穿電壓高，反向漏電流小，高溫性能優良。整流二極管的作用是利用PN結單向?qū)щ娞匦?，把交流電轉變成脈動直流電。整流二極管的電流較大，大多采用面接觸性料封裝。那么整流二極管的作用主要有哪些呢？下面就是小編對于整流二極管的作用的具體介紹。

1、正向性

整流二極管的作用最為突出的就是其正向性，整流二極管外加正向電壓時，正向特性起始部分中的正向電壓很小，不能有效的克服PN結內電場的阻擋作用，當整流二極管的正向電流幾乎為零，這一段稱為死區，不能使二極管導通的正向電壓稱為死區電壓。當整流二極管正向電壓大于死區電壓以后，PN結內電場被有效克服，整流二極管的正向?qū)?，電流隨電壓增大而快速上升。在正常的電流范圍內，導通時整流二極管端電壓幾乎維持不變。

2、反向性

整流二極管的作用中的反向性，是當整流二極管外加反向電壓不超過一定范圍時，通過整流二極管的電流少數載流子漂移運動從而形成的反向電流。由于整流二極管的作用反向電流很小，整流二極管處于截止?fàn)顟B(tài)。整流二極管的反向飽和電流受溫度影響。一般硅整流二極管的作用反向電流比鍺整流二極管的作用小得多，小功率硅整流二極管的反向飽和電流在nA數量級，小功率鍺整流二極管在μA數量級。當整流二極管溫度升高時，半導體受熱激發，少數載流子數目也會增加。

3、反向擊穿

整流二極管的作用中的反向擊穿，反向擊穿按機理原理分為齊納擊穿和雪崩擊穿兩種情況。整流二極管在高摻雜濃度的情況下，整流二極管因勢壘區寬度很小，反向電壓較大會破壞勢壘區內共價鍵結構，使電子脫離共價鍵束縛，產生電子空穴，整流二極管的作用中的另一種擊穿為雪崩擊穿。當整流二極管反向電壓增加到較大數值時，外加電場會使電子漂移速度加快，從而使整流二極管共價鍵中的價電子相碰撞，把價電子撞出共價鍵，產生新的電子空穴對。

以下是用于電路中的實例介紹：

整流二極管的作用一- -用于半波整流電路中

如下圖所示單相半波整流電路由電源變壓器、整流二極管、負載電阻組成。其中，電源變壓器首先將市電電壓轉變?yōu)樗杞蛔冸妷簎2，整流二級管再將交流電轉變?yōu)橹绷麟姟?/p>

整流二極管的作用二- -用于全波整流電路中

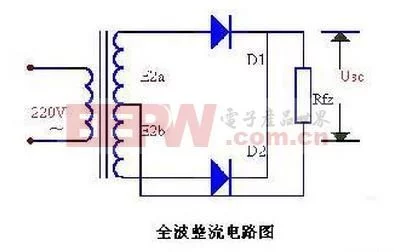

如下圖所示全波整流電路中，包含兩個整流二極管，因此全波整流電路可以看作是由兩個半波整流電路組合而成的，在變壓器次級線圈中間引出一個抽頭，將次級線圈分為兩個對稱的繞組，從而引出兩個大小相反、極性相同的電壓。兩個整流元件輪流導電，使得負載電阻在正負兩個半周作用期間，都有電流通過，從而大大提高了整流效率。

整流二極管的作用三- -用于橋式整流電路中

如下圖所示橋式整流電路中，包含四個整流二極管，二極管首尾相連組成橋式結構。這種整流電路具有全波整流電路的優點，即具有比半波整流電路大一倍的整流效率，又克服了全波整流電路的缺點，使得每個整流二極管承受的反向電壓僅為全波整流電路的一半。
