東芝電子元件及存儲裝置株式會社（“東芝”）今日宣布，推出采用薄型SO6L封裝的兩款光耦---“TLP5705H”和“TLP5702H”，可在小型IGBT／MOSFET中用作絕緣柵極驅動IC。這兩款器件于今日開始支持批量出貨。

TLP5705H是東芝首款采用厚度僅有2.3毫米（最大值）的薄性封裝（SO6L）可提供±5.0A峰值輸出電流額定值的產品。傳統采用緩沖電路進行電流放大的中小型逆變器與伺服放大器等設備，現在可直接通過該光耦驅動其IGBT／MOSFET而無需任何緩沖器。這將有助于減少部件數量并實現設計小型化。

TLP5702H的峰值輸出電流額定值為±2.5A。SO6L封裝可兼容東芝傳統的SDIP6封裝的焊盤［1］，便于替代東芝現有產品［2］。SO6L比SDIP6更纖薄，能夠?yàn)?u>電路板組件布局提供更高的靈活性，并支持電路板背面安裝，或用于器件高度受限的新型電路設計。

這兩款光耦的最高工作溫度額定值均達到125℃（Ta＝-40℃至125℃），使其更容易設計和保持溫度裕度。

此外，東芝提供的同系列器件還包括TLP5702H（LF4）與TLP5705H（LF4），采用SO6L（LF4）封裝的引線成型選項。

應用

工業設備

工業逆變器、交流伺服驅動器、光伏逆變器、UPS等。

特性

高峰值輸出電流額定值（@Ta＝-40℃至125℃）

IOP＝±2.5A（TLP5702H）

IOP＝±5.0A（TLP5705H）

薄型SO6L封裝

高工作溫度額定值：Topr（最大值）＝125℃

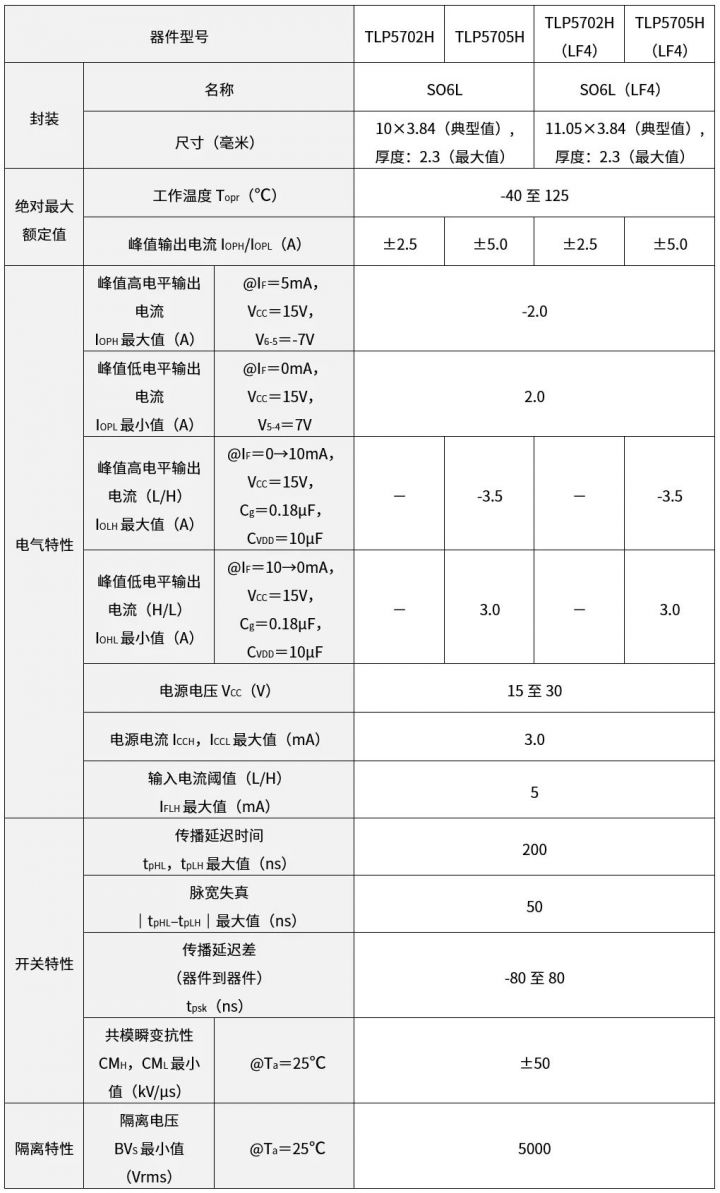

主要規格

（℃除非另有說明，@Ta＝-40℃至125）
