在上篇文章,我們介紹了基于思睿達主推CR52177SC的5WUSB?電源適配器方案。本文,我們將介紹基于思睿達主推CR6900A的45W PD充電器方案。
該測試報告是基于一個能適用于寬輸入電壓范圍,輸出功率45W PD方案,輸出5V3A、9V3A、12V3A、15V3A、20V2.25A的工程樣機,控制IC采用了思睿達主推的CR6900A。

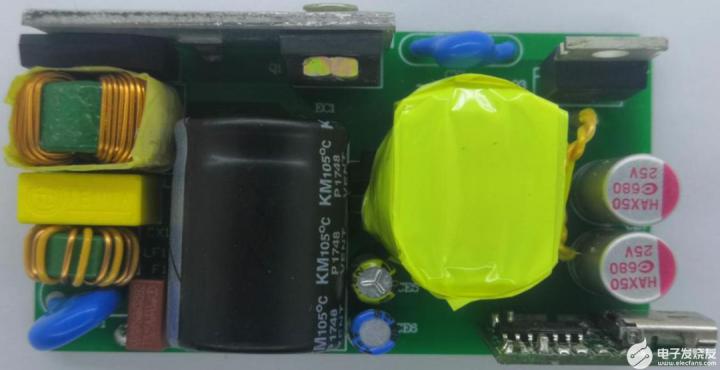

CR6900A_45W PD工程樣機示意圖
CR6900A是一款高集成、高性能電流型PWM控制器,具有低功耗、寬VDD工作電壓特點,適合應用于輸出范圍寬的PD充電器方案。該控制電路在整個負載范 圍內都有著比較高的轉換效率。芯片內部頻率優化實現了優異的EMI效果,限制最小工作頻率為22kHz,避免工作時產生噪聲。CR6900A提供了非常完整的保護功能,包括逐周期過流保護(OCP),過載保護(OLP),外部過溫保護以及內部過溫保護,輸出短路保護(SCP),輸出二極管短路保護,輸出過壓保護和VDD過壓保護等。CR6900A采用 SOT23-6封裝。
主要特點
●較低的啟動電流
●內置軟啟動減少MOSFET應力
●CCM+QR+CRM控制模式
●內建同步斜坡補償,消除次諧波震蕩
●內建頻率抖動功能,降低EMI
●內置65kHz和45kHz開關頻率
●內置125kHz倍頻工作模式
●輕載降低工作頻率
●可編程外置過溫保護
●最大輸出電流限制
●自適應環路控制
●VDD過壓保護和輸出過壓保護功能
●內置前沿消隱電路
●內置輸出二極管短路保護
●內置過溫保護
●過載保護
●SOT23-6L封裝
基本應用
PD電源

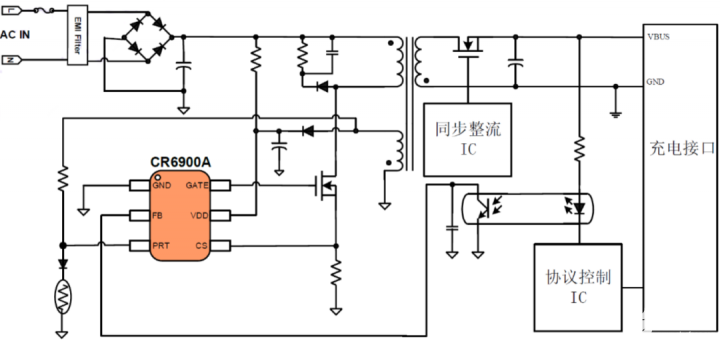

典型應用

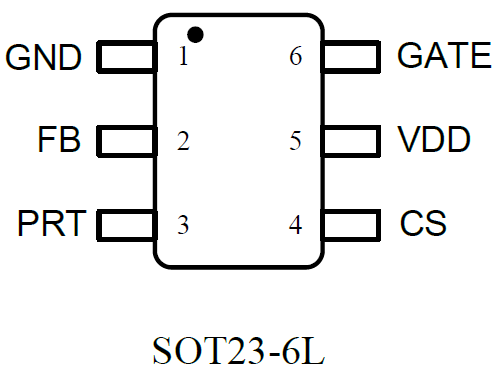

管腳排列

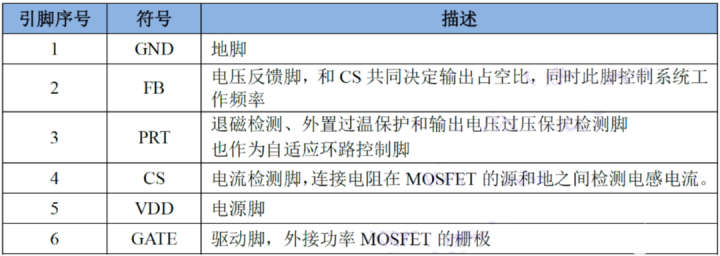

管腳描述
該樣機尺寸為70.6mm×40mm,在5V輸出時AC264V輸入待機功耗<75mW, 115VAC/60HZ, 230VAC/50HZ 輸入時的平均效率能夠滿足“能源之星 V2.0 VI級能效”和歐洲 COCT2 標準;具有“OCP、OTP、 VDD_OVP、UVLO ”等多種保護功能;軟啟動功能可以減少系統啟動時MOSFET的應力,前沿消隱時間簡化了系統應用。通過頻率抖動和軟驅動電路的設計,降低開關噪聲,簡化了EMI設計,CR6900A還提供VDD電壓從8.5V至54V更寬的工作范圍。?
樣機的變壓器,采用了RM8磁芯(PC40材質),變壓器繞制工藝部分,請見后文詳細說明。
以下表格為工程樣機的主要特性,具體測試方法在第4章節中有詳細說明。

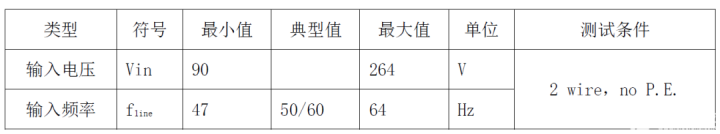

2.1、輸入特性

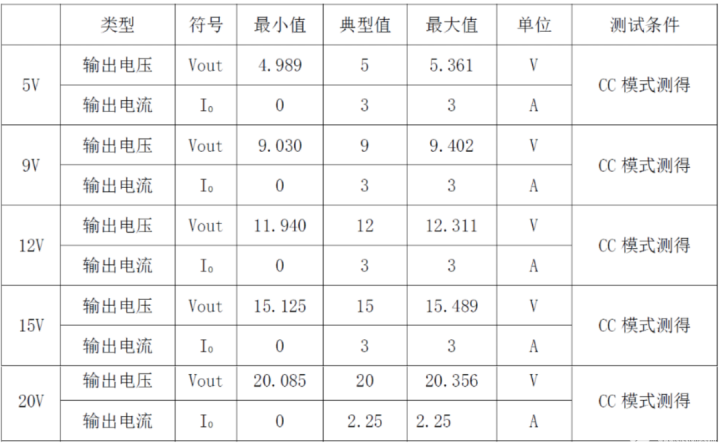

2.2、輸出特性

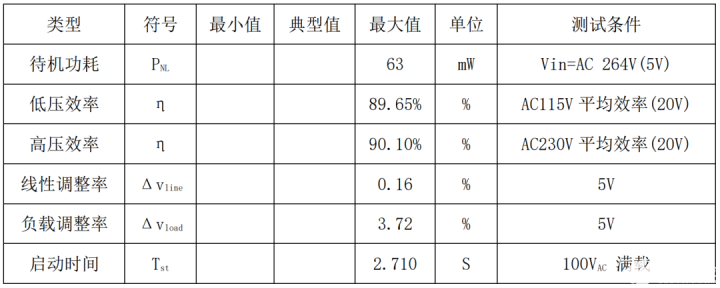

2.3、整機參數:

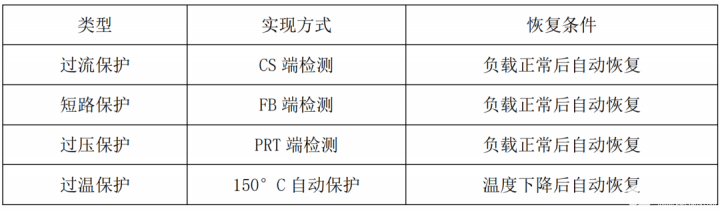

2.4、保護功能測試:

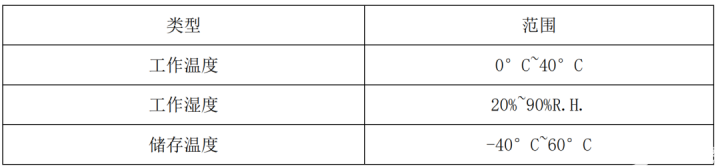

2.5、工作環境:

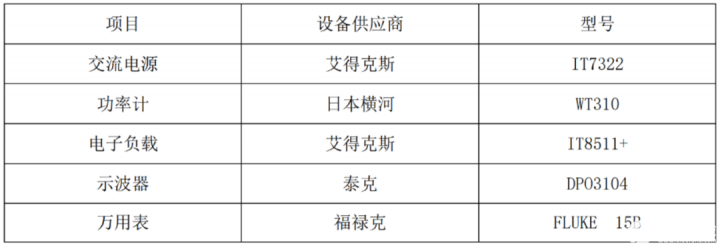

2.6、測試儀器
本小節展示了工程樣機的電路、版圖結構,變壓器結構及工藝。
3.1、電路原理圖及?PCB?版圖:

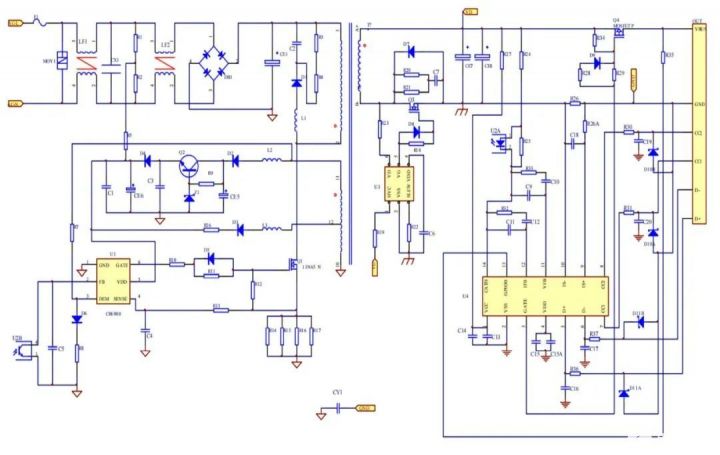

(1)原理圖:

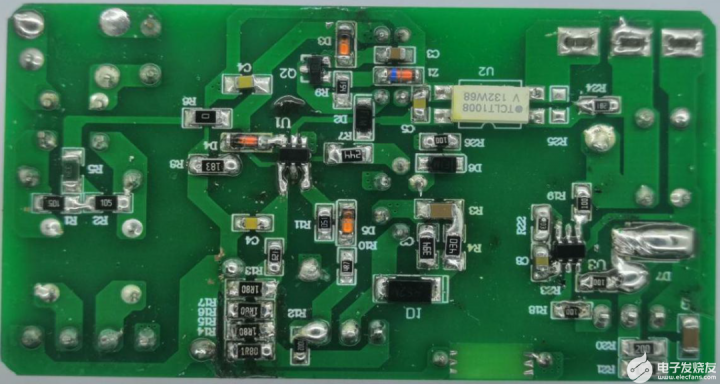

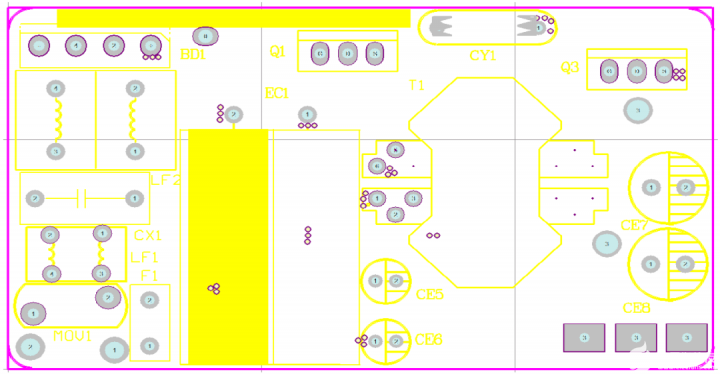

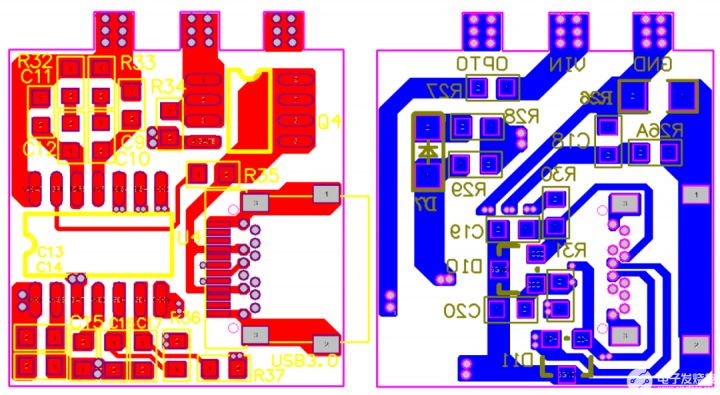

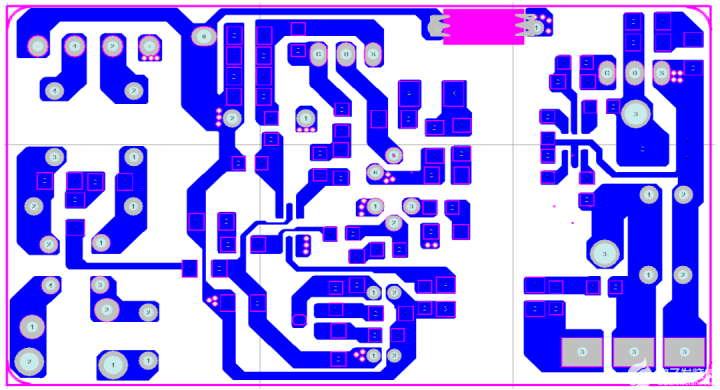

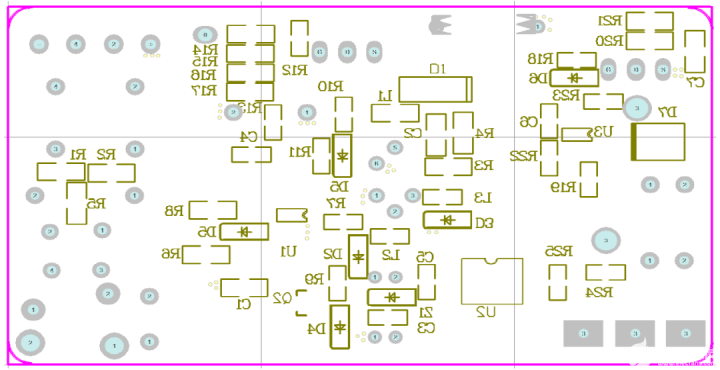

(2)PCB版圖:
3.2、變壓器繞制工藝:

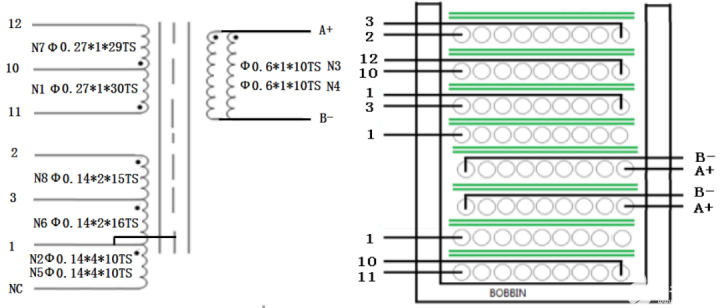

(1)變壓器電性及結構示意圖:
(2)規格參數:
1) 骨架:RM8立式(12PIN),Ae=64mm2;
2) 材質:TDK?PC40或同等材質;
3) 初級、反饋: 2UEW 漆包線;
4) 次級: 三層絕緣線;
5) 絕緣膠帶:3M1298 或同等材質;
6) 初級繞組感量Lp:0.56mH±5%(測試條件:0.25V,1kHz);
7) 漏感量LLK:要求控制在初級繞組的5%以內(測試條件:0.25V,10kHz);
8) 耐壓測試= 3KV 5mA 1Min;
9) 成品要求:浸凡立水。

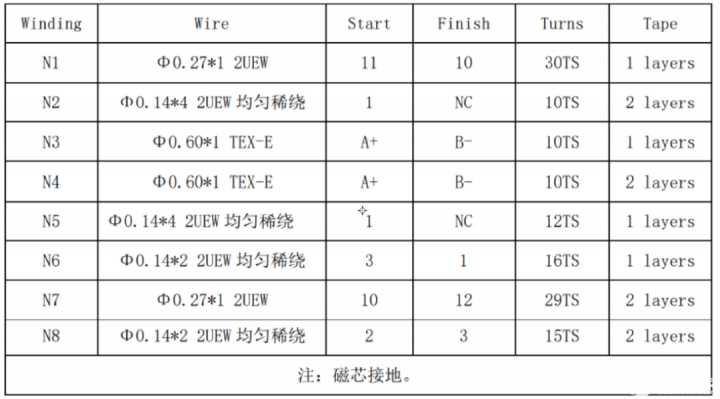

(3)、變壓器參數:

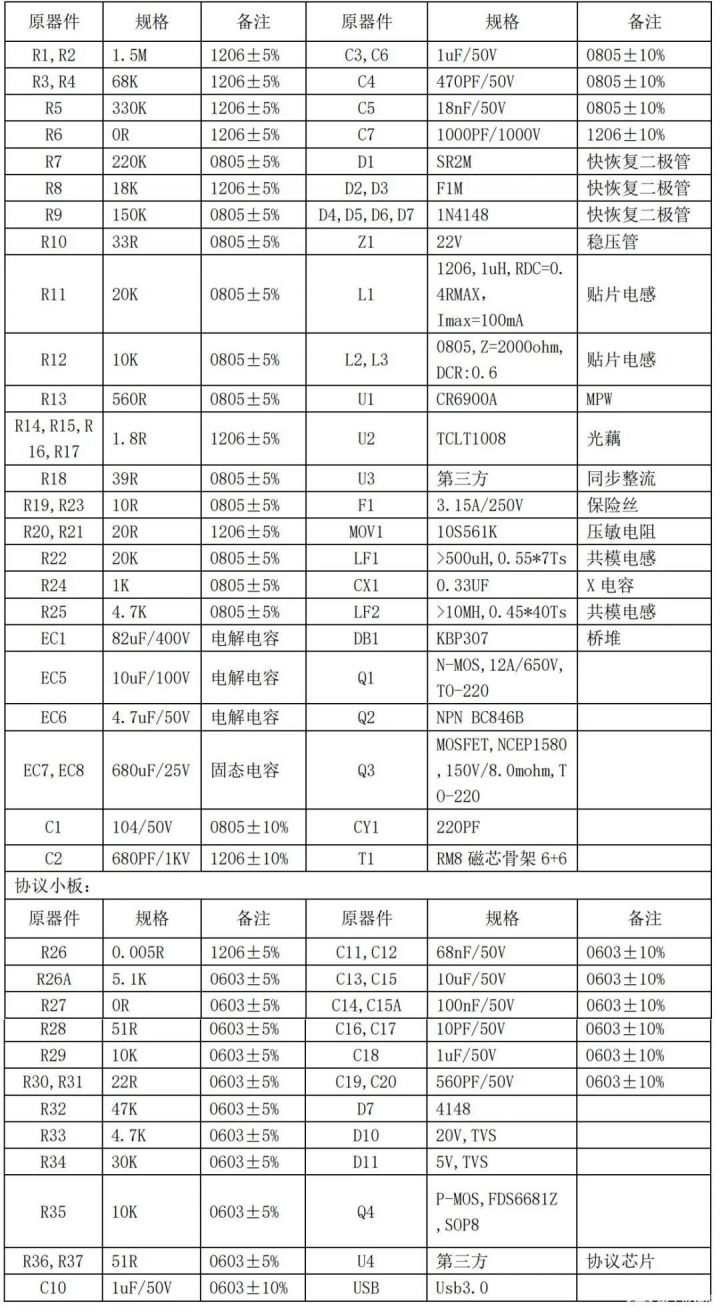

3.3、元器件清單:
樣機性能主要是針對工程樣機的輸入部分、輸出部分、各種保護以及一些時 序進行了測試,以下詳解了測試方法及結果。從測試結果來看,以下各項測試均 合格,能夠滿足大部分客戶的要求。
4.1、輸入特性:
本樣機經過在不同的輸入電壓(從 90VAC到 264VAC)和不同負載條件(空載和滿載)下測試,得到待機功耗、效率及平均效率。

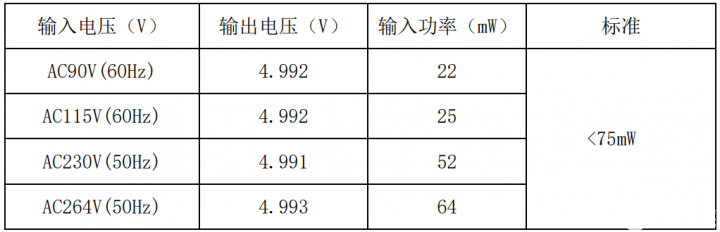

表 1 、無負載待機功耗(輸出 5V 時)

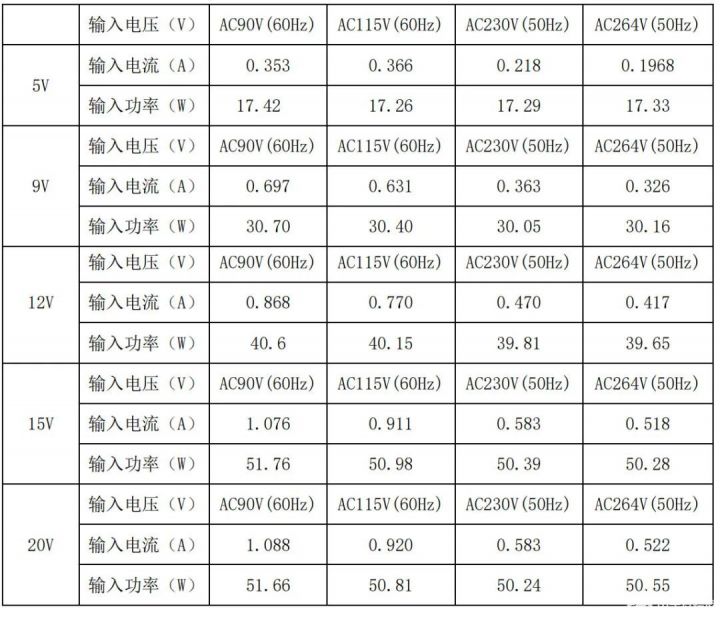

表 2、 輸出 PCB 板端測試 100%載下的輸入特性

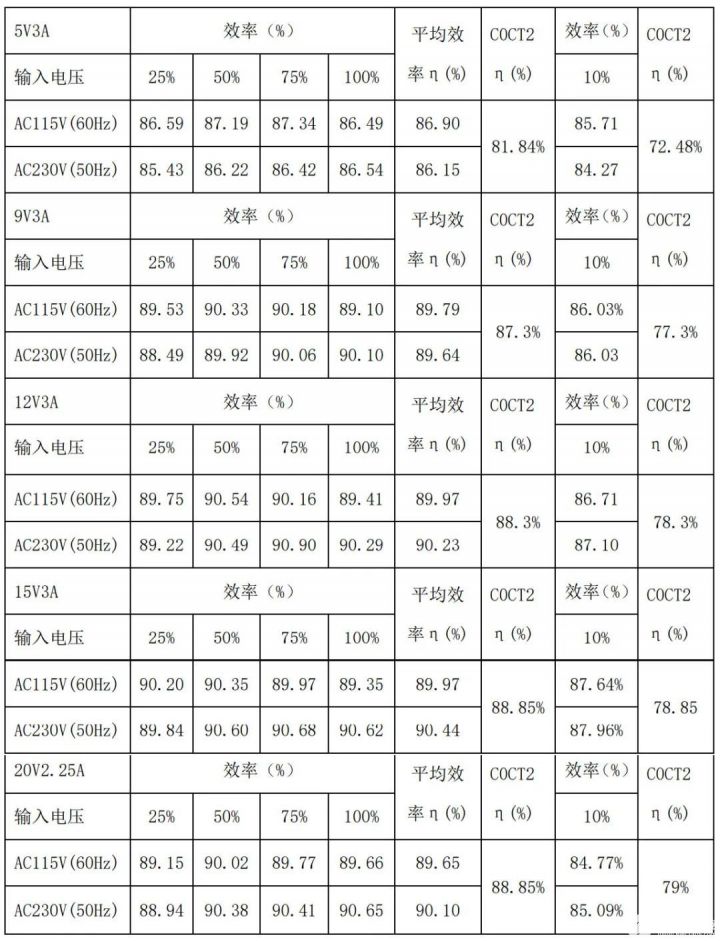

表 3、輸出板端測試的效率特性
4.2、輸出特性:
注:以下數據均為板端測試;
4.2.1、線性調整率和負載調整率:

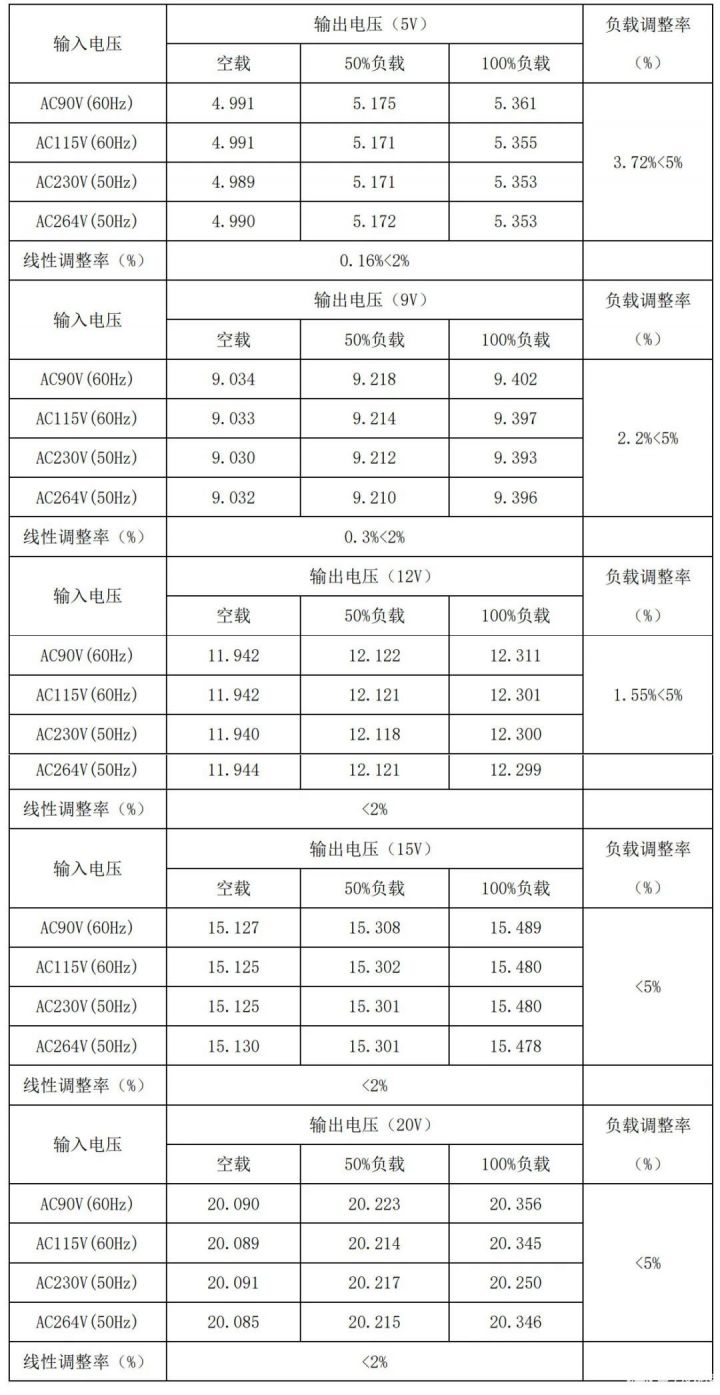

表 4 線性調整率和負載調整率
4.2.2、輸出電壓紋波及噪音:
注:紋波及噪音在 20AWG/1.5M 線端測得,在此線端并聯 10uF/50V 電解電容和 0.1uF/50V CBB 電容,示波器帶寬限制為 20MHz。

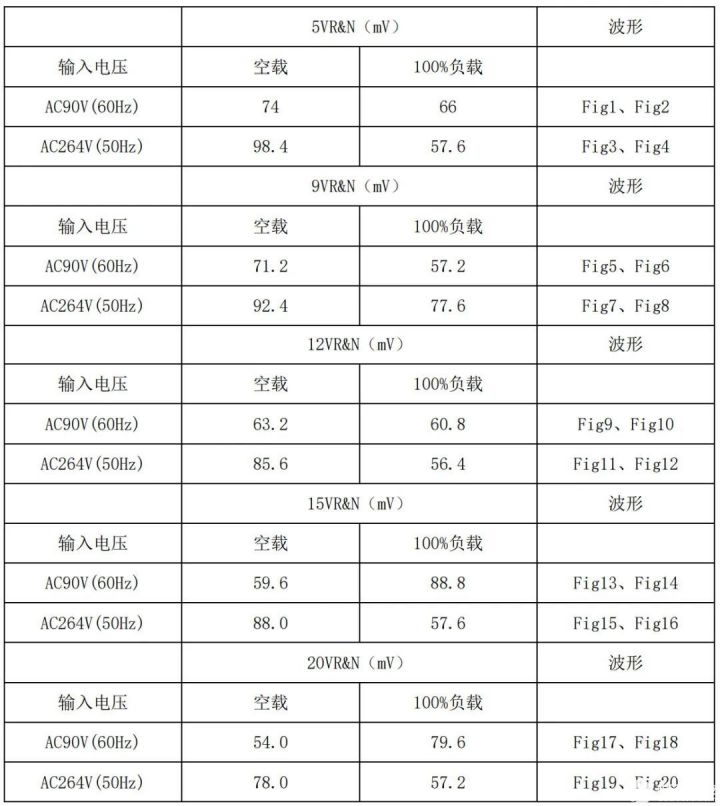

表 5 電壓紋波測試
紋波噪聲波形圖:
4.3、保護功能:
以下測試過流保護、短路保護功能。

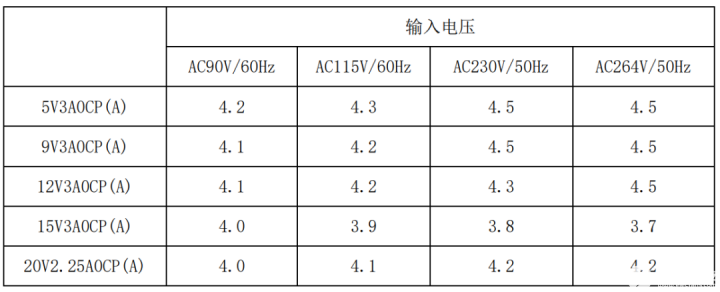

4.3.1 過流保護:

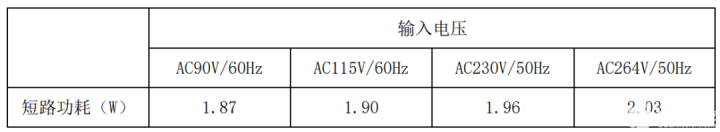

4.3.2 短路保護:功率計限流電流為 2.5A

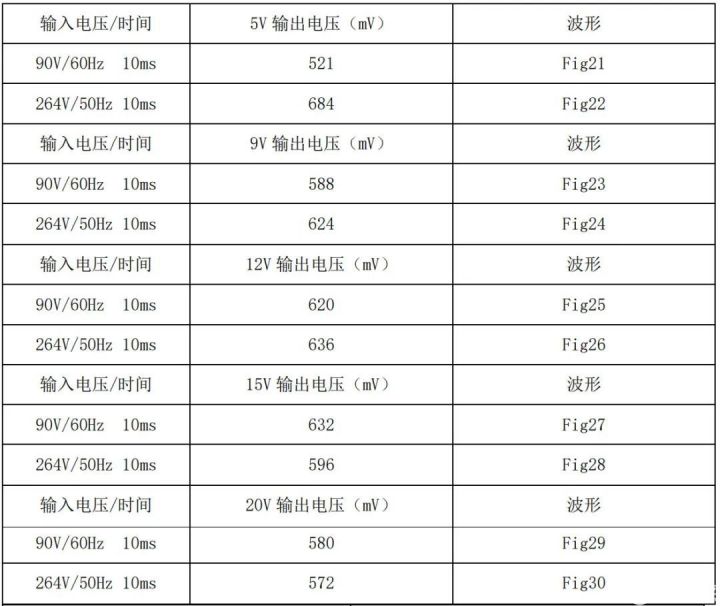

4.4 動態測試:
注:輸出動態負載電流設置為 10%持續 10ms,然后為 90%持續 10ms 并持續 循環,上升/下降設置為 3A/uS。

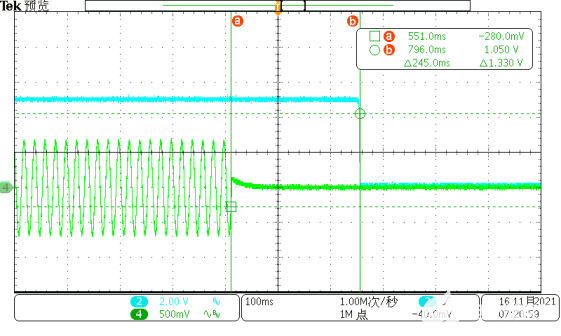

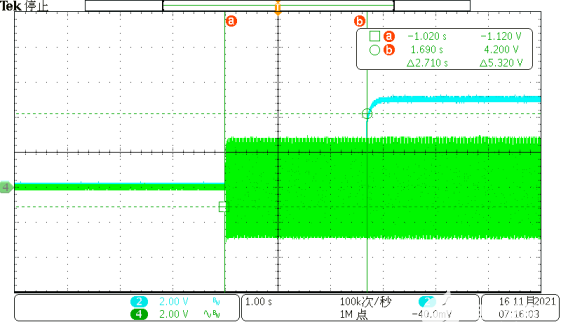

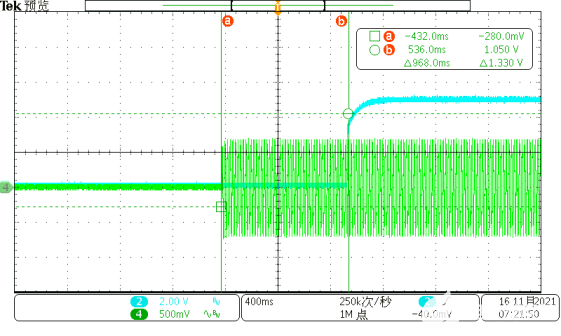

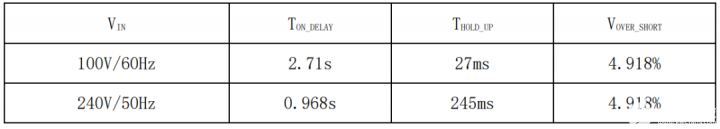

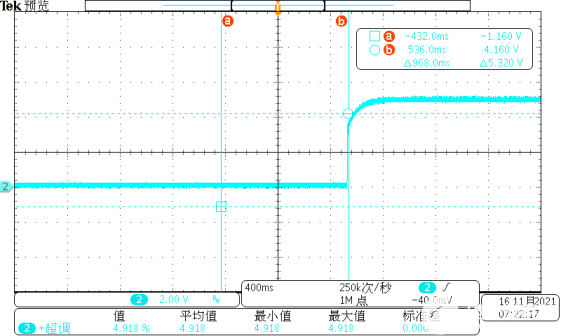

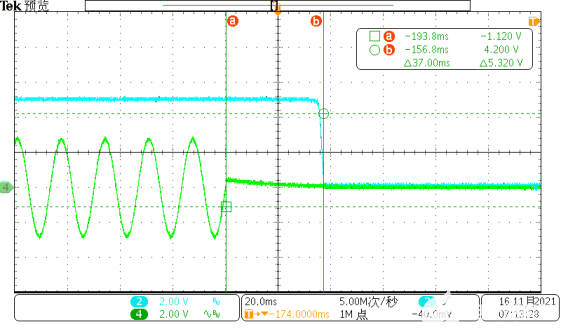

4.5、系統延時時間測試:
注:AC 端(綠色)、VO輸出端(藍色)波形圖。

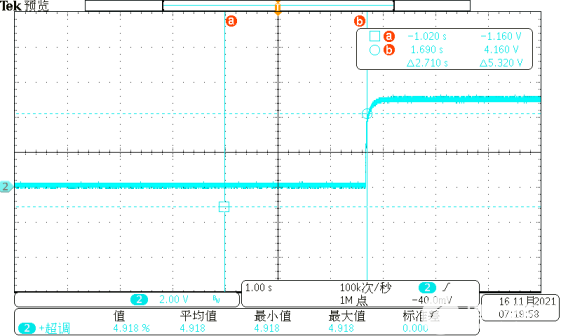

TON_DELAY@ AC100V,100% Load
TON_DELAY@ AC240V,100% Load
TON_DELAY@ AC100V,100% Load
TON_DELAY@ AC240V,100% Load
VOVER_SHORT@ AC100V,No Load
VOVER_SHORT@ AC240V,No Load

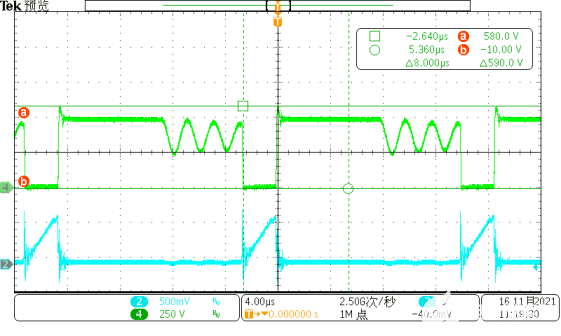

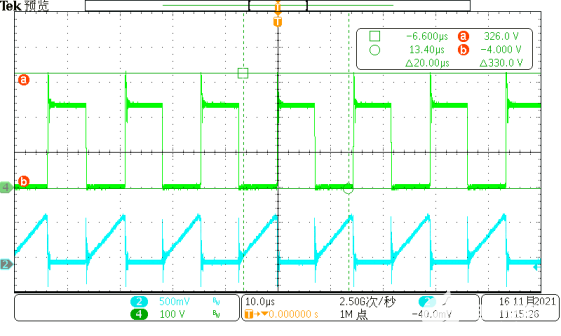

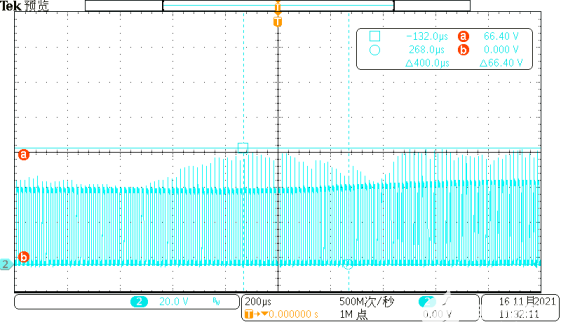

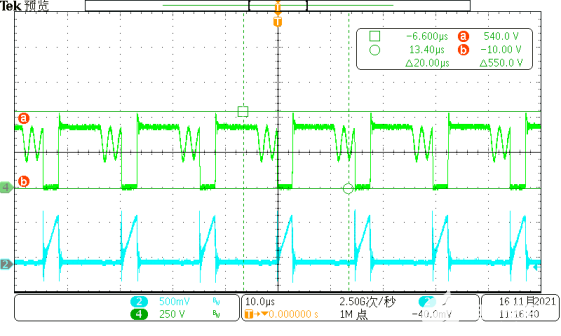

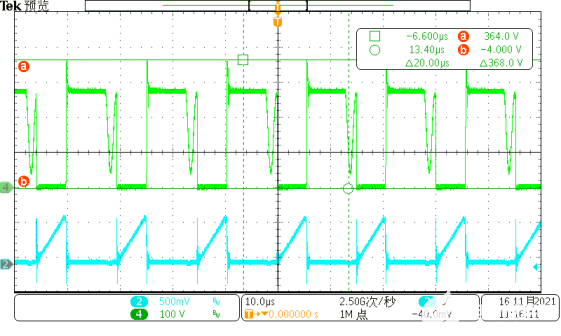

DRAIN(綠)端、CS(藍色)端波形圖:
AC90/60Hz,20V2.25A 100% Load
AC115/60Hz,20V2.25A 100% load
AC230/50Hz,20V2.25A 100% load
AC264/50Hz,20V2.25A 100% load

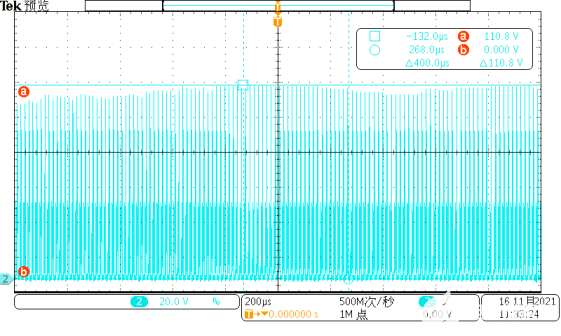

AC115/60Hz,20V2.25A 100% load 輸出 Vds
AC264/50Hz,20V2.25A 100% load 輸出 Vds
6.1、測試條件:
輸入:230VAC50Hz
輸出:20V2.25A
負載類型:電阻?,限值標準參考:EN55013、EN55022B

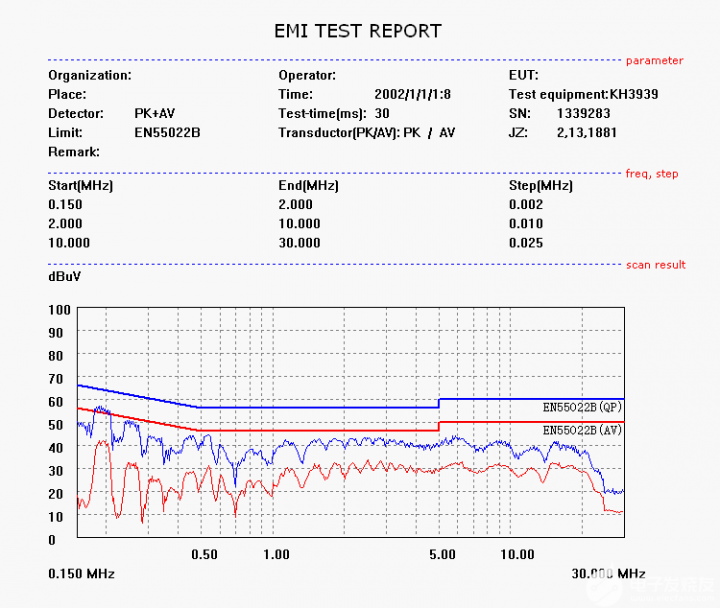

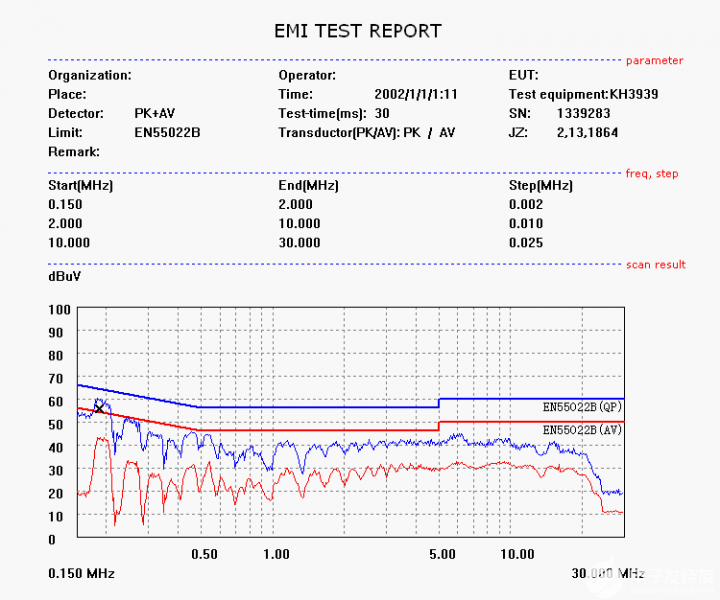

傳導 L 線測試 PK+AV

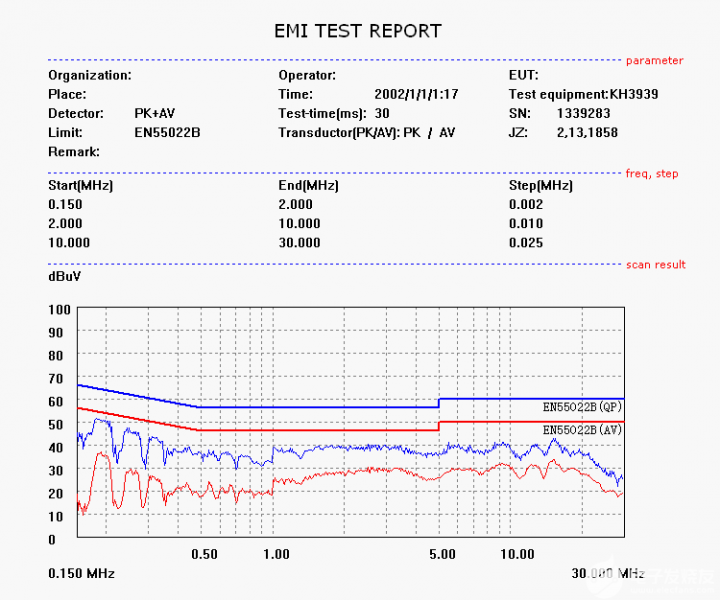

傳導 N 線測試 PK+AV

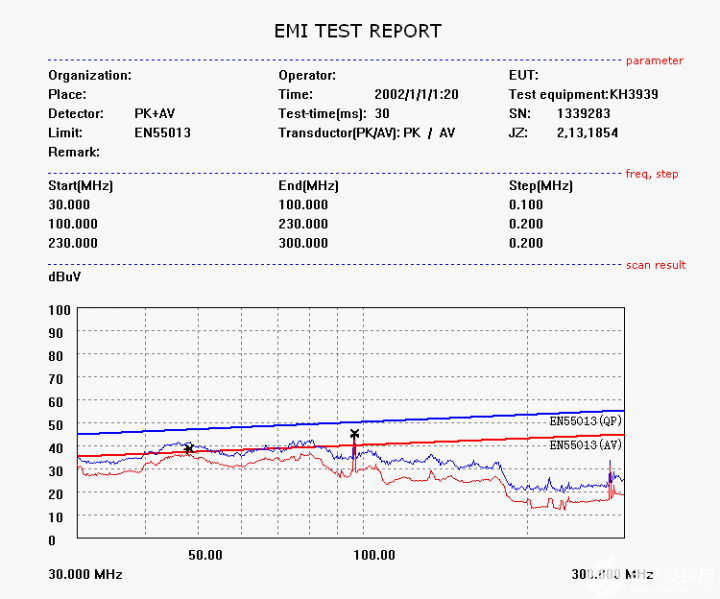

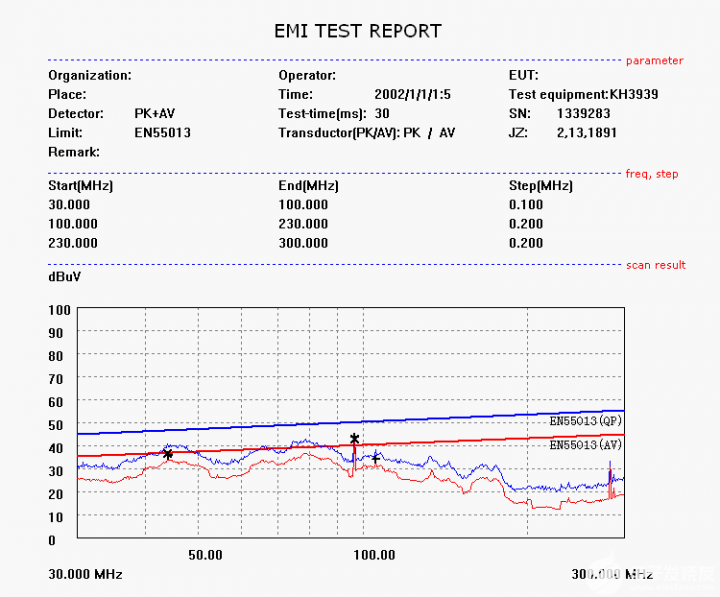

輻射測試 PK+A
6.2 、
輸入:110VAC50Hz;
輸出:20V2.25A;
負載類型:電阻 輸出低接大地, 限值標準參考:EN55013、EN55022B

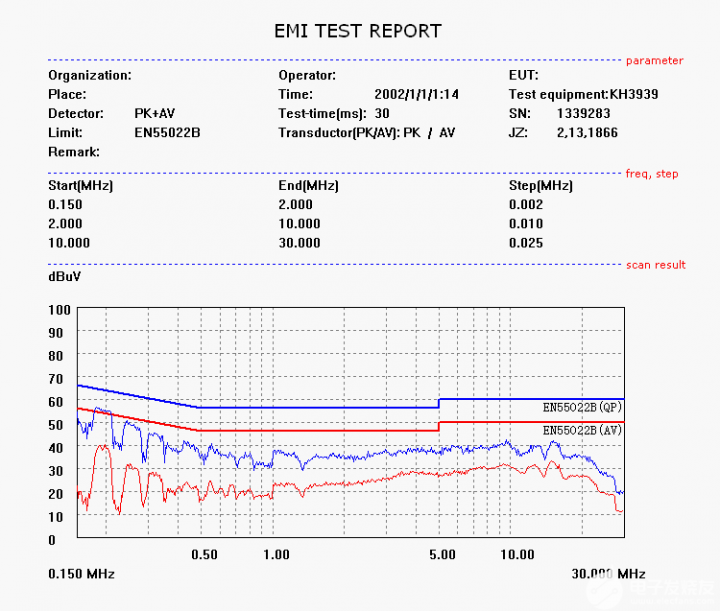

傳導L線測試 PK+AV
傳導N線測試 PK+AV
輻射測試 PK+AV
思睿達是專注于ADC、DAC、PoE和DC / DC 芯片級解決方案的高科技企業,目前同步推廣啟臣微全系列產品,希望將啟臣15年在電源行業這份積淀,這份堅持發揚光大。思睿達同時也可以提供芯片級定制服務。
多種方案,歡迎隨時交流溝通。思睿達聯系人:何工 18923426660,E-mail:manjie@threeda.com,歡迎來電咨詢,申請樣品。感謝!????
