概述：OZ9902BGN是一款雙電源大功率LED驅動器，一般用作于大型液晶電視應用的LED背光。它集成了兩個獨立控制的LED驅動器，以實現最佳效率。驅動輸出相位偏移180度，以最大限度地減小大功率應用中的電流波動。OZ9902BGN支持每個通道的獨立脈寬調制（PWM）調光控制和兩個通道的通用模擬調光控制。

一、oz9902cgn引腳功能：

1、LED輸入電壓欠壓保護檢測。

2、029902的工作電壓輸入。

3、芯片的ON/OFF端。

4 、基準點壓輸出。

5、芯片工作頻率設定和主輔模式設定。

6、同步信號輸入／輸出，不用可以懸空。

7、第一通道的PWM調光信號輸入。

8、第二通道的PWM調光信號輸入。

9、模擬調。

二、擴展資料：

oz9902cgn引腳可分為4類：電源、時鐘、控制和I/O引腳。

⒈ 電源：VCC - 芯片電源，接+5V；VSS - 接地端。

⒉ 時鐘：XTAL1、XTAL2 - 晶體振蕩電路反相輸入端和輸出端。

⒊ 控制線：控制線共有4根/

ALE/PROG：地址鎖存允許/片內EPROM編程脈沖。

ALE功能：用來鎖存P0口送出的低8位地址

PROG功能：片內有EPROM的芯片，在EPROM編程期間，此引腳輸入編程脈沖。

PSEN:外ROM讀選通信號。

RST/VPD:復位/備用電源。

RST（Reset）功能：復位信號輸入端。

VPD功能：在Vcc掉電情況下，接備用電源。

EA/Vpp:內外ROM選擇/片內EPROM編程電源。

① EA功能：內外ROM選擇端。

② Vpp功能：片內有EPROM的芯片，在EPROM編程期間，施加編程電源Vpp。

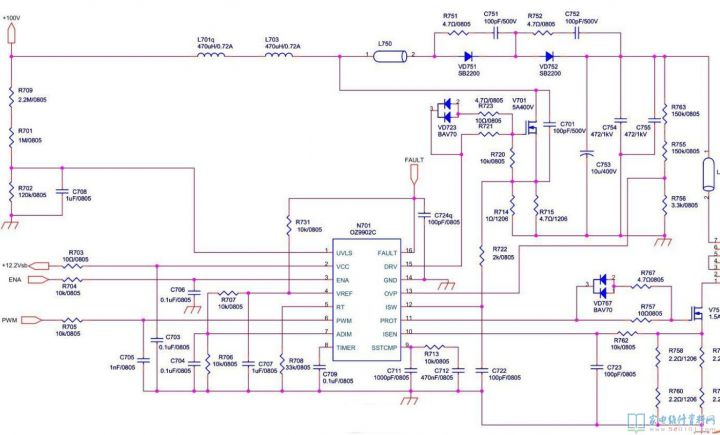

三、OZ9902CGN典型應用電路
