CMP指令有三個操作數：兩個源操作數［S1.］和［S2.］，一個目標操作數［D.］，該指令將［S1.］和［S2.］進行比較，結果送到［D.］中。CMP指令使用說明如圖所示。

　　三菱plc的CMP比較指令

　　S1S2：K H KnX KnY KnM KnS TCDVZ

　　D:Y M S

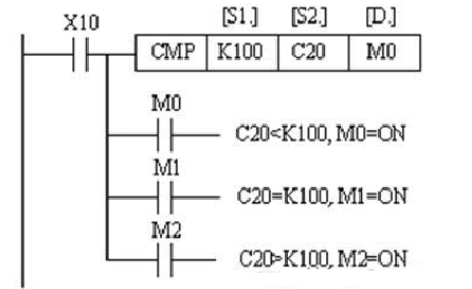

　　比較指令CMP是將源操作數S1和源操作數S2的數據進行比較，并將結果送到目標操作數中。程序例：

　　這是一條三個操作數的指令。它對源操作數的數據作代數比較（如-2＜1）。且所有源操作數的數據和目標操作數的數據均作二進制數據處理。程序中的M0M1M2根據比較的結果動作。K100＞C20的當前值時M0接通；K100=C20的當前值時M1接通；K100＜C20的當前值時M2接通。當執行條件X0=OFF時，CMP指令不執行。M0M1M2的當前值保持不變。

　　當比較指令的操作數不完整，（如只指定一個或二個操作數），指定的操作數不符合要求（如把X D T C 指定為目標操作數），或者指定的操作數的元件超出了允許范圍時，程序會出錯。

　　實際應用如：用M1觸發電梯的自動層樓顯示。
