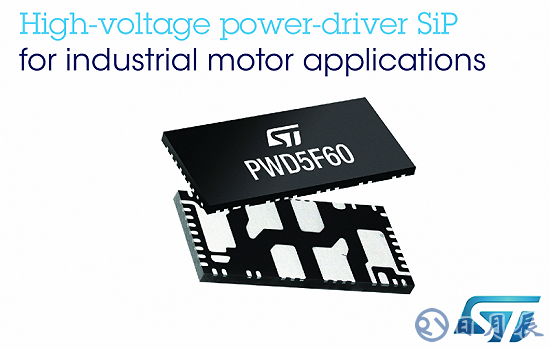

意法半導體的PWD5F60高功率驅動器是意法半導體高壓有刷直流電機和單相無刷直流電機功率驅動器系統封裝產品系列的第二款產品，在15mm x 7mm封裝內集成了600V / 3.5A MOSFET單相全橋與柵極驅動器、自舉二極管、保護功能和兩個比較器。散熱效率更高的系統級封裝比分立器件少占用電路板空間60％，同時可提高可靠性，簡化設計和封裝。

PWD5F60是為控制工業泵、工業風扇、鼓風機、家電和工廠自動化等系統中的有刷直流電機專門設計的單相全橋模塊，特別適用于采用單相無刷電機以保證高耐用性、高能效且成本合理的產品設備，良好的經濟性和便利性使其也適用于電源。



PWD5F60內部集成導通電阻為1.38Ω的N溝道MOSFET，優異的能效確保其能夠處理中等功率負載。優化的柵極驅動器可提升開關可靠性，降低EMI（電磁干擾），而集成的自舉二極管可實現高壓?jiǎn)?dòng)，高邊輸入供電無需外部二極管和無源器件。



兩個未受限的嵌入式比較器確保模塊配置靈活多變，可以輕松實現峰值電流控制或過流和過熱保護功能。峰值電流控制配合霍爾效應定位傳感器，無需專用MCU即可實現獨立的控制器，從而大幅降低控制電子系統成本。其它靈活性功能包括可調節的死區時間以及將MOSFET配置為單個全橋或兩個半橋。工作電壓范圍從10V擴至20V，輸入兼容3.3V-15V控制信號，簡化模塊與霍爾傳感器或主微控制器或DSP的連接。



驅動器模塊已經內置防交叉?zhèn)鲗?dǎo)和欠壓鎖定兩項保護功能，以防止器件在低效率或危險條件下工作。



PWD5F60現已量產并上市銷售，采用多基島VFQFPN封裝。新器件將在2018年慕尼黑電子展C3 / 101大廳意法半導體展臺展出（11月13日至16日）。
