? M5573A 是一款優化的高性能高集成的用于反激式變換器的電流模式PWM 控制芯片，具備低待機功 耗和低成本的優點。
? 正常工作下，PWM 開關頻率處于合理的范圍內。在空載或輕載條件下，IC 就會工作在“跳周期模式” 來減少開關損耗，從而實現低待機功耗和高轉換效率的實現。
? M5573A 提供全面的保護，包括自動恢復保護，逐周期電流限制（OCP），過載保護（OLP）、VDD 的欠壓鎖定（UVLO）、過溫保護（OTP），和過電壓（固定或可調的）保護（OVP）。
? M5573A 頻率抖動能實現優良的 EMI 性能。
? M5573A 在工作中消除了低于 20kHz 音頻噪聲的消除。
? M5573A 采用SOT-23-6 封裝。

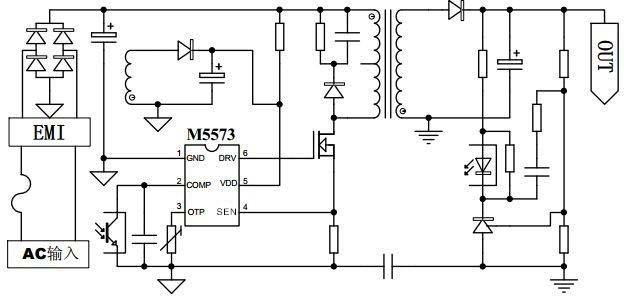

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 典型應用圖

特征
? 軟啟動功能，減少應力功率 MOSFET VDS
? 降低EMI頻率抖動功能
? 跳周期模式控制的改進，提高效率降低待機功耗
? 最小功率的備用電源設計
? 消除音頻噪聲
? 65khz的開關頻率
? 綜合保護性能
? 帶遲滯功能的VDD 欠壓保護
? 逐周的過流閾值設置，在全電壓范圍內恒定輸出功率 ? 過載保護（OLP）與自動恢復
? 自動恢復的過溫保護（OTP）
? 自動恢復的VDD 過壓保護（OVP）

? 可通過外部齊納二極管過壓保護可調節的 OVP

適用于 AC/DC反激式變換器
? 手機充電器, 上網本充電器 ? 筆記本適配器
? 機頂盒電源
? 各種開放式開關電源

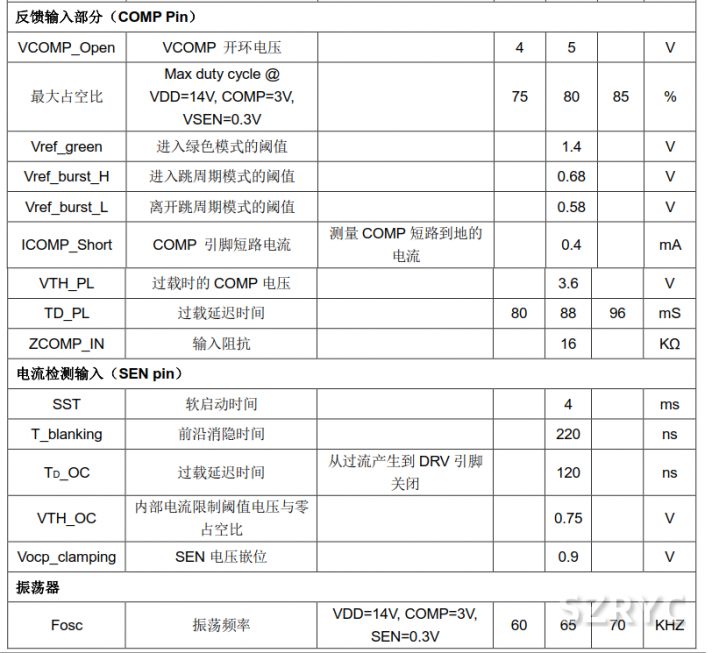

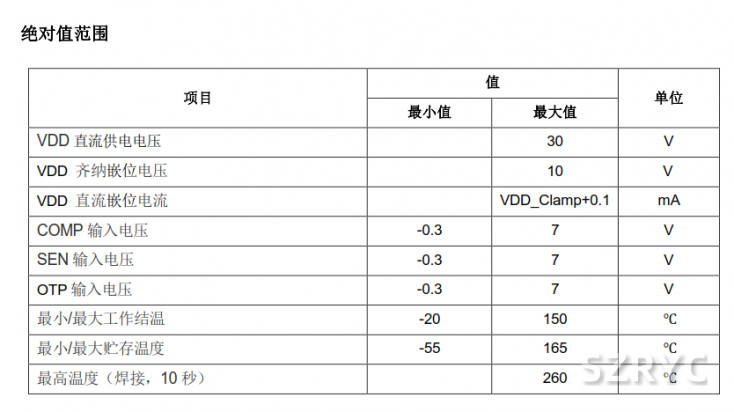

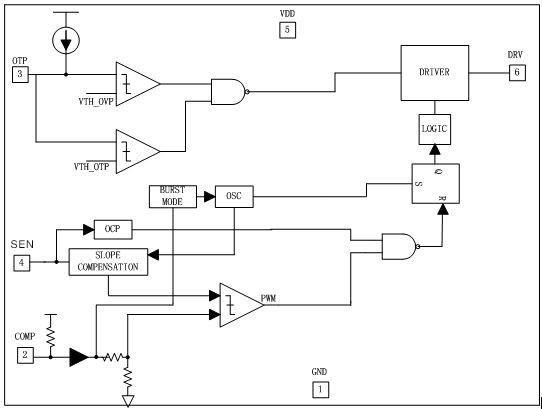

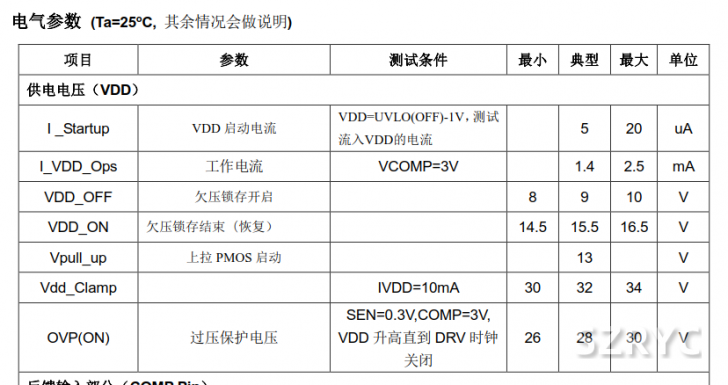

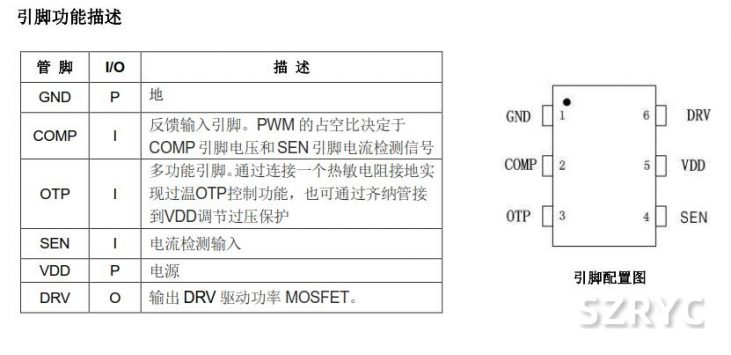

M5573A 是一款優化的高性能高集成的用于反激式變換器的電流模式PWM 控制芯片，具備低待機功耗和 低成本的優點，擴展模式大大降低了待機功耗，方案設計適應國際節能的要求。

? 啟動電流和啟動控制
M5573A 啟動電流非常低，便于獲取高于VDD 的 UVLO 值并迅速啟動。因此，高阻值啟動電阻可減少功 率損耗，并能在應用中穩定可靠的啟動。
? 工作電流
M5573A 工作電流低至1.4mA。跳周期模式與工作電流一起擴展能實現較高效率。
? 軟啟動
M5573A 在通電時觸發一個4ms 的軟啟動來降低啟動時的應力。當 VDD 達到 VDD_ON，SEN 尖峰電壓 由 0.15V 逐漸升高增至最大。每次重啟后都會重新軟啟動。
? 頻率抖動干擾的改進
M5573A 集成了頻率抖動（開關頻率調制）功能進行擴頻，最大限度地降低了EMI 帶寬，簡化了系統設計。

? 跳周期模式操作
在輕載或空載狀態，開關電源的功耗來源于開關 MOSFET 的損耗、變壓器磁心損耗和啟動電路損耗，功 率損耗的大小在于開關頻率的比例。較低的開關頻率，能降低功率損耗，從而節約了能源。
開關頻率在空載或輕載條件下自行調節，降低開關頻率在輕載、空載的情況下可以提高轉換效率。只有當 VDD 電壓下降到低于預先設定的值且 COMP 電壓處在適當狀態的時候，DRV 驅動才處于打開狀態，否則， DRV 驅動將處于關閉狀態來最大程度的降低開關損耗和待機損耗。
開關頻率的控制消除了在任何負載條件下的噪聲。
? 振蕩器
開關頻率固定在 65kHz ，PCB 設計簡化。無需外部元件的頻率。
? 電流檢測和前沿消隱
M5573A 是current 模式PWM 控制，提供逐周期電流限制。開關電流是通過一個電阻接到SEN 引腳來檢 測。內部的前沿消隱電路會屏蔽掉電壓尖峰內部功率MOSFET 的初始狀態，由于緩沖二極管反向恢復電 流和DRV 功率MOSFET 浪涌電流造成的檢測電壓尖峰，導致電流限制比較器被屏蔽，無法關斷功率 MOSFET。PWM 的占空比是由 SEN 電流檢測輸入電壓和COMP 輸入電壓計算確定的。
? 內部同步斜坡補償
內部斜坡補償電路是將一個斜坡電壓加入SEN 引腳輸入電壓來幫忙生成PWM 信號，它大大提高了在 CCM 下的閉環穩定性，防止次諧波振蕩，從而降低輸出紋波電壓。

? 驅動
功率MOSFET 是由專用DRV 驅動功率開關驅動控制。DRV 驅動強度越弱，功率管的導通損耗和MOSFET 開關損耗就越大；而DRV 驅動越強，直接影響EMI 性能。
一個很好的權衡方法為通過內置的圖騰柱柵驅動設計，適當?shù)尿?qū)動能力和DRV 設計合適的死區時間來實 現控制。通過這種設計很容易達到良好的電磁系統的設計和降低空載損耗的目的。
? 保護控制
好的電源系統的可靠性需要有自動恢復特性的保護功能，包括逐周期電流限制（OCP），過載保護（OLP） 和 VDD 的欠壓保護）；無鎖存關閉功能還包括過溫保護（OTP），固定或可調的VDD 電壓保護（OVP）。 在全電范圍內，OCP 被補償后達到恒定輸出功率。
在過載條件下，當COMP 輸入電壓超過TD_PL 功率極限閾值時，控制電路會關閉轉換器。只有在輸入電 壓低于閾值功率極限后才重新啟動。

?
