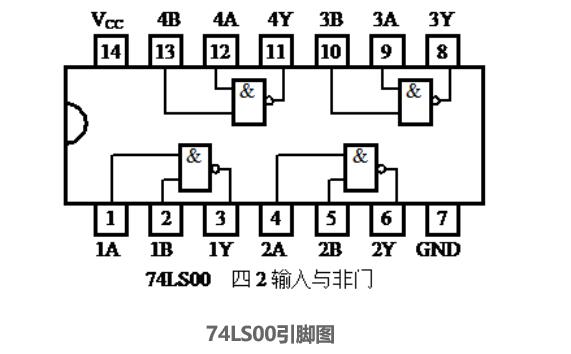

74ls00引腳圖及功能

Texas Instruments的SN74LS00N引腳的分配： 1、2輸入，3輸出; 4、5輸入，6輸出; 7接地; 9、10輸入，8輸出; 11、12輸入，13輸出; 14 接電源。

SN74LS00N包含四個獨立的門，每個門執行邏輯與非門的功能。

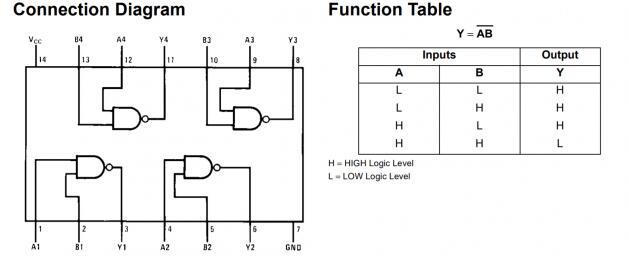

74ls00真值表

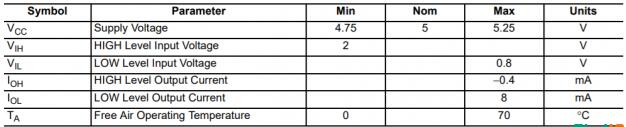

絕對最大額定值是指超過該額定值的數值設備的安全性無法得到保證。這個裝置不應該是在這些極限下操作。參數值定義在電特性表不能保證在絕對最大額定值。詳細請參照“推薦操作條件”表。

74ls00特性參數

柵極數量： 4 Gate

輸入線路數量： 2 Input

輸出線路數量： 1 Output

高電平輸出電流： -16 mA

低電平輸出電流： 0.4mA

傳播延遲時間： 22ns

電源電壓-最大： 5.25 V

電源電壓-最小： 4.75 V

最小工作溫度： 0°C

最大工作溫度： +70°C

封裝： PDIP-14

功能： NAND

邏輯系列： LS

邏輯功能： NAND

產品種類： 邏輯門

高度： 3.56 mm

長度： 19.56 mm

寬度： 6.6 mm

邏輯類型： Bipolar

工作電源電壓： 5 V

單位重量： 1.620 g
