雙開電燈開關怎么接線

開關能隨時控制電燈、電腦、電視和空調等的開關，只需輕輕一按就能大大的方便我們的生活，是我們?nèi)粘Ｉ畹暮弥帧Ｓ袝r(shí)候電燈單控會讓我們使用起來有點不方便，那么可以做到電燈雙控嗎？

電燈雙控開關是什么

電燈雙控開關就是一個開關同時帶常開和常閉兩個觸點（即為一對）。通常用兩個雙控開關可以控制一個燈或其它電器，意思就是我們可以有兩個開關來控制燈具等電器的開關，比如在下樓時打開開關而到樓上后關閉開關。如果是采取傳統的開關的話想要把燈關上，那么我們就要跑下樓去關，采用雙控開關就可以避免這個麻煩。

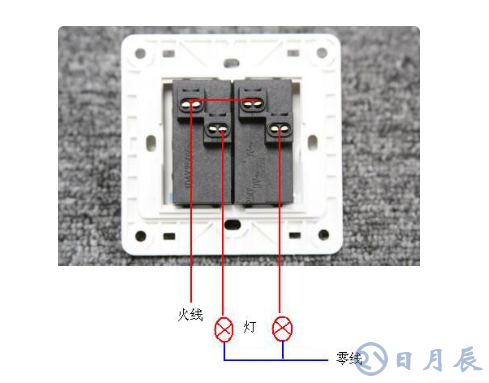

雙開單控是指一個開關面板上有2個開關，每個開關只有開或關控制一盞燈。

雙聯單控開關，一般用于一個房間里面有兩組燈源的情況下。“雙聯單控”指：一個面板上有兩個單控的按鈕，而且這兩個按鈕都是單向控制燈具的開關的，即：只能在固定的一個地方控制燈具的開滅，不同于用于樓梯間處用的雙向控制開關，可以在下面開，到上面關。

1，“雙聯單控”指：一個面板上有兩個單控的按鈕，而且這兩個按鈕都是單向控制燈具的開關的，即：只能在固定的一個地方控制燈具的開滅，不同于用于樓梯間處用的雙向控制開關，可以在下面開，到上面關。

2“聯”指的是同一個開關面板上有幾個開關按鈕，“控”指的是其中開關按鈕的控制方式，一般分為：“單控”和“雙控”兩種。

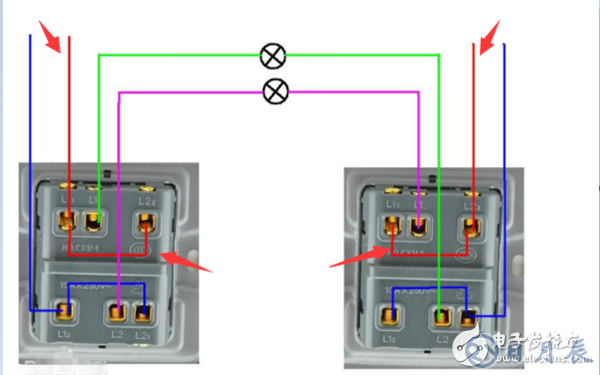

雙控開關接線圖如下：

第一步：先連接圖中雙控開關的紅色線路。如下圖所示：

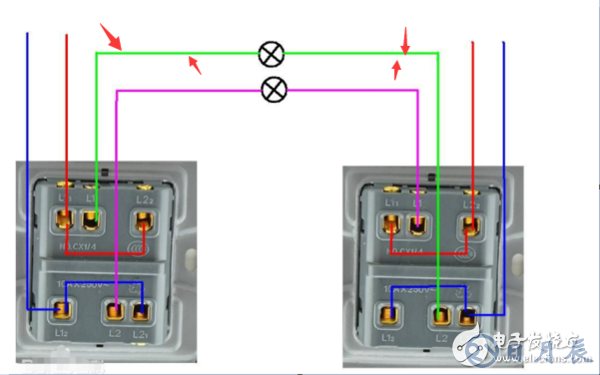

第二步：然后連接圖中雙控開關的綠色線路。如下圖所示：

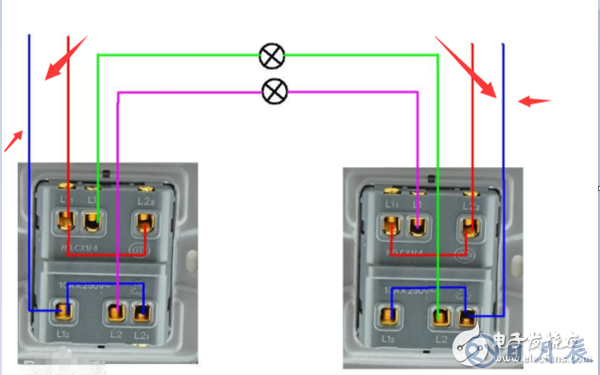

第三步：再連接圖中雙控開關的藍色線路。如下圖所示：

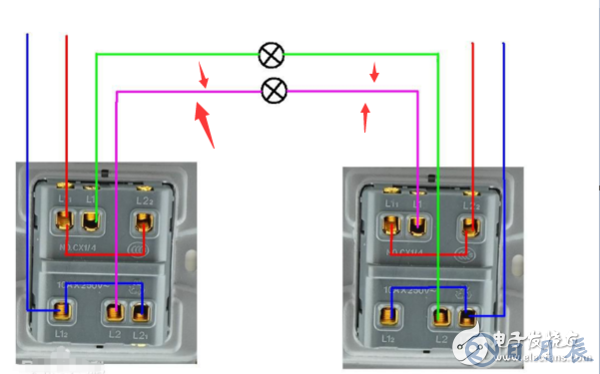

第四步：最后連接圖中雙控開關的紫色線路，完成線路連接。如下圖所示：

注意事項：

開關里三個端子上，動觸點接紅線進線，而兩個進出點接火線出現，另外一個開關，兩個靜觸電接前一個開關來的兩根出線，動觸點出現與零線上燈具。有的人常常將兩個開關的動觸點上接入一個回路，零線靜觸點上的出現都上燈具，這種方式是錯誤不規范的。發現了要及時改掉。

雙控開關用途：

雙控開關它一般應用在樓梯上下層或走道的兩頭等兩個不同的地方，能各自獨立控制同一盞電燈的點亮或熄滅，另外雙開開關還用于控制應急照明回路需要強制點燃的燈具，雙控開關中的兩端接雙電源，一端接燈具，即一個開關控制一個燈具。用途比較廣泛，給我們帶來很大的便利。

單開開關和雙開開關區別：

單開開關有兩個接線柱，只有一個接點，接通或者斷開，單開開關是一個開關控制一件或多件電器，根據所聯電器的數量又可以分為單控單聯、單控雙聯、單控三聯、單控四聯等多種形式。雙開開關有三個接線柱，有兩個接點，一個接點接通的同時另一個接點斷開。
