12V轉5V的7805穩壓電路圖：連接如下圖，散熱片一般用鋁型材，簡單些用鋁片也可以。兩支電容都是需要的，輸出端若無電容，7805極易產生自激振蕩，而輸入端若無電容，則由于輸出電容儲存的電壓在關機的瞬間不會完全放掉，當輸入斷電后會造成輸入輸出兩端電壓倒置，容易損壞穩壓器。

穩壓電路：在輸入電壓、負載、環境溫度、電路參數等發生變化時仍能保持輸出電壓恒定的電路。這種電路能提供穩定的直流電源，廣為各種電子設備所采用。

穩壓電源的分類方法繁多，按輸出電源的類型分有直流穩壓電源和交流穩壓電源；按穩壓電路與負載的連接方式分有串聯穩壓電源和并聯穩壓電源；按調整管的工作狀態分有線性穩壓電源和開關穩壓電源；按電路類型分有簡單穩壓電源和反饋型穩壓電源，等等。如此繁多的分類方式往往讓初學者摸不著頭腦，不知道從哪里入手。其實應該說這些看似繁多的分類方法之間有著一定的層次關系，只要理清了這個層次自然可以分清楚電源的種類了。

接線方式

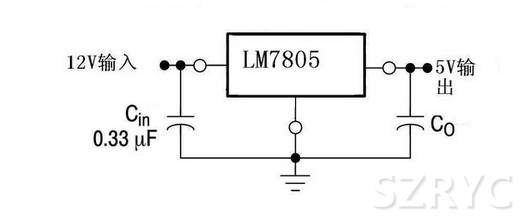

7805是個三端穩壓集成電路，輸出電壓為5V。接線方式如下圖所示：

為了得到平滑的直流輸出，建議在12V的輸入端到地（圖中所標的“負極”）接上100微法/16V的電解電容器；在5V輸出端到地（圖中所標的“負極”）接上100微法/16V以上的電解電容器。
