電容分為電解電容，陶瓷電容，鉭電容等。陶瓷電容在移動智能產品中使用廣泛，其中又分為三端子電容和兩端子電容。

人們常說三端子電容高頻特性好，那么作為一名硬件工程師，你了解三端子電容嗎？

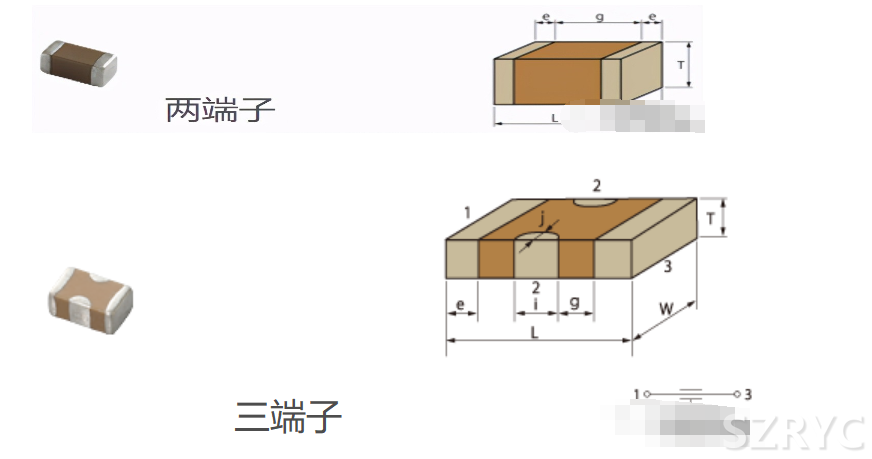

下圖是兩端子電容和三端子電容的實物對比圖：

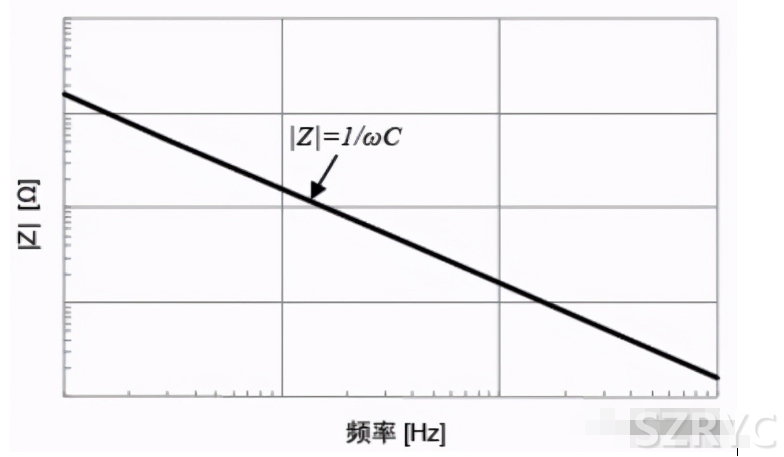

理想的電容，隨著頻率的增加，阻抗越來越低。見下圖的阻抗頻率曲線。

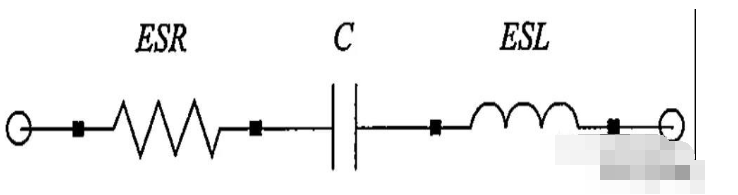

然而實際電容是有寄生參數的，下圖是電容的簡化等效模型，由于串聯等效電阻ESR和串聯等效電感ESL的存在，使得電容的阻抗頻率特性產生了巨大變化。

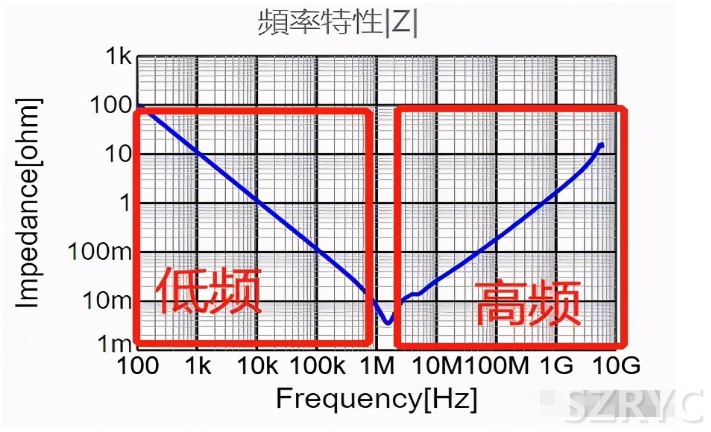

下圖是實際電容的阻抗頻率特性，我們可以看到在低頻段，電容起主導作用，阻抗隨著頻率增加而降低，然而高頻段是電感起主導作用，阻抗隨著頻率增加而增加，這部分正是我們不希望看到的。

所謂的三端子電容高頻特性好，就是它的ESL低。

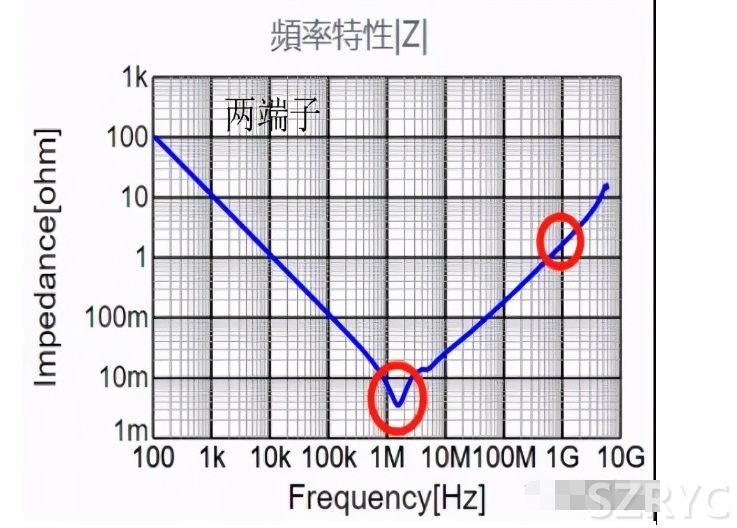

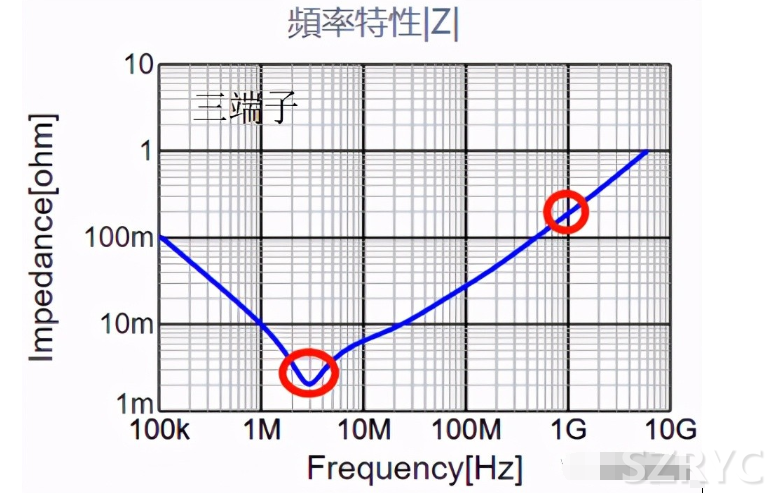

我們對比下22uf的兩端子電容和三端子電容的阻抗差異?？梢钥吹絻啥俗与娙菰?.05Mhz 處阻抗大約3mΩ，三端子電容諧振頻率高一些，在3Mhz處阻抗只有大約2mΩ；最主要的高頻部分，兩端子電容在1Ghz處甚至超過了1Ω，而三端子電容只有110mΩ。

三端子電容完勝！

那么為什么三端子電容的高頻特性好呢？

同樣的問題：為什么三端子電容的ESL??？

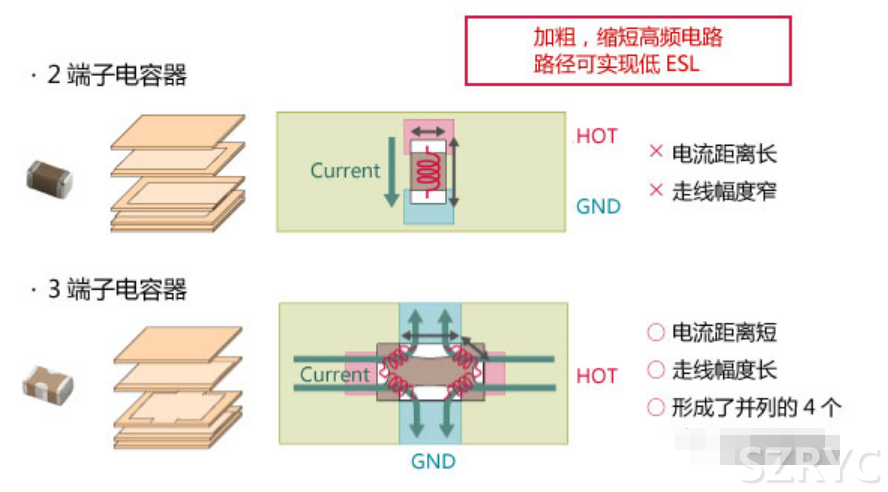

那是因?yàn)槿俗与娙萁Y(jié)構特殊，縮短了電流路徑，使得ESL具有并聯的特性，進而減小了ESL，使得高頻特性好。
