作者：茂睿芯科技

時間：2021-06-04在以新能源汽車充電樁、大數據中心、5G基站等七大領域領銜的中國新基建的熱潮之中，各種輸入/輸出設備對功耗和功率密度的要求越來越高，體積小巧且能支持大電流的降壓轉換器產品已經成為新的市場需求。茂睿芯科技重磅推出帶同步且功能齊全的110V耐壓的同步整流BUCK控制器，點燃國產星芯之火，助力中國工業化，繁榮中國新基建。

2021年5月25日，USB協會推出的USB PD3.1，增加了擴展功率范圍（Extended Power Range，簡稱EPR），最大功率由100W擴展到240W，最大允許電壓增加到48V，該升級意義重大，把USB PD的應用范圍由傳統的手機和筆記本電腦供電擴充到便攜式設備、物聯網設備、智能家居、通信和安防設備、汽車和醫療等領域，這將使USB PD3.1成為真正大一統的供電標準，對減少電子垃圾、促進地球環保和支持萬物互聯將會發揮重要的推動作用。

MK9218——國內首款110V輸入同步整流BUCK控制器，以全新的技術優勢贏得國產星芯榮耀。本產品最高支持110V輸入電壓，契合48V等母線應用場景，它必將在通信電源、48V架構服務器電源、PoE以太網供電電源、USB PD3.1等產品中廣泛應用。

1、 應用場景廣

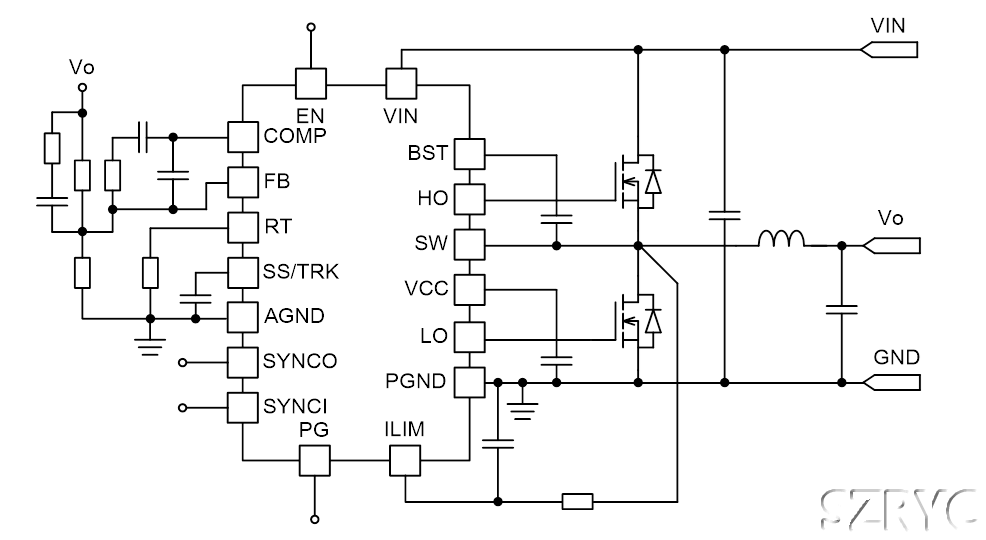

基于電壓控制模式，MK9218擁有高效率和杰出的瞬態響應，6V-100V超寬輸入電壓范圍，完全涵蓋工業電壓12V-54V的寬輸入電壓應用，同時可以保證電池應用場景中瞬態電壓最大不超過100V的應用場景安全可靠，MK9218的應用框圖如下：

2、 產品功能全

MK9218控制精準，功能齊全：

• 多模式控制（SHUTDOWN、STANDBY 、PFM、FCCM）
• 頻率可調100kHz—1MHz
• 可調節緩起和電壓跟隨功能
• 多芯片同步功能（SYNCI、SYNCO）
• 可編程過流保護（OCP）
• PG功能
• 可自動恢復OTP、OCP
• VIN/VCC/BOOT欠壓保護功能
• 支持預偏置啟機
• 超小3.5mm X 4.5mm QFN-20封裝
• 集成高壓LDO，支持單VIN供電和自動切換至外部VCC供電

多模式（SHUTDOWN、STANDBY 、PFM、FCCM）匹配各種應用場景：SHUTDOWN和STANDBY模式適用于電池省電模式，PFM適用于在輕載模式，F(xiàn)CCM模式適用于高紋波和FLY-BUCK場景。

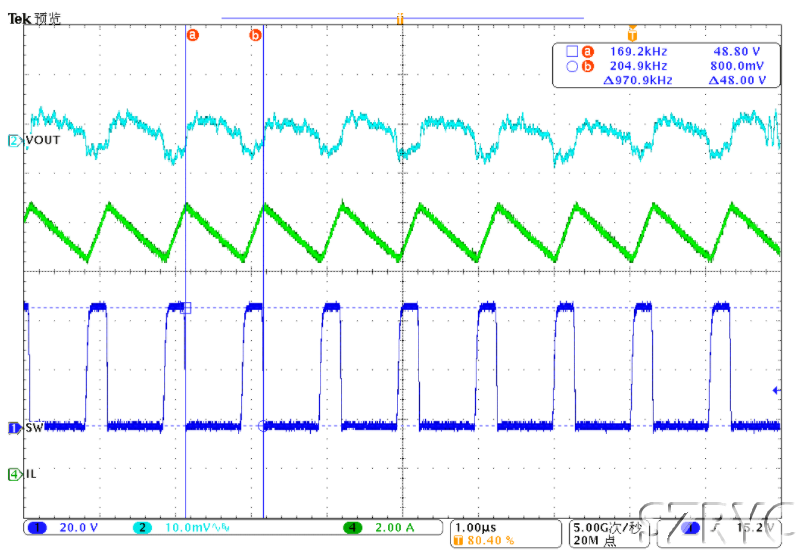

可編程開關頻率適配不同紋波要求和電感限制系統（下圖為12V輸出，1MHz開關頻率，輸出紋波＜10mV）；

可編程的緩起和電壓跟隨功能可以匹配不同應用場景，把開關機的沖擊電流調整到最佳；

同步輸入信號可以進行有效的外部交錯控制，同步輸出信號可以有效減少拍頻等不利影響；

可編程過流保護可以任意設置過流點，更好保護系統單板；

PG功能可以實現有效時序控制和系統上下電邏輯；

自動恢復OTP、OCP功能可以更好保護單板并且在故障解除后自動恢復；

VIN/VCC/BOOT欠壓能夠有效保證供電器件的安全性；

支持預偏置啟機功能可以有效解決系統瞬間掉電的啟動問題；

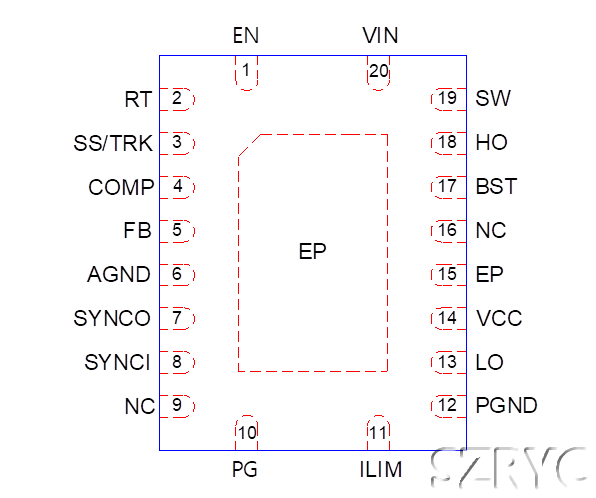

超小3.5mm X 4.5mm QFN-20帶EP-Pad封裝可以節省布板面積，提高整板功率密度。

3、 工作效率高

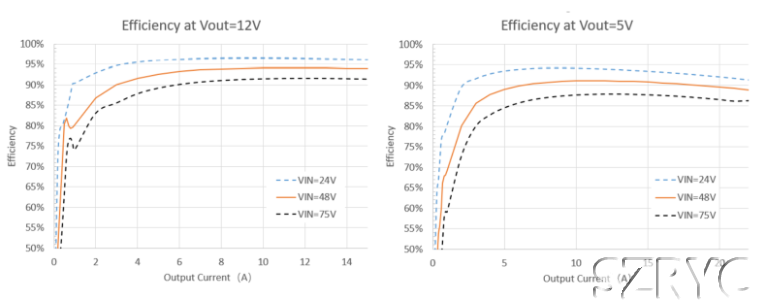

MK9218采取多模式（SHUTDOWN、STANDBY 、PFM、FCCM）匹配各種不同應用場景，以保證不同場景下最高的電源轉換效率，同時通過精準的死區時間控制、優化驅動電流（SOURCE 2.5A/SINK 3.5A）、外部VCC供電保障高VIN輸入等技術手段有效提高工作效率，下圖為12V（開關頻率400kHz）和5V（開關頻率230kHz）輸出的實際測試效率：

4、 耐壓等級強

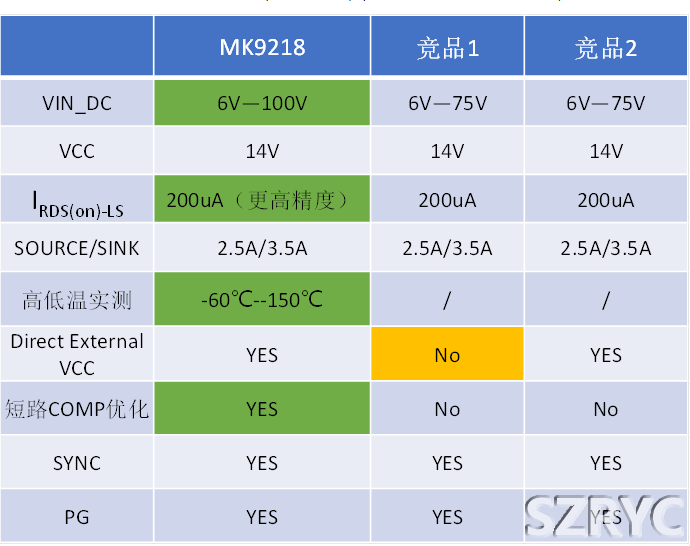

為消除通訊和工業領域的客戶痛點，MK9218具有更寬的VIN耐壓等級，能夠適配工業電壓范圍的12V-54V，而且電氣參數滿足寬溫度范圍（-40℃至140℃）（實際系統驗證-60℃-150℃工作正常）。

5、 可靠性超高

通訊和工業兩大領域的部分系統在實際應用中環境惡劣（高低溫范圍寬，電磁干擾大，無法快速維護等），需要系統不間斷工作至少十年的時間，因此對驅動芯片可靠性有著極高的要求。

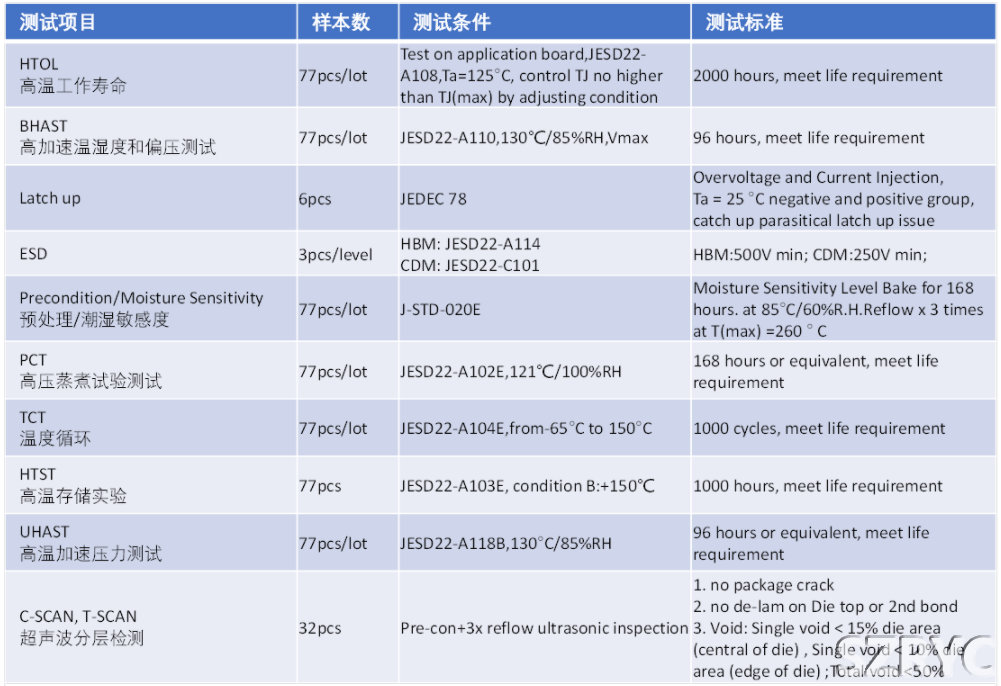

MK9218通過了完整的JEDEC可靠性標準測試和嚴酷的系統可靠性測試，工作正常且可靠性滿足要求。

憑借其優異的性能和高可靠性，MK9218一經推出立即被多家工業類客戶選用并測試通過。
