白噪聲產生的是一種“ rush”的聲音，聽起來像是您的耳朵在吹著空氣。白噪聲會隨頻率變化而平坦，并且由于該電路會在音頻范圍內滾降，因此我將其稱為“滾降”噪聲。

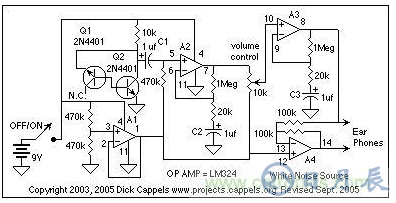

這是一個產生白噪聲的電路，會滾降以驅動耳機或小型揚聲器。白噪聲產生的是一種“ rush”的聲音，聽起來像是您的耳朵在吹著空氣。白噪聲會隨頻率變化而平坦，并且由于該電路會在音頻范圍內滾降，因此我將其稱為“滾降”噪聲。據說白噪聲（或滾降噪聲）可用于幫助人們提高注意力，制造“噪音墻”以改善隱私，用聲音填充空白空間，使他們不會感到那么空虛（較大的聲音做了很多辦公大樓），并被吹捧為耳鳴療法（耳鳴）。

如果您決定建立并使用此電路來驅動EPHPHONES或揚聲器，則您將自行承擔風險。請務必謹慎使用，否則可能會永久損壞您的聽力。

怎么運行的？

Q2是接地的發射極（反相）放大器，其反饋路徑中帶有Q1。請注意，Q1以“上下顛倒”的方式連接，因?yàn)榘l(fā)射極相對于其基極為正，因此結雪崩，結兩端下降約5至6伏。Q2的目的是提供足夠的偏置電流，以使Q1的發射極-基極擊穿，并且在這種情況下，Q2兩端也將出現一毫伏或兩伏的寬帶噪聲。

請注意，Q1的集電極沒有連接任何東西。在2003年7月的版本中，Q1的集電極連接到Q2的基極，但是自那以后，我了解到有些晶體管在以這種方式連接時表現出負阻抗特性，因此對電路進行了修改，以從基極獲取電流信號。而不是收藏家。

A1是一個電壓跟隨器，用于緩沖由連接到其同相輸入的兩個470k電阻所產生的50％的電池電壓。50％的電壓用作芯片上其他三個放大器的DC偏置電源。

A2和A3分別提供50倍的增益，總增益為2500倍。LM324的開環增益與頻率的關系圖顯示，帶寬在大約5 kHz時截取了50X增益點，因此該濾波可以使噪聲“變色”。您選擇的耳機或揚聲器也會使信號變色。您可以通過在一個或兩個20k電阻器之間放置一個小電容器來獲得一些帶寬。在我使用的耳機中，將一個.001 uF電容器跨接在一個20k電阻器中幾乎是正確的。通過在1兆歐的反饋電阻上放一些小電阻（例如5至100 pF），可以降低噪聲。不要害怕嘗試-無論如何這都是有趣的部分。

A3和A4結合在一起構成全橋輸出。舉例來說：A4是一個單位增益反相放大器，由A3的輸出驅動。由于來自A4的信號與來自A3的信號相同，但取反，連接兩個輸出的耳機的電壓將是兩個輸出的兩倍-一種方便的方法以獲得另外6 db的增益，但更重要的是，一種獲取信號的方法避免使用大的耦合電容器來驅動耳機通過。

在我的設置中，我正在驅動一對“耳塞”，并且將它們串聯連接以提供我可以獲得的最高阻抗-LM324不能驅動太多電流，但是在這種全橋配置中，它們可以提供接近14伏的電壓負載峰峰值。

通過從A3或A4獲取單端輸出，可以使用該電路來驅動音頻放大器。如果您決定直接從LM342驅動高阻抗揚聲器，請查看計劃使用的LM324的數據表，并確保不超過最大額定電流，否則您可能會發現滾降噪聲發生器會短暫的。

建立它

與我的大多數項目一樣，它不需要PC板。我在一塊穿孔的PC板上構建了我的設備，并且工作正常。保持小而緊。尤其要使兩個晶體管彼此靠近，并使它們的引線短。發射極接地的基極是電路的一個特別敏感的部分。由于音量控制是由低阻抗驅動的，因此實際上不需要將音量控制放在板上（不在我的主板上）。

晶體管不必是2N4401。它們可以是許多小信號NPN晶體管中的任何一個。例如，2N2222應該運作良好。1uF電容器的值并不那么重要。我選擇它們是為了獲得快速建立時間，而增益級（A2和A3）中的增益則被選擇用于10 Hz低頻衰減，遠低于大多數揚聲器和耳機的響應。您可以使用更大的值，但大功率電容器會在電源關閉后增加建立時間。
