終于開始動手寫東西了，正好寫到這個開關檢測的方面。

12V上拉電阻傳感器的問題 -1

12V上拉電阻傳感器的問題 -2

組合開關檢測

以上寫過的關于組合開關阻值的采集和熱電阻的采集，在福特的參考中，實際上是要求采用電流源電路替代電壓源供電的，電壓供電的缺點如下：

1.12V供電電壓跨度很大9～16V，軟件需要采集12V電壓進行修正，計算量較大，引入的誤差因素較多。

2.5V系統供電雖然穩定，但是帶來了很大的隱患，對地短路引起了電流負荷，對電源短路引起倒灌，保護加入二極管之后，二極管的導通電壓波動引起了采集的誤差。

3.本身上拉電阻就存在誤差，12V系統的分壓電阻的誤差也客觀存在。

當然電壓供電的成本較低，可靠性相對較高，這是選擇它作為設計的一個要素。

電流源電路的好處是可使用12V系統而不會引入電壓波動的問題，關于恒流源的電路設計，參考有兩個

模電書上的設計：

https://www1.gradjob.com.cn/EBSync/jpkc/education/chap4/concept4/42.htm

Panic的細說恒流源

https://blog.ednchina.com/panic/3473/message.aspx

根據Panic的初始的電流源設計，偶也想從功耗和準確度上進行篩選和重新設計。

首先我們?cè)O(shè)計的范圍在于外部電阻從5.2千歐～51.1千歐，因此輸出的恒流源大小應在80uA左右。

R5：51.1KOhm ===》4.088

R6：42.2KOhm ===》3.376

R7：28.7KOhm ===》2.296

R8：12.4KOhm ===》0.992

R9：5.2KOhm ===》0.416

需要注意的是地線一定要通過模塊的地接回，這樣可保證地偏移的移除。

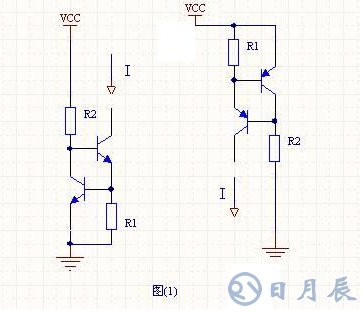

這是第一個可能用到的電路，就像Panic所說的那樣，最大的問題在于Vbe的變化，可能在0.4～1.2V之間波動（主要因素是溫度）加上電阻R1的精度，該電流源的問題相當明顯，我們不能使用。

左半邊電路的分析：

除開這個因素，我們來分析一下這個恒流源本身具有的誤差，一般的看Io=Vbe.Q1/R1

假設上管為Q2，下管為Q1

輸出電流：Io=Ic_Q2

而Ie_Q2=Vbe.Q1/R1+Ib_Q1

Q1是在一定的線性放大區狀態下的，因?yàn)槠銫E電壓為Vbe.Q1+Vbe.Q2

Ic_Q1=（Vcc-Vbe.Q1-Vbe.Q2）/R2-Ib_Q2

Ic_Q2=Vbe.Q1/R1+Ib_Q1-Ib_Q2

電路的誤差因素集中于Ib_Q1-Ib_Q2

由于Q1是在線性放大狀態的Ib_Q1=（（Vcc-Vbe.Q1-Vbe.Q2）/R2-Ib_Q2）/hfe

誤差因素變?yōu)椋ǎ╒cc-Vbe.Q1-Vbe.Q2）/R2-Ib_Q2）/hfe-Ib_Q2

如果我們采用這個電路，需要協調電壓和R2的關系，如果采用12V供電，誤差隨著電壓變化。

右半邊電路：

Panic的原圖有錯誤，電源和地的位置搞反了，偶將之改正了。

值得一提的是，如果以上的電路直接運用在汽車電子上，即使精度上可以通過，在短路測試的時候也會出現巨大的問題，這是因?yàn)樵诙搪返臅r(shí)候Q2的壓降為 12V-Vbe，很容易導致三極管的損壞，而且在信號傳導干擾耦合至信號線上時，Q2也是異常脆弱的，不加保護這個電路很難使用。后續還會對Panic介 紹的和網上已有的恒流源電路進行分析，本著認真負責的態度，還是需要把一些考慮能夠提出，方便大家校核。最近在碼字，比較抑郁，分析一些其他電路轉換一下 心境。
