LVDS 是高速、低電壓、低功耗和低噪聲通用 I/O 接口標準。 低電壓擺幅和差分電流模式輸出顯著降低了電磁干擾 (EMI)。 這些輸出有較快的邊沿速率,使信號通路起到了傳輸線的作用。 因此,超高速電路板設計和差分信號理論對于設計含有 Altera FPGA 并集成了 LVDS 的電路板非常有用。 此外,在設計 LVDS 電路板時,還需要考慮差分走線、阻抗匹配、交叉串擾和 EMI 等多種因素。

差分走線

LVDS 采用了差分傳輸機制,每一 LVDS 信號使用兩條走線。 這兩條走線之間的電壓差定義了 LVDS 信號值。 在對電路板布板時,請按照以下指南進行操作,以便在差分走線上成功的傳輸 LVDS 信號。

為盡量減小反射,維持接收器的共模噪聲抑制,差分線在離開驅動 IC 后,應盡可能彼此靠 近。 而且,為避免差分阻抗出現不連續點,差分 LVDS 信號之間的距離在整條走線上都應 保持不變。

為減小偏移,差分 LVDS 走線之間的電信號長度應相同。 一路信號在另一路信號之前到達會 在信號對之間產生相位差,減小了接收器偏移余量 (RSKM),從而影響系統性能。

減少信號通路上的過孔數或者其他不連續點。

電容等任何雜散負載在差分對的每一條走線上必須大小相同。

為避免信號不連續性,建議采用 45° 弧線走線而不是 90° 直角轉彎。

阻抗匹配

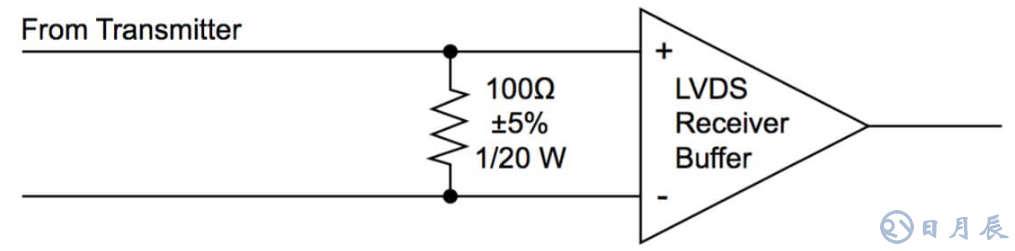

由于是高速 LVDS,因此,阻抗匹配非常重要,即使是非常短的轉彎。 差分 LVDS 走線的任何不連續點都會導致信號反射,劣化信號質量。 這些不連續點增大了共模噪聲,以 EMI 的形式進行輻射。 LVDS 以電流模式輸出,需要匹配電阻實現閉環,沒有電阻匹配時無法工作。 所選擇的這一匹配電阻值 (RT) 與傳輸線的差分阻抗相匹配,在 90Ω 到 110Ω 之間 ( 一般為 100Ω)。 圖 1 所示為匹配電阻的正確應用。

為 LVDS 通道選擇匹配電阻時,應遵從以下指南。

將匹配電阻放在發射器差分互聯的遠端。 可以采用一個 100Ω 電阻。

采用表面貼薄膜 0603 或者 0805 大小的芯片電阻。

在距離接收器 7 mm 以內安裝匹配電阻,盡可能靠近接收器。

LVDS 和單端信號之間的交叉串擾

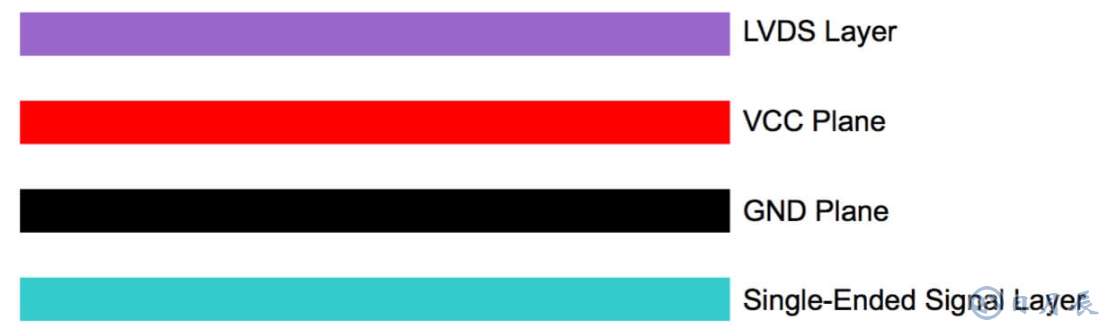

為減小 LVTTL、SSTL-3、SSTL-2 以及類似標準等 LVDS 和單端信號之間的交叉串擾,必須將差分 LVDS 信號與單端信號隔離。 如果 LVDS 和單端信號彼此距離不夠遠,單端信號可能會給差分對帶來一定的干擾。 靠近單端信號走線的 LVDS 信號受到的影響要比遠端信號大一些,LVDS 接收器無法將產生的差值信號作為共模噪聲而抑制掉。 雖然干擾不會導致LVDS接收器錯誤的觸發;但是,會劣化LVDS信號質量,從而減小噪聲余量。 在同一 PCB 層上,單端信號距離 LVDS 信號至少 12 mm,以避免交叉串擾效應。 可以采用 VCC 和地平面來隔離 LVDS 信號層和單端信號層。 圖 2 顯示了使用電源平面作為 LVDS 層與單端信號層的屏蔽。

電磁干擾

電磁輻射是設計人員通常關心的問題,因為輻射會通過電磁橫波 (TEM) 進行傳播。 這些電磁波會穿過屏蔽層,導致系統無法通過電磁兼容性 (EMC) 測試。 采用 CMOS 或者 TTL 等單端傳輸方式時,幾乎所有的磁力線都能夠從導體中自由輻射出去。 一些磁力 線以 TEM 波的形式傳播,從系統中輻射出去,帶來 EMC 問題。

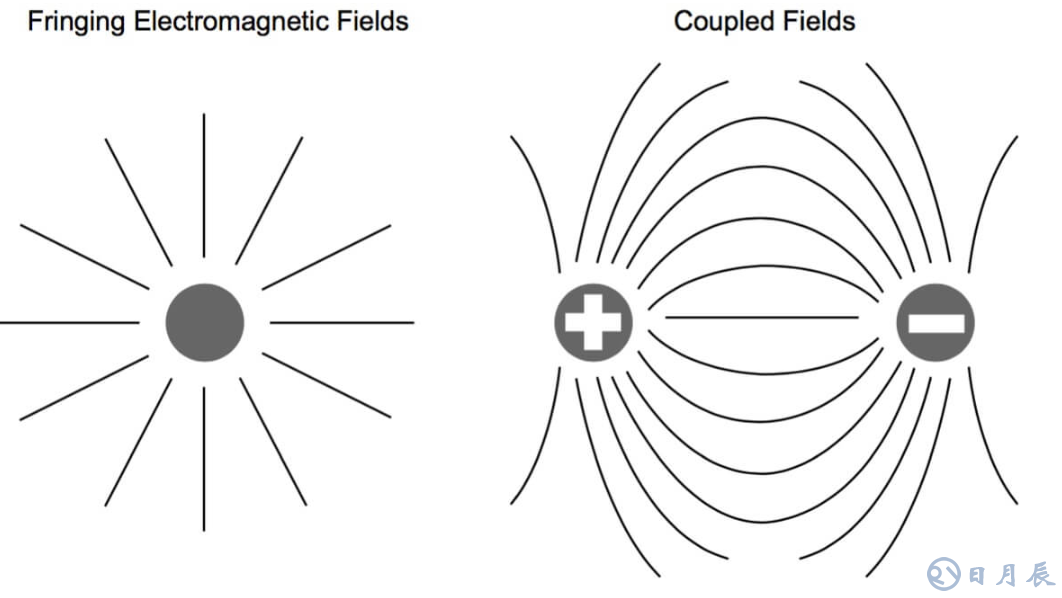

對于 LVDS 差分信號,磁力線彼此抵消,電場相互耦合。 這些電場彼此緊密耦合,無法輻射出去。 只有很少的泄漏場從耦合中輻射出去。 因此,相對于 CMOS 或者 TTL 信號, LVDS 差分傳輸系統的 EMI 要小得多。 圖 3 顯示了單端走線和差分對的電磁場效應。

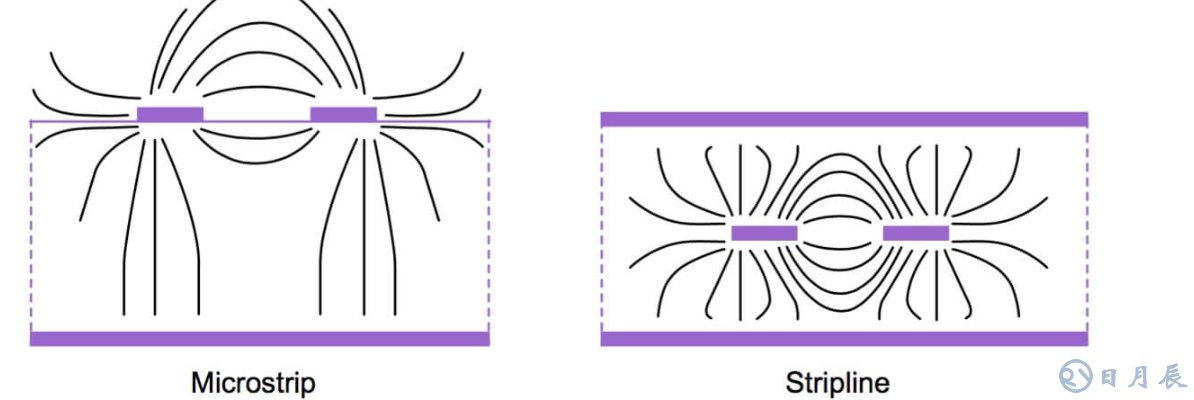

LVDS信號可以布在PCB微帶線(外層)和帶狀線(中間層)之間。圖4顯示了LVDS 帶狀線和微帶線的電磁場輻射。

對于微帶線,下面的地平面耦合了其他的磁力線,從而限制了更多的磁力線,減小了 EMI 的影響。 帶狀線耦合了所有的磁力線,顯著降低了 EMI,但是存在以下不足:

傳播時間要比微帶線長得多 ( 通常是 1.5 倍 )

需要額外的過孔

需要更多的板層

很難精確的實現 100Ω 差分阻抗

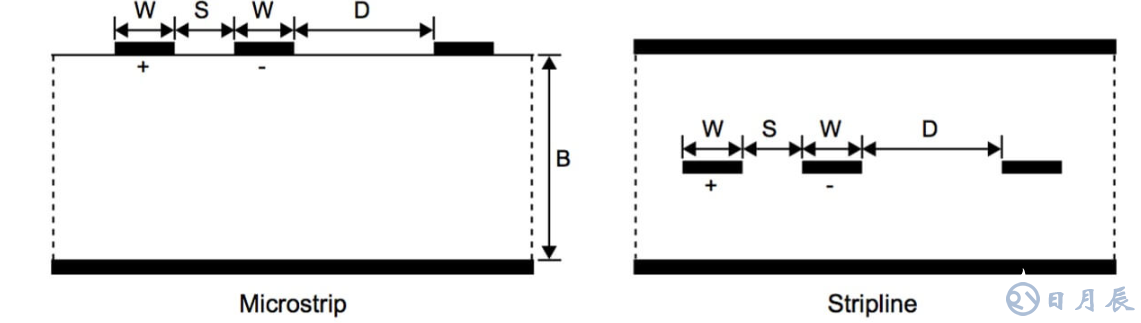

為實現磁場的最大耦合,差分對兩個導體之間的間隙應盡可能小。 圖 5 顯示了帶狀線和微帶線對的尺寸。

為更好的耦合差分對,S < 2W,S < B,D = 2S,其中:

■ W = 差分對中一條走線的寬度
■ S = 差分對兩條走線之間的距離
■ D = 臨近差分對之間的距離
■ B = 電路板厚度

應遵從以下規則,以實現差分對兩個導體之間良好的耦合:

■ 導體之間的距離不應超過寬度的兩倍 (S<2W) ■ 電路板的厚度應大于導體之間的距離 (B>S)
■ 兩個臨近差分對之間的距離應大于或者等于兩個獨立導體之間距離的兩倍 (D>2S)。

通用 PCB 指南

這一節介紹通用 PCB 布局和供電電壓指南。

常用的FR-4材料適用于低頻(500至600 MHz)應用。 高速設計可以考慮G-TEK或者聚 四氟乙烯材料。

在設計早期階段,沒有進行大量的預布板仿真之前,開發高效的 PCB 去耦合策略需 要估算去耦合電容數量、取值和類型。Altera 的電源分配網絡 (PDN) 工具提供這 些關鍵信息。

使用 LVDS 器件時,應采用并聯的 0.1、0.01 和 0.001 μF 云母、陶瓷或者聚苯乙烯 0805 大小的表面貼芯片電容旁路所有 VCC_CKLK 和 VCC_CKOUT 引腳。 這些電容 應在引腳下面,盡可能貼近引腳放置。 除了這些電容,還應靠近引腳放置另一個 2.7 μF 電容。

盡可能靠近連接器放置 LVDS 驅動器和接收器。

發射器輸出和連接器之間每一條走線的物理長度彼此相差不應超過 5 mm,以減小數據偏移。

隔離 LVDS 信號和 TTL 信號,以減小交叉串擾 ( 適用于差分層 )。

分開 LVDS 地和供電平面。

應使用寬帶示波器的高阻抗、低電容示波器探針。

保持信號線分支盡可能短。

應采用多個過孔來連接電源和地平面。

LVDS電纜

采用電纜在電路板之間傳送 LVDS 信號。 但是,由于特殊的阻抗匹配和低偏移要求,一般的電纜不一定適用于 LVDS。 按照下面的指南為 LVDS 應用選擇電纜:

■ 電纜必須符合 LVDS 的 “匹配阻抗”要求。
■ 電纜的偏移應非常小。
■ 導體對必須平衡 ( 例如,兩個導體穿過電纜后應有相同的延時 )。

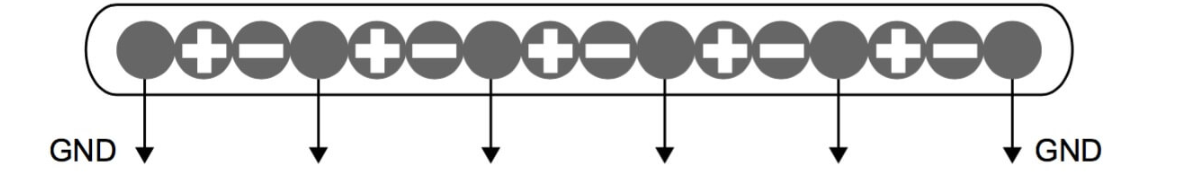

對于低速和距離非常短的傳輸,應采用帶狀電纜。 對于距離較長的傳輸和高速應用, 使用雙絞線 ( 平衡雙絞線適用于這種情況 )。 如果您使用帶狀電纜,必須由地線將信號對分開,帶狀電纜的邊沿連接器不能用于承載信號。 顯示了用于 LVDS 應用的帶狀電 纜。

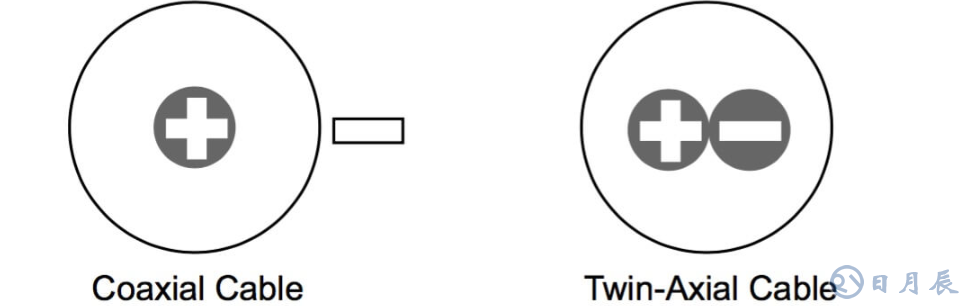

雙軸電纜也可以用于 LVDS,其平衡性能要比同軸電纜好得多。 與同軸電纜相比,由于 場相消效應,雙軸電纜的 EMI 很小。 圖 7 顯示了雙軸和同軸電纜。

為優化性能,使用雙絞線,這是因為 LVDS 接收器能夠抑制這些電纜帶來的共模電磁輻射。 對于較小的傳輸距離 ( 大約 0.5 m),可以采用 CAT3 平衡雙絞線。 距離大于 0.5 m 時,數據速率在 500 MHz 以上的應用,使用 CAT5 平衡電纜。

LVDS 連接器

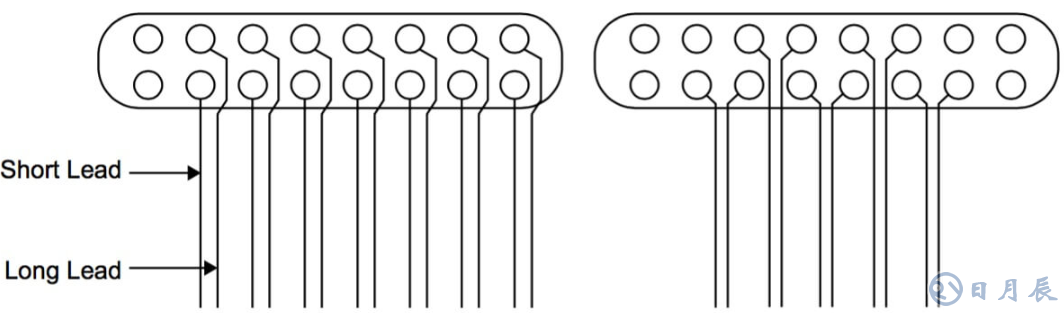

使用連接器連接電路板之間的 LVDS 信號。 圖 8 顯示了 LVDS 連接器較好和較差的例子。 在右面的例子中,差分對長度相同;在左面的例子中,同一差分對的信號有不同的長度,導致出現偏移。

為 LVDS 應用選擇連接器時,請按照下面的指南進行操作。

連接器應具有較小的偏移,阻抗匹配。

應選擇導線長度相同的連接器以降低偏移和交叉串擾。

在連接器上,同一差分對的兩條線應彼此靠近放置。

應在差分對之間放置地引腳。

連接器的終端引腳應可靠的接地,不能用于傳輸高速信號。

連接器所有未使用的引腳都應很好的進行匹配。

總結

為充分發揮高速低噪聲 LVDS 的優勢,設計人員應確保板上和穿過連接器或者電纜的差分走線導體彼此緊密耦合,從而降低噪聲,很好的進行平衡,減小偏移,實現阻抗匹配。、
