1. 工作原理

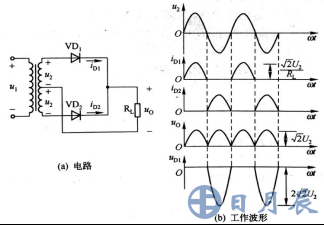

  在單相半波整流電路的基礎上增加一個變壓器副邊繞組u₂和一個整流二極管VD₂，即組成了如圖1(a)所示的單相全波整流電路。

  在u₂的正半周，整流管VD₁導通，電流i_D1經過VD₁流向負載R_L，在R_L上產生上、下負的單向脈動電壓，此時VD₂因承受反向電壓而截止；在u₂的負半周，整流管VD₂導通，電流i_D2經過VD₂流向負載R_L，在R_L上也產生上正、下負的單向脈動電壓，此時VD₁受反向電壓而截止。這樣，在u₂的整個周期內，R_L上均能得到單方向的直流脈動電壓，為全波整流電路，其波形如圖1(b)所示。





  2. 輸出電壓及輸出電流的平均值

  若設整流二極管VD₁和VD₂為理想二極管，并忽略變壓器內阻，全波整流輸出直流脈動電壓u_O的平均值U_O(AV)為

    (1)

  式(1)說明全波整流電路負載所得直流電壓約為電源變壓器副邊有效值的90%。輸出平均電流I_O(AV)為



  3. 二極管的極限參數選擇

  1)最大整流平均電流I_F

  在全波整流電路中，每個二極管的平均電流是輸出平均電流的一半，即

  應選擇整流二極管的最大整流平均電流l_F>I_D(AV)。

  2)最高反向工作電壓U_R

  從全波整流電路可知，在u₂的正、負半周，VD₁和VD₂輪流導通，截止的二極管將承受兩倍的u₂電壓，即每個二極管承受的最大反向電壓U_RM為



  應選擇整流二極管最高反向工作電壓U_R>U_RM。

  綜上所述，與單相半波整流電路相比，單相全波整流電路輸出電壓平均值是其兩倍，而且脈動減?。坏?，二極管承受的最大反向電壓也是其兩倍，且變壓器因兩個繞組交替供電而造成利用率低。
