用示波器維修液晶彩電的方法

　　根據波形的故障特征確定故障范圍

　　在有故障的液晶彩電中，波形的變化是千差萬別的，但仍有一些規律可循，分析起來，主要有以下幾種情況：

　?。?）無波形

　　這種情況反映出信號沒有送到檢測點，可能是電路有開路，使信號中斷，也可能檢測點與地之間有短路的地方。

　?。?）波形幅度、頻率偏差過大

　　波形幅度偏差過大，反映電路工作不正常。例如，耦合電容變值或饋送信號支路電阻阻值增大，一般會使波形幅度衰減很多；放大器工作點的變化，也會引起波形幅度變化。

　　波形頻率偏差過大，除包括波形頻率偏移外，還應包括脈沖寬度失常。維修時應注意觀察和分析。

　　（3）波形形狀發生畸變

　　引起波形畸變的原因，常見的有電容、電阻變值等，也有些是放大器工作失常引起的。

　?。?）波形中有附帶雜波

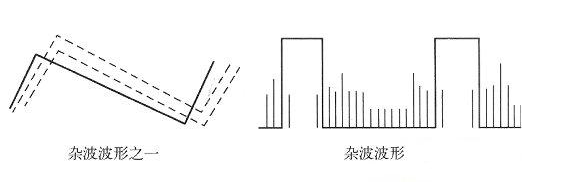

　　在示波器上看不到清晰的波形，而是許多線條平移疊加或雜亂地同時顯示，其中一條波形線較亮，其他的則較暗，通常叫做波形“不干凈”，如下圖所示。造成這種故障的原因是濾波電容失效，某些元器件或電路板漏電等。當然，如果示波器旁有功率較大的變壓器在工作或示波器接地不良，也會造成這種干擾。

　?。?）波形倒轉

　　波形倒轉是指測試波形與正常波形相位相反，正向脈沖變成了反向脈沖，或反向脈沖變成了正向脈沖，多由放大器工作失常或門電路工作不正常引起。

　?。?）波形上疊加有振蕩波

　　波形上疊加有振蕩波，表明電路中存在寄生阻尼振蕩，在開關電源或高壓板電路中較為?！　∫?jiàn)。寄生振蕩的頻率較高，容易由電路輻射出去，再通過電路形成干擾。

　　用示波器維修液晶彩電時，主要有以下幾種常見方法。 

　　  1．信號尋跡法    

　　  信號尋跡法是在維修液晶彩電的過程中，根據故障現象，沿著信號的走向，測量某些關鍵點或延伸測量點的電壓波形。操作者只需掌握彩電的電路結構，掌握各關鍵點信號的特點及正常波形，通過對測試點進行測試，就可以很快查找到故障部位。這是維修中最為常用的一種方法。 

　　  2．監視測量法 

　　  對于不定期出現的故障，或在較長考驗過程中才有可能出現的故障，就要采用監視測量法，就是將示波器探頭 固定地掛在被懷疑的測量點上，進行較長時間的測量。如果被測量點的引腳或焊點過小，不便于懸掛探頭，可在此焊點上加焊長度不超過lcm的細硬導線，但注意 該導線不要和附近其他焊點短路。在導線上輕掛示波器探頭，切勿將電路板上的銅箔扳起來。 

　　3．串聯探頭測量法    

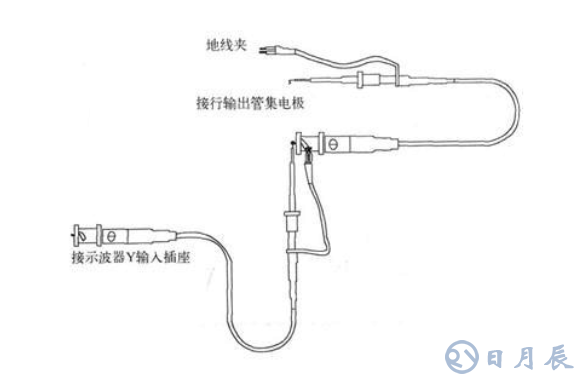

　　  對雙蹤示波器，一般都配有兩個10:1衰減探頭，測量逆程脈沖等較高幅度的電壓波形時，如果沒有100:1的探頭，也可將此兩個10:1的探頭串聯起來，組成100:1探頭使用。使用時，兩探頭衰減開關均置×10位置，首尾相接，使用起來非常方便，如下圖所示。
