在習慣于使用萬用表維修電視的朋友，開始接觸示波器常常會有“手拿探頭，無處安插”的窘境。因為心目中已經有了使用萬用表的條條框框：+B電壓100多伏、小信號電壓無非5V、9V、12V等，找到關鍵點后，表筆一點，順手拈來。這是單指一些穩定的直流電壓而言，用萬用表測量明顯占據優勢。但是對于各種交流信號，尤其是高頻信號來說，維修高手也只能通過萬用表粗略判斷這些信號的有無，甚至完全無法判斷。而同樣的信號借助于示波器來測量，卻可以手到擒來。通過示波器測量不僅可以知道信號的有無，而且可以非常直觀地看到信號的幅度、相位、形狀、持續時間，也可以估算出頻率、電壓值，為修彩電提供了足夠的測量依據。如果有關鍵測試點的正常波形加以比對，很快就可以確定具體故障部位。用示波器檢修彩電時經常測量的關鍵點主要有：行輸出管基極、集電極；行逆程脈沖信號各傳遞通道；集成塊場鋸齒波輸出、場輸出中點；集成塊伴音輸出；集成塊全電視信號端（預視放）；CPU時鐘振蕩等。

　　用示波器檢修彩電，不一定要遵守一些固定的步驟，但對初用示波器修彩電的人，掌握一般的檢修程序則是必要的，往往可少走彎路，起到事半功倍的效果。這里用16個字對檢修的一般程序作簡單概括：準備工作，壓縮范圍，限定范圍，確定故障。   一、準備工作檢測前，先根據故障現象初步分析，并進行萬用表測試穩壓電源輸出電壓、行輸出管集電極電壓和顯像管各腳電壓等常規檢查。有條件的可為彩電接上100W、1：1隔離變壓器。COS5020型通用示波器、SB-05通用示波器、SBT-5同步示波器等示波器的電源都采用了變壓器與電網隔離，因而檢修彩電時不用加接隔離變壓器也可進行測量，測量電源或熱底盤彩電時，要更小心一些就是了。

　　二、彩電關鍵波形測試點與壓縮故障范圍關鍵部分與關鍵點： 

　　  對信號分離點和交匯點等關鍵點檢測，可以抓住要害，初步壓縮故障部位的尋找范圍，提高檢修效率。 

　　  我們以采用A3機心的黃河HC3710彩電為例進行說明。在A3機心中，一些大的信號分離點和交匯點主要有：預視放輸出端子、行輸出管集電極、場輸出級OTL 電路中點、色度信號輸出端子、亮度通道末級放大管、基色矩陣電路等。微處理器部分本身就是個信號集散中心。 

　　  1．預視放輸出端子預視放輸出端子是一個最典型的信號分離點，其信號波形為全電視信號波形，這個關鍵測試點的波形既反映公共通道工作正常與否，又能影響許多后級電路的工作狀態，在信號傳輸中具有“承前啟后”的作用。 

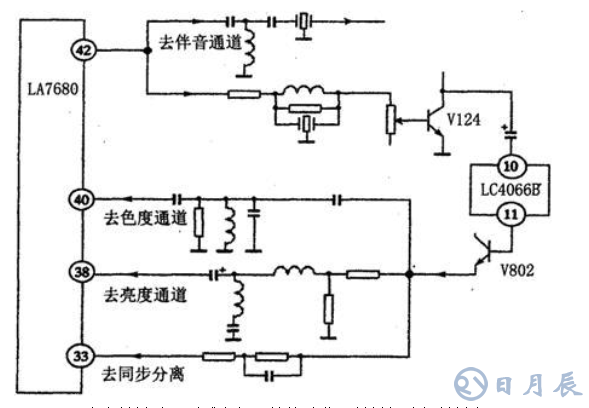

　　  該點信號一般被分別送往亮度通道、色度通道、伴音通道和同步分離電路，在A3機心中為主集成塊LA7680（圖像中放、伴音中頻、視頻、色度和掃描等小信號處理電路）的第（42）腳，見圖1。在TA兩片機中為圖像中放、AGC、AFC視頻檢波和伴音小信號處理集成電路TA7680AP的視頻輸出端子第（15）腳；在JVC7695系列機心中則為圖像中放集成電路TA7607AP的第（12）腳。如果有圖像故障、色彩故障、伴音或行、場均不同步故障，都可先檢測一下預視放輸出這個信號分離點，如果該點波形正常，可分別檢查該點后面的有關電路，如果該點信號不正常，則應檢查預視放的外圍電路。中頻通道以及高頻頭等公共通道電路。

　　視頻幅度調整管V124射極這個信號分離點也很重要，作用基本與LA7680第（42）腳相同，僅無第二伴音中頻信號而已。

　　2．行輸出管集電極在A3機心中，行輸出級除向行偏轉線圈提供偏轉電流外，還提供下列信號： 

　　  （1）向主集成塊LA7680第（26）腳（鑒相器輸入端子）提供行逆程脈沖；

　?。?）向亮度通道末級視放管V241基極提供行消隱脈沖；

　?。?）向微處理器M34300N4的第（39）腳提供屏幕顯示定位用行同步脈沖（用逆程脈沖），因而行輸出級也是一個信號分離點。  

　　 另外，行輸出級還有下列任務： 

　　  （1）向LA7680的第（13）腳視頻及色度通道供電端子和場輸出集成塊LA7837第（1）腳小信號處理電路供電端子提供9．2V直流電壓；

　?。?）向顯像管電路提供燈絲電壓、加速電壓、聚焦電壓和第二陽極高壓（在其他機心中也提供基色矩陣供電電壓及主板小信號處理電路供電電壓）。

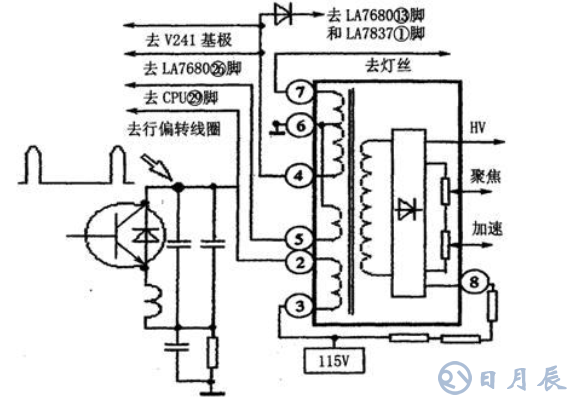

　　檢測的關鍵點是行輸出管的集電極，見圖2。其波形是峰一峰值約1000V的行逆程脈沖，該點波形正常與否，是反映行掃描電路工作是否正常的標志，也影響由行輸出級提供逆程脈沖的LA7680內部的行鑒相器、微處理器的屏顯電路的工作和由行輸出級供電的場掃描以及顯像管電路的工作。行推動級以前、行輸出級以及偏轉線圈支路的故障在行輸出管集電極波形上都能反映出來。如果波形頻率不正常或脈沖波形前沿有突起等，可檢查行輸出級以前的電路，如果逆程脈沖寬度不正常、幅度不正?；蛘逃姓疋彶ㄐ?，則應檢查行輸出級本身，如：逆程電容、行輸出變壓器及偏轉線圈支路等負載。

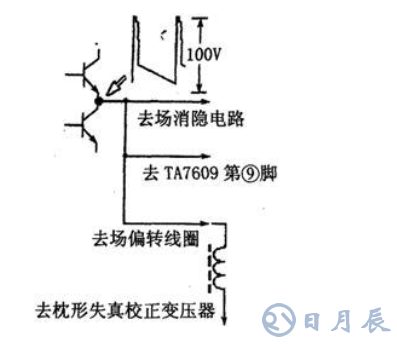

　　3．場輸出級中點A3機心場輸出集成塊LA7837的輸出級為OTL電路。LA7837的第（12）腳向場偏轉線圈L902提供偏轉電流，第（9）腳向微處理器M34300N4的第（38）腳提供屏顯定位的場逆程脈沖（見圖3）。有些機型彩電（如東芝TA兩片機心）場輸出級還向亮度通道末級視放管提供場消隱脈沖（A3機心的場消隱則是從視頻信號中用低通濾波器分離出場同步，再經整型后由LA7680內部加入亮度輸出端子第（24）腳的）。在JVC7695系列機心中，場輸出級還通過場偏轉線圈向枕形失真校正變壓器初級線圈提供場頻鋸齒波。由此看來，場輸出電路也是一個重要的信號分離點，檢測的關鍵點是OTL電路中點，即LA7837的第（12）腳。該腳的波形是峰一峰值為45V的鋸齒形脈沖波形。譬如故障為水平一條亮線，檢測第（12）腳波形以及反饋電路；如果波形幅度很小且嚴重畸變，可檢查場偏轉線圈支路。

　　方法和技巧：這里還要強調指出，在TA兩片機和JVC7695系列機心等彩電中，場輸出級的輸入波形是鋸齒波，但在A3機心中，場輸出集成電路LA7837第（2）腳垂直觸發輸入端子的輸入波形是由主集成塊LA7680的第（32）腳場激勵輸出端子送來的方波脈沖，場鋸齒波是在場輸出集成電路I．A7837內部形成的，LA7837的第（6）腳外接電容為鋸齒波形成電容，LA7837內部單穩態電路產生的脈沖波變成恒流源為鋸齒波形成電容充電，形成線性鋸齒波電壓，充電電流的大小又受LA7837第（4）腳外電路的控制。也就是說，場輸出集成電路LA7837中包括鋸齒波形成電路和“常規場輸出”電路兩部分。因此，壓縮故障范圍時檢測的關鍵點還有LA7837第（2）腳（輸入方波）和第（6）腳（鋸齒波形成），如果LA7837的第（2）腳無方波輸入，也會形成屏幕上水平一條亮線故障；如果圖像場線性不良，可檢查LA7837外圍的鋸齒波形成電路、反饋電路。

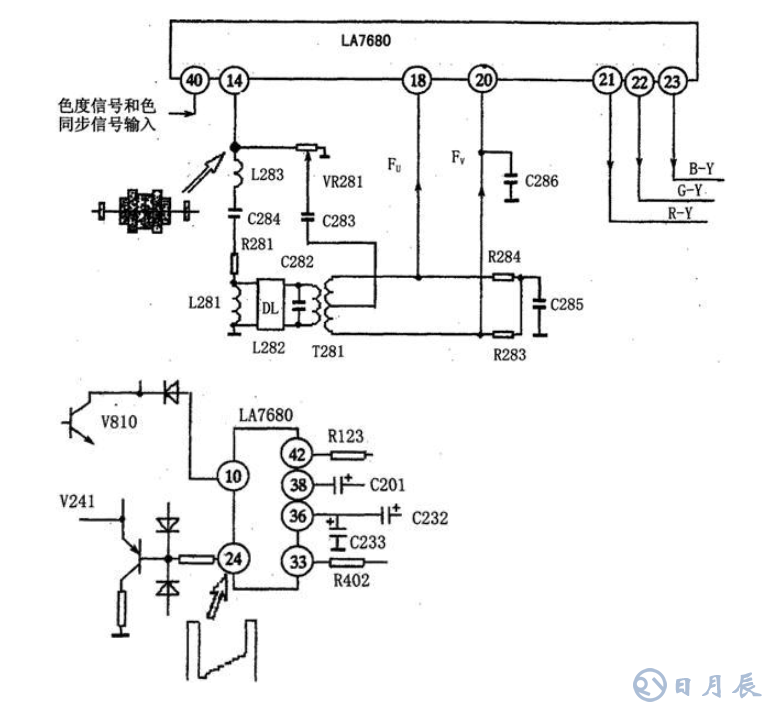

　　4．色度信號輸出端子在A3機心中，從彩色全電視信號中分離出來色度信號和色同步信號，由第（40）腳進入LA7680內部的色度通道，經色度放大、增益控制和色度信號與色同步信號分離以后，從第（14）腳輸出PAL色度信號F（工作于NTSC制時該腳輸出為零），該腳波形反映前面的傳輸、處理過程是否正常。從第（14）腳輸出的色度信號進入延遲線解調器，分離出色度信號的兩個分量Fu和Fv分別經第（18）、（20）腳進入R—Y、B—Y同步解調器解調出R—Y、B—Y兩個色差信號，再經色度矩陣電路產生幅度適合的R—Y、G—Y、B—Y三個色差信號分別由第（21）、（22）、（23）腳輸出。所以第（14）腳是一個重要的信號分離點（見圖4）。觀察其波形是否正?？梢詫⒐收戏秶鷦澰诘冢?4）腳以前或第（14）腳以后。

　　5．LA7680的第（24）腳（或末級視放管V24l基極）LA7680的第（24）腳（或末級視放管V241基極）是個信號交匯點（見圖5）。加在這里的信號，除LA7680第（24）腳內部來的亮度信號外（含場消隱脈沖信號），還有行輸出變壓器第（5）腳來的行消隱脈沖和微處理器M34300N4第（3）腳來的屏幕字符期間消隱脈沖。檢測該點波形可以得到許多信息。如該腳行逆程脈沖幅度小但信號波形正常時，可查二極管VD243支路；如該腳波形在控制操作期間無任何變化（現象為字符拖尾），可查二極管VD741支路；如該腳波形直流分量正常，逆程脈沖幅度正常，但無信號波形（現象為：無光柵、有屏顯、有聲音），可查LA7680第（38）腳（視頻信號輸入端子）外圍電路；如該腳波形直流分量升高，并將逆程脈沖淹沒僅余2V左右（現象為：無光柵、有屏顯、有聲音），可查LA7680第（33）腳（同步分離電路信號輸入端予）外接元件或末級視放管V241及其集電極電阻R246等；如該腳波形直流分量升高，并將逆程脈沖淹沒僅余2V左右（現象為：無光、無聲，有屏顯），可查LA7680第（10）腳（AGC檢波電壓濾波端子）外接元件，并檢查是否處于TV狀態。 

　　6．基色矩陣電路基色矩陣電路是一組信號交匯點，加在這里的信號有亮度通道末級放大管送來的亮度信號和色度通道送來的三個色差信號R—Y、G—Y、B—Y，在三個末級視放輸出管的集電極產生放大、倒相了的R、G、B三基色電壓送往顯像管的三個陰極。A3機心中的綠色字符放大管V641集電極輸出的屏顯字符信號，也加在綠輸出管V621的集電極，與綠基色信號一并送往綠陰極。檢測到達信號交匯點的各路信號及其合成后的基色信號，可以將故障范圍劃在矩陣電路以前或矩陣電路本身。
