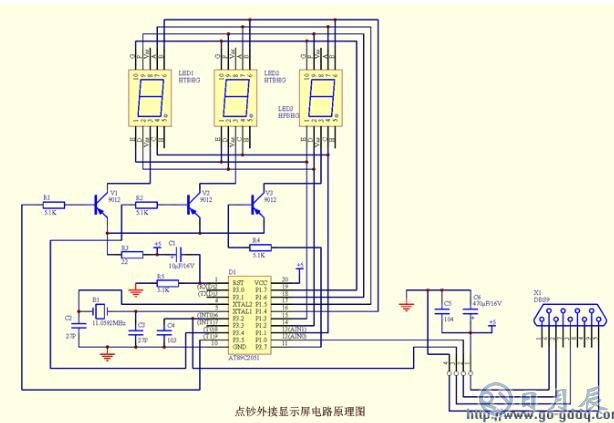

從圖上可以清楚的看出：點鈔機的外接顯示屏主要由單片機Atmel公司生產的AT89C2051、三只七段共陽數碼管LED1~LED3、晶體三極管V1~V3和相應的電阻電容及插頭所組成。
大家知道，LED數碼管是由發光二極管作為顯示字段的數碼型顯示器件。在數碼管顯示器中，一般情況下都采用動態掃描式顯示方式。所謂掃描式，就是當有多個七段（帶小數點的為八段）顯示器要顯示時，將其各個對應引腳接在一起，也就是說，所有的a段接在一起，b段也接在一起，依此類推。而利用各七段顯示器的共陽（或共陰）極來確定哪一個七段顯示器要顯示。這樣做的目的有二：（1）省電；（2）節省輸出端口。
本電路利用89C2051的端口與數碼的筆段接法為： P1.1--》C; P1.2--》D; P1.3--》E; P1.4--》B; P1.5--》A; P1.6--》F; P1.7--》G ，且三只數碼管的筆段a~g又是并聯在一起的。數碼管的公共端com分別由 P3.5--》V1; P3.4--》V2; P3.7--》V3 進行控制。
這里順利說明下，不知大家是否看出，無論是段碼還是公共端都沒有按相應引腳順序來接，這是為什么？在實際應用中，經常會有這種接法，這就是我們通常所說的“硬件加密”法。
P1口是一8位雙向I/O口，口引腳P1.2~P1.7提供內部上拉電阻。P1.0和P1.2要求外上接電阻。尤其是P1.0這個上接電阻接在了點鈔機的主控板上，若要單獨使用這個顯示器，不要忘了加只5.1K的上接電阻。
工作原理說明如下：
1. 欲使LED1顯示器亮，需使V1導通，即P3.5=0，同理LED2欲亮時，P3.4=0。
2. 由于共享a~g引腳，因此一次只能導通一個晶體管，否則會同時顯示相同的數字。
3. 利用視覺暫留原理，V1~V3導通頻率16次/秒以上，注意頻率太低數字會閃爍，頻率太高數字會模糊變暗。
4. 顯示數字時，須先送FFH到P1口關閉LED，再送顯示碼，否則容易造成視覺干攏。
5. R3為限流電阻。
通過對LED數碼管顯示原理的了解，再明確一下點鈔機外接顯示器的功能，你到銀行存過款嗎？當你將錢交給營業員后，她就會將錢放入點鈔機，一是為了點數，二是為了鑒別鈔票的真?zhèn)巍Ｍ瑫r在柜臺上會有一個顯示器，使你也能看到你的錢幣的張數。這個顯示器就是點鈔機的外接顯示器，它顯示的數字與點鈔機是同步的，清點完之后，數字會一直保持，待下一次清點時，它會自動復位，從零開始進行累加。
數碼管的顯示原理和點鈔機外接顯示器的基本功能搞清楚之后，下面我們就開始編寫程序。
外接顯示器共陽LED數碼管顯示段編碼
顯示數P1.7（G）P1.6（F）P1.5（A）P1.4（B）P1.3（E）P1.2（D）P1.1（C）P1.0（空）字段碼01000000181H111101101EDH20100001143H30100100149H4001011012DH50001100119H60001000111H711001101CDH80000000101H90000100109H
鈔機外接顯示屏的匯編程如下：
;*標題：點鈔機外接顯示屏
;*描述：采用AT89C2051芯片，晶振頻率：11.0592MHz。
;*初始狀態數碼管個位顯示“0”，最大計數范圍：999。
LED1BITP3.5;百位（定義數碼管公共端）
LED2BITP3.4;十位
LED3BITP3.7;個位
JSQ0DATA50H;脈沖計數單元高字節
JSQ1DATA51H;脈沖計數單元低字節
LED01DATA3AH;顯示段碼緩存器（百位）
LED02DATA3BH;十位
LED03DATA3CH;個位
R31DATA1FH
;*=======================================================*
ORG0000H
AJMPSTART;復位轉主程序
ORG0003H;INT0的入口地址
AJMPINT0_P32
;*------------------------------------------------------*
;主程序0030H單元開始
;*------------------------------------------------------*
ORG0030H;跳過中斷向量區
START： MOV R0，#7FH
CLRA
DEL1： MOV @R0，A;預使用單元清0
DJNZR0，DEL1
MAIN： MOV SP，#60H;60H為棧頂位置初值
SETBIT0;置INT0為邊沿觸發方式
MOV IP，#00000001B;置INT0為高優先級中斷
MOV IE，#10000001B;INT0開中
MOV JSQ0，#0;計數單元清0
MOV JSQ1，#0
CLRP1.0;注意在軟件模擬調試時，P1.0由于沒有接外部上拉電阻，
;拉低后就無法拉高。為了調試方便可選取89C51進調試
;*--------------------------------------------------------*
DIR0_0:JBP1.0，DIR0_01;當點鈔機已復位，但未放入紙幣，所以未中斷
MOV R31，#28
ACALLDELAY2;延時1ms，去抖動
JBP1.0，DIR0_01
SETBP1.0
MOV JSQ0，#0;復位信正確，計數單元清0
MOV JSQ1，#0
ACALLHB2;將16進制數轉換為BCD碼
ACALLTHIF0;調用轉換顯示值子程序
DIR0_01：
MOV A，LED01;當十位，百位數=0時，將其屏蔽
CJNEA，#81H，DIR0_02
MOV LED01，#0FFH
MOV A，LED02
CJNEA，#81H，DIR0_02
MOV LED02，#0FFH
DIR0_02：
SETBLED1;LED1位顯示停
MOV P1，LED03;讀個位段碼
CLRLED3;LED1個位顯示
MOV R31，#42
ACALLDELAY2;延時2ms
SETBLED3;LED1位顯示停
MOV P1，LED02;讀十位段碼
CLRLED2;LED2十位顯示
MOV R31，#42
ACALLDELAY2
SETBLED2;LED2十位顯示停
MOV P1，LED01;讀百位段碼
CLRLED1;LED1百位顯示
MOV R31，#42
ACALLDELAY2
AJMPDIR0_0;不斷循環顯示，并等待中斷
;*=======================================================*
;計數復位時，點鈔機主程序會先給出一個復位信號，并持續一段時間，
;接著給出計數脈沖
INT0_P32：
PUSHACC;保護現場
PUSHDPH
PUSHDPL
JBP1.0，INT0_01;當點鈔機
MOV R31，#28
ACALLDELAY2;延時1ms，去抖動
JBP1.0，INT0_01
SETBP1.0;清除復位信號
MOV JSQ0，#0;復位信正確，計數單元清0
MOV JSQ1，#0
INT0_01：
MOV A，JSQ1;低字節計數單元加1
INCA
MOV JSQ1，A
JNZINT0_02
INCJSQ0;當有進位時，高字節單元加1
INT0_02：
ACALLHB2;將16進制數轉換為BCD碼
ACALLTHIF0;調用轉換顯示值子程序
POPDPL;恢復現場
POPDPH
POPACC
RETI;中斷返回
;*=======================================================*
;*雙字節十六進制整數轉換成雙字節ＢＣＤ碼整數
;入口條件：待轉換的雙字節十六進制整數在R6、R7中。
;出口信息：轉換后的三字節ＢＣＤ碼整數在R3、R4、R5中。
;影響資源：PSW、A、R2～R7堆棧需求：２字節
;*=======================================================*
HB2：
MOV R6，JSQ0;高字節單元送入R6
MOV R7，JSQ1;低字節單元送入R7
CLRA;BCD碼初始化
MOV R3，A
MOV R4，A
MOV R5，A
MOV R2，#10H;轉換雙字節十六進制整數
HB3：
MOV A，R7;從高端移出待轉換數的一位到CY中
RLCA
MOV R7，A
MOV A，R6
RLCA
MOV R6，A
MOV A，R5;BCD碼帶進位自身相加，相當于乘2
ADDCA，R5
DAA;十進制調整
MOV R5，A
MOV A，R4
ADDCA，R4
DAA
MOV R4，A
MOV A，R3
ADDCA，R3
MOV R3，A;雙字節十六進制數的萬位數不超過6，不用調整
DJNZR2，HB3;處理完16bit
RET
;*=======================================================*
;*將BCD碼解壓后，轉換為十進制顯示符
;*=======================================================*
THIF0：;將壓縮BCD碼解壓（因最大數為999，所以［R3］=0）
MOV A，R5;取數據
ANLA，#0FH;屏蔽高4位，取出低4位
MOV 32H，A;存?zhèn)€位
MOV A，R5
SWAPA;交換
ANLA，#0FH
MOV 31H，A;存十位
MOV A，R4;取數據
ANLA，#0FH;屏蔽高4位，取出低4位
MOV 30H，A;存百位
;*將BCD轉換為十進制顯示符
MOV DPTR，#TABD;置數碼表首址
MOV R0，#30H;置顯示數首址
MOV R1，#LED01;置字段碼暫存器首址
MOV R2，#03H;置循環數
THIF1：
MOV A，@R0;取顯示數
MOV CA，@A+DPTR;讀字段碼
MOV @R1，A;存字段碼
INCR0;修改顯示數地址
INCR1;修改字段碼暫存器地址
DJNZR2，THIF1;判斷循環是否結束
RET
TABD：
DB81H，0EDH，43H，49H，2DH，19H;共陽字段表，0～5顯示符
DB11H，0CDH，01H，09H;6～9顯示符
;*=======================================================*
;*延時子程序
DELAY2：
L2:PUSHR31
L3:DJNZR31，L3
POPR31
DJNZR31，L2
RET
END
