用電壓法維修電路

電壓法也是要通電才能測量電路，但是不用斷開電路，是直接在電路板上測量，是很方便的一種電路維修方法。

把萬用表調節到電壓檔位，

把電路板通電，

用紅表筆鏈接高位電壓點，用黑表筆鏈接底線，或者低位電壓點。

測出電壓數據，觀察數據的變化是否在正常范圍內。

數據對參照可以從另一塊正常的電路板獲得。

如果電壓不在正常范圍，那么判斷是否有關元器件已經損壞，換上一個完好的元器件。

萬用表電壓法如何查找線路故障？

電壓法是最常用且有效的電路檢查方法。

電子電路在正常工作時，電路中各點的工作電壓表征了一定范圍內元器件、電路工作的情況，當出現故障時電壓必然發生改變。電壓檢查法運用萬用表查出電壓異常情況，并根據電壓的變化情況和電路的工作原理作出推斷，找出具體的故障原因。

一、電壓檢查法的原理

通過檢測電路中某些測試點工作電壓有還是沒有、偏大還是偏小，判斷產生電壓變化的原因，這個原因也就是故障的原因。

電路在正常工作時，各部分的工作電壓值是唯一的，當電路出現開路、短路、元器件性能變化等情況，電壓值必然會有相應的變化，電壓檢查法就是要檢測到這種變化情況，然后加以分析。

二、電壓檢查法的測量對象

電子電路中主要有以下幾種電壓。

1、交流市電電壓，220V，50Hz。

2、交流低壓，幾伏到幾十伏不等。

3、直流工作電壓，有可能是幾伏到幾十伏，也可能是幾百伏甚至更高（視頻設備中可能高達上萬伏）。

4、音頻信號電壓，幾毫伏到幾十伏不等。

三、測量交流電壓

1、測量交流市電電壓

萬用表調至交流750V檔位（不同萬用表檔位可能不同），測量電源變壓器一次繞組兩端，應有220V，如果沒有，檢查是否電源插口沒接好或者沒電。

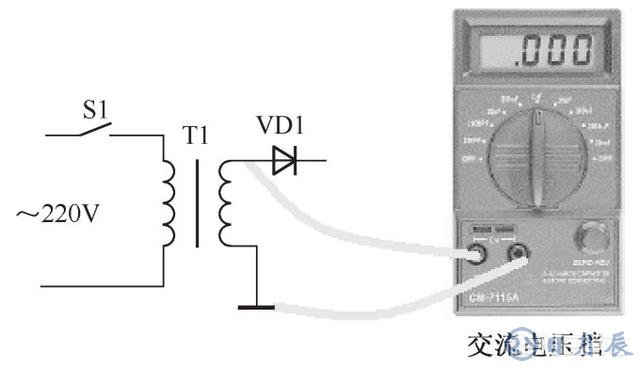

2、測量交流低壓

選擇萬用表交流電壓檔位的合適量程，測量電源變壓器二次側輸出電壓，在確認輸入電壓正常的情況下，如果沒有低壓輸出，則多數是電源變壓器一次繞組開路，也有小概率可能是二次繞組斷線。

四、測量直流工作電壓

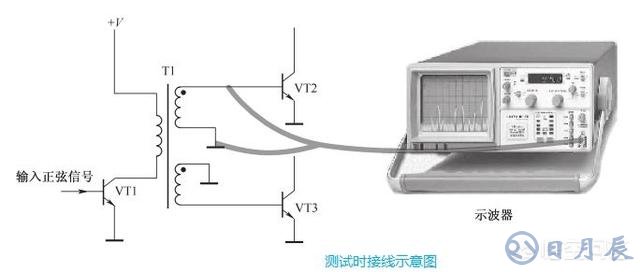

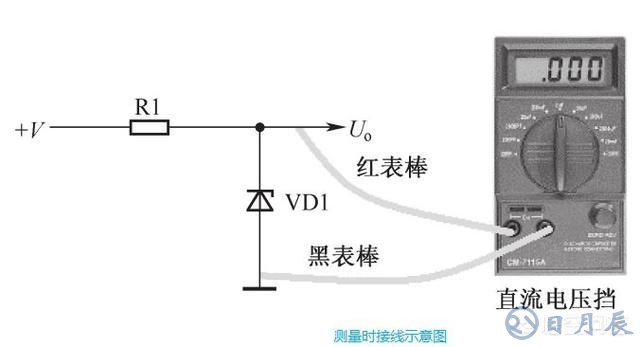

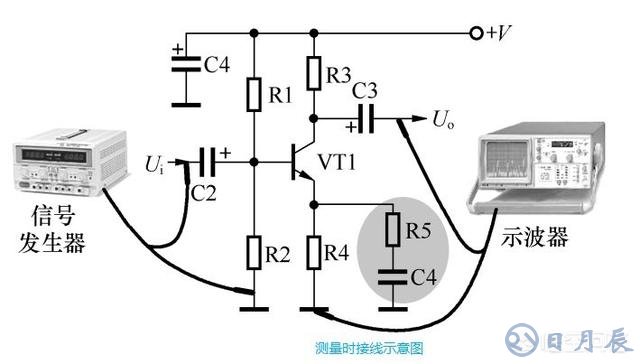

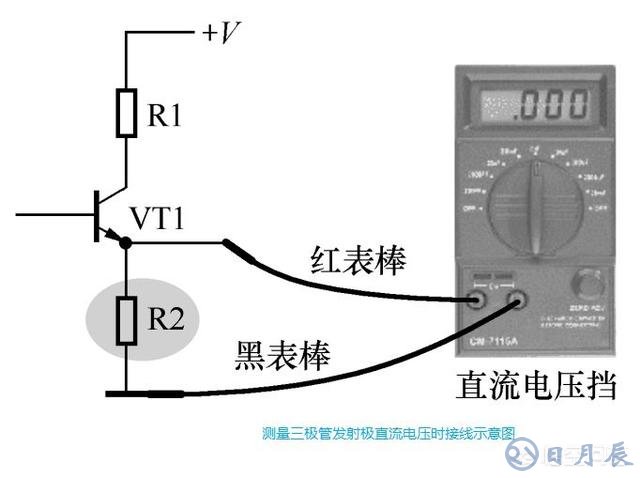

測量直流電壓時，選擇合適的直流電壓檔，黑表筆接地線，紅表筆接待測點，根據測量結果判斷。

1、整機直流工作電壓空載時比工作時高出好幾伏，越高說明電源內阻越大。

2、整機中整流電路輸出端直流電壓最高，沿RC濾波、退耦電路逐漸降低。

3、有極性電解電容兩端電壓，正極端高于負極端。

4、如果電容兩端電壓為零，只要電路中有直流工作，則說明該電容已短路。電感兩端直流電壓應接近于零，否則是開路故障。

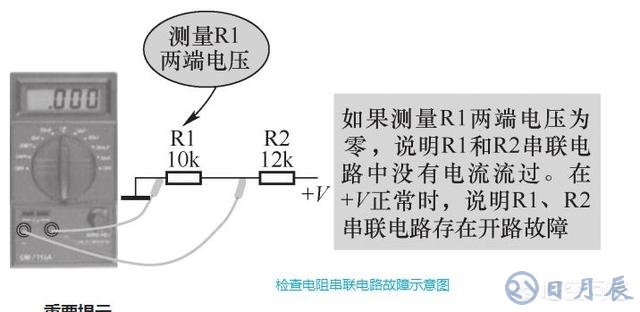

5、電路中有直流工作電壓時，電阻兩端應有壓降，否則電阻電路有故障。

6、電感兩端直流電壓不為零，說明電感開路。

五、電壓檢查法的特點

1、測量電壓時，萬用表是并聯連接，無需對元器件，電路做任何調整，操作方便

2、電路中的電壓數據對故障的判斷是可靠的

3、詳細、準確的電壓測量需要整機電路圖中的有關電壓數據。

六、電壓檢查法的適用范圍

1、交流電路故障

2、直流電路故障

3、其它電路故障
