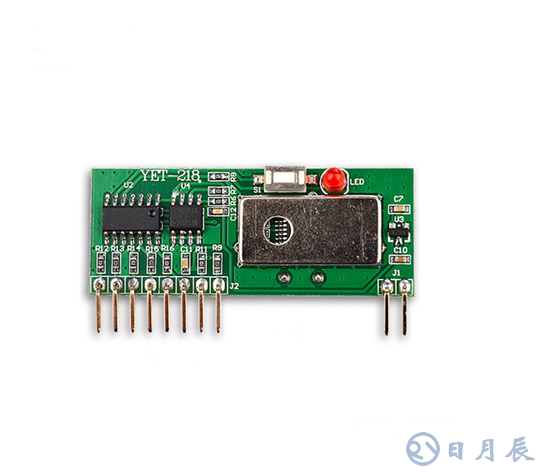

無線發射與接收模塊

　　無線發射模塊中我們常用的編碼方式是固定碼和滾動碼。滾動碼是固定碼的升級換代產品，現幾乎涉及保密的，都使用滾動編碼方式。即使有這樣的編碼方式使其具備遠程控制的功能。

　　無線發射接收模塊是從事數字音頻無線傳輸、數字視頻無線傳輸、無線數據通信、無線傳輸系統、無線遙控和遙測系統、無線數據采集系統、無線網絡、無線安全防范系統等應用中，無線收發電路的設計一直是無線應用的一個瓶頸。無線收發模塊整合了高頻鍵控收發電路的功能，以特小體積更低成本實現高速數據傳輸?shù)墓δ堋?/p>

　　無線發射與接收模塊的5大優勢：

　　1.安裝維護方便、繞射能力強、組網結構靈活、大范圍覆蓋。

　　無線接收發射模塊適合于點多而分散、地理環境復雜等應用場合，可廣泛應用于水文、油田、電力、交通、氣象、環保、保安、銀行、稅務、報警、GPS定位信息回傳、GIS等領域的監控、采集數據的實時傳送，滿足客戶對于數據實時性、準確性的要求，大大降低人員勞動強度和企業運營成本。

　　2.簡單易用的硬件接口功能。

　　無線接收發射模塊可以將模塊用2.54mm腳距的排針焊在主板上，可方便的與232接口實現串口數據傳輸。同時也提供了簡單易懂的傻瓜軟件包下載及技術支持，客戶不需要再為復雜的寄存器配制而浪費時間和精力，這樣可以縮短2.4G產品的應用研發周期，降低開發難度，節約研發成本。

　　3.性?xún)r(jià)比高。

　　無線接收發射模塊可以在很多地方運用，其發射模塊與接收模塊均只有大拇指大小，為業界最微型的模塊之一。

　　4.靈敏度高。

　　無線接收發射模塊的接收機的靈敏度與收發環境有關，不同的收發環境會有不同的收發距離，它能夠直接代替有線的RS485網，是一款低價格、高性能的ASK/OOK（ON-OFFKeyed）無線接收模塊，主要應用與無線遙控接收領域。與其它超外差接收模塊比較，帶有濾波芯片、具有價格便宜，性能好穩定特點。靈敏度能達到-120dBm，大大增加了接收距離。

　　5.功耗低。

　　無線接收發射數據模塊采用ASK方式調制，以降低功耗，當數據信號停止時發射電流降為零，數據信號與發射模塊輸入端可以用電阻或者直接連接而不能用電容耦合，否則發射模塊將不能正常工作。數據電平應接近數據模塊的實際工作電壓，以獲得較高的調制效果。

　　隨著智能家居生活水平的提升，無線發射接收模塊被廣泛應用于各類電動銀幕，電動門窗，智能家居控制，智能家居防盜等場所。別看它只是一個小小的模塊，卻起著不可小覷的作用。

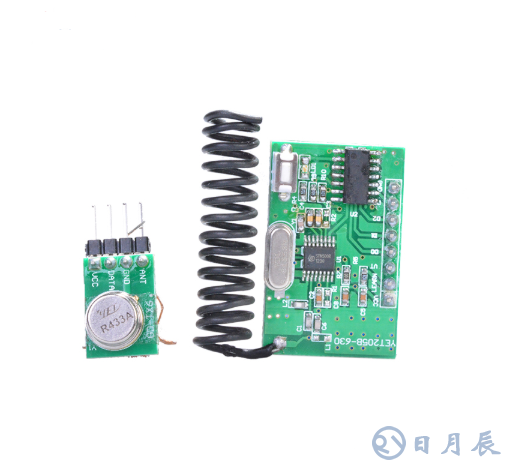

　　無線發射模塊相對應的接收模塊常用的有兩種：即超再生接收和超外差接收。

　　1、超再生檢波接收器

　　超再生檢波電路實際上是一個受間歇振蕩?kù)澲频母哳l振蕩器，這個高頻振蕩器采用電容三點式振蕩器，振蕩頻率和發射器的發射頻率相一致。而間歇振蕩又是在高頻振蕩的振蕩過程中產生的，反過來又鞚制著高頻振蕩器的振蕩與間歇。而間歇振蕩的頻率是由電路的參數決定的（一般為1百到幾百千赫）。這個頻率選低了，電路的抗干擾性能較好，但接收靈敏度較低，反之，頻率選高，接收靈敏度較好，但抗干擾性能變差。超再生檢波電路有很高的增益，在未收到鞚制信號時，由于受外界雜散信號的干擾和電路自身的熱騷動，產生一種特有的噪聲，叫超噪聲，這個噪聲的頻率范圍為0.3～5kHz之間，聽起來像流水似的“沙沙”聲。在無信號時，超噪聲電平很高，經濾波放大后輸出噪聲電壓;當有鞚制信號到來時，電路諧振，超噪聲被抑制，高頻振蕩器開始產生振蕩，輸出信號。

　　2、超外差接收檢波接收器

　　超外差式接收電路的工作原理和一般的超外差式收音機的原理相同。它將接收到的信號加以放大，并和本機產生的等幅振蕩信號相減，產生一個固定頻率的中頻信號，這個中頻信號的幅度中包含有低頻調制的鞚制信號，將這個中頻信號加以?xún)杉?jí)或三級放大，然后進行檢波，將中頻信號中所包含的低頻指令信息取出，就得到正確的遙鞚信號。由于中頻放大器設有自動增益鞚制回路，因此，它的增益可以設計得很高而工作十分穩壓，這就使得超外差接收機不論對強信號還是弱信號，都能做到基本相同的放大倍數，也正是因?yàn)椴捎昧酥蓄l放大器，它的信號放大倍數可以達到很大，也就使電路的接收靈敏度大大提高，一般可達到0.1mV左右，與超再生檢波電路相比，超外差式接收模塊，無論在接收靈敏度上，還是選擇性上都有很大的提高，在抗干擾方面更加顯著。

　　無線發射接收模塊的三大作用：

　　作用一、用于組建星型拓?fù)浣Y(jié)構的無線通訊網絡。并且必需是多點的星型拓?fù)浣Y(jié)構，某些非凡場所需要無線通訊。一方面這種發射和接收模塊的價格低廉，構成星型拓?fù)浣Y(jié)構的費用相對較低;另一方面這種發射和接收模塊可采用模塊化設計，體積小、使用方便、易于集成。對于通訊速度要求不太高、距離較近的無線網絡來說，這種發射和接收模塊十分實用。

　　作用二、用于無線多通道（并行）控制。如復雜的遙控機器人等，某些場所需要多通道（并行）控制。一種方法是用接收模塊直接和解碼器相連，然后再和繼電器等電子元器件相連，驅動后續的被控對象;另一種方法是用接收模塊和單片機相連，經過數據的處置后，再用單片機連接繼電器等電子元器件，驅動后續的被控對象。通常一對發射和接收模塊最多可以實現六路并行的無線控制，假如要求的通道數大于六路，可以采用多對發射和接收模塊，同時工作來滿足實際的需要。

　　作用三、用于通用串口（RS232無線數據傳輸。通常有很多控制儀器和設備采用串口，而與這些設備通訊必需滿足串口要求。某些非凡場所，工業控制現場。必需使用無線傳輸方式時，可以很自然地選擇本文所提到發射和接收模塊。但在此必須說明的要采用此種通訊方式，必需先在發射端和接收端分別編制相應的軟件實現文件格式的轉換，才能達到無線通訊的目的，假如通訊系統是全雙工的，則可以采用兩對射和接收模塊，同時工作來實現。

　　無線收發模塊的3大優點

　　1、無線收發模塊自身輻射極小，加上電路模塊背面網狀接地銅箔的屏蔽作用，可以減少自身振蕩的泄漏和外界干擾信號的侵入。

　　2、天線輸入端有選頻電路，而不依賴1/4波長天線的選頻作用，控制距離較近時可以剪短甚至去掉外接天線。

　　3、無線收發模塊輸出端的波形在沒有信號比較干凈，干擾信號為短暫的針狀脈沖，而不象其它超再生接收電路會產生密集的噪聲波形，所以抗干擾能力較強。

　　無線發射模塊的抗干擾性能：它的主要優點是它的抗干擾性能強。所謂抗干擾好，主要是指無線發射模塊在輸入信號噪聲比（簡稱信噪比S/N）相同的條件下，無線發射模塊調頻接收機輸出端的信噪比大于調幅接收機輸出端的信噪比。無線發射模塊采用的是聲表諧振器SAW穩頻，無線發射模塊頻率穩定度極高，具有極高性?xún)r(jià)比，無線發射模塊有完善的抗靜電保護，在行業中有相當好的作用。
