動態掃描顯示接口是單片機中應用最為廣泛的一種顯示方式之一。其接口電路是把所有顯示器的8個筆劃段a-h同名端連在一起，而每一個顯示器的公共極COM是各自獨立地受I/O線控制。CPU向字段輸出口送出字形碼時，所有顯示器接收到相同的字形碼，但究竟是那個顯示器亮，則取決于COM端，而這一端是由I/O控制的，所以我們就可以自行決定何時顯示哪一位了。而所謂動態掃描就是指我們采用分時的方法，輪流控制各個顯示器的COM端，使各個顯示器輪流點亮。

在輪流點亮掃描過程中，每位顯示器的點亮時間是極為短暫的（約1ms），但由于人的視覺暫留現象及發光二極管的余輝效應，盡管實際上各位顯示器并非同時點亮，但只要掃描的速度足夠快，給人的印象就是一組穩定的顯示數據，不會有閃爍感。

下圖所示就是我們的實驗板上的動態掃描接口。由89C51的P0口能灌入較大的電流，所以我們采用共陽的數碼管，并且不用限流電阻，而只是用兩只1N4004進行降壓后給數碼管供電，這里僅用了兩只，實際上還可以擴充。它們的公共端則由PNP型三極管8550控制，顯然，如果8550導通，則相應的數碼管就可以亮，而如果8550截止，則對應的數碼管就不可能亮，8550是由P2.7，P2.6控制的。這樣我們就可以通過控制P27、P26達到控制某個數碼管亮或滅的目的。

下面的這個程序，就是用實驗板上的數碼管顯示0和1。

FIRST EQU P2.7 ;第一位數碼管的位控制

SECOND EQU P2.6 ;第二位數碼管的位控制

DISPBUFF EQU 5AH ;顯示緩沖區為5AH和5BH

ORG 0000H

AJMP START

ORG 30H

START：

MOV SP，#5FH ;設置堆棧

MOV P1，#0FFH

MOV P0，#0FFH

MOV P2，#0FFH ;初始化，所顯示器，LED滅

MOV DISPBUFF，#0 ;第一位顯示0

MOV DISPBUFF+1，#1 ;第二握顯示1

LOOP：

LCALL DISP ;調用顯示程序

AJMP LOOP

;主程序到此結束

DISP：

PUSH ACC;ACC入棧

PUSH PSW ;PSW入棧

MOV A，DISPBUFF ;取第一個待顯示數

MOV DPTR，#DISPTAB ;字形表首地址

MOVC A，@A+DPTR ;取字形碼

MOV P0，A ;將字形碼送P0位（段口）

CLR FIRST ;開第一位顯示器位口

LCALL DELAY ;延時1毫秒

SETB FIRST ;關閉第一位顯示器（開始準備第二位的數據）

MOV A，DISPBUFF+1 ;取顯示緩沖區的第二位

MOV DPTR，#DISPTAB

MOVC A，@A+DPTR

MOV P0，A ;將第二個字形碼送P0口

CLR SECOND ;開第二位顯示器

LCALL DELAY ;延時

SETB SECOND ;關第二位顯示

POP PSW

POP ACC

RET

DELAY： ;延時1毫秒

PUSH PSW

SETB RS0

MOV R7，#50

D1： MOV R6，#10

D2： DJNZ R6，$

DJNZ R7，D1

POP PSW

RET

DISPTAB:DB 28H，7EH，0a4H，64H，72H，61H，21H，7CH，20H，60H

END

從上面的例子中可以看出，動態掃描顯示必須由CPU不斷地調用顯示程序，才能保證持續不斷的顯示。

上面的這個程序可以實現數字的顯示，但不太實用，為什么呢？這里僅是顯示兩個數字，并沒有做其他的工作，因此，兩個數碼管輪流顯示1毫秒，沒有問題，實際的工作中，當然不可能只顯示兩個數字，還是要做其他的事情的，這樣在二次調用顯示程序之間的時間間隔就不一不定了，如果時間間隔比較長，就會使顯示不連續。而實際工作中是很難保證所有工作都能在很短時間內完成的。況且這個顯示程序也有點“浪費”，每個數碼管顯示都要占用1個毫秒的時間，這在很多合是不允許的，怎么辦呢？我們可以借助于定時器，定時時間一到，產生中斷，點亮一個數碼管，然后馬上返回，這個數碼管就會一直亮到下一次定時時間到，而不用調用延時程序了，這段時間可以留給主程序干其他的事。到下一次定時時間到則顯示下一個數碼管，這樣就很少浪費了。

Counter EQU 59H ;計數器，顯示程序通過它得知現正顯示哪個數碼管

FIRST EQU P2.7 ;第一位數碼管的位控制

SECOND EQU P2.6 ;第二位數碼管的位控制

DISPBUFF EQU 5AH ;顯示緩沖區為5AH和5BH

ORG 0000H

AJMP START

ORG 000BH ;定時器T0的入口

AJMP DISP ;顯示程序

ORG 30H

START：

MOV SP，#5FH ;設置堆棧

MOV P1，#0FFH

MOV P0，#0FFH

MOV P2，#0FFH ;初始化，所顯示器，LED滅

MOV TMOD，#00000001B ;定時器T0工作于模式1（16位定時/計數模式）

MOV TH0，#HIGH（65536-2000）

MOV TL0，#LOW（65536-2000）

SETB TR0

SETB EA

SETB ET0

MOV Counter，#0 ;計數器初始化

MOV DISPBUFF，#0 ;第一位始終顯示0

MOV A，#0

LOOP：

MOV DISPBUFF+1，A ;第二位輪流顯示0-9

INC A

LCALL DELAY

CJNE A，#10，LOOP

MOV A，#0

AJMP LOOP ;在此中間可以按排任意程序，這里僅作示范。

;主程序到此結束

DISP： ;定時器T0的中斷響應程序

PUSH ACC ;ACC入棧

PUSH PSW ;PSW入棧

MOV TH0，#HIGH（65536-2000） ;定時時間為2000個周期，約2170微秒（11.0592M）

MOV TL0，#LOW（65536-2000）

SETB FIRST

SETB SECOND ;關顯示

MOV A，#DISPBUFF ;顯示緩沖區首地址

ADD A，Counter

MOV R0，A

MOV A，@R0 ;根據計數器的值取相應的顯示緩沖區的值

MOV DPTR，#DISPTAB ;字形表首地址

MOVC A，@A+DPTR ;取字形碼

MOV P0，A ;將字形碼送P0位（段口）

MOV A，Counter ;取計數器的值

JZ DISPFIRST ;如果是0則顯示第一位

CLR SECOND ;否則顯示第二位

AJMP DISPNEXT

DISPFIRST：

CLR FIRST ;顯示第一位

DISPNEXT：

INC Counter ;計數器加1

MOV A，Counter

DEC A ;如果計數器計到2，則讓它回0

DEC A

JZ RSTCOUNT

AJMP DISPEXIT

RSTCOUNT：

MOV Counter，#0 ;計數器的值只能是0或1

DISPEXIT：

POP PSW

POP ACC

RETI

DELAY： ;延時130毫秒

PUSH PSW

SETB RS0

MOV R7，#255

D1： MOV R6，#255

D2： NOP

NOP

NOP

NOP

DJNZ R6，D2

DJNZ R7，D1

POP PSW

RET

DISPTAB:DB 28H，7EH，0a4H，64H，72H，61H，21H，7CH，20H，60H

END

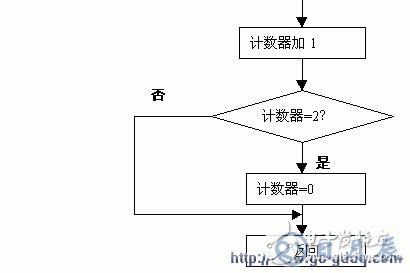

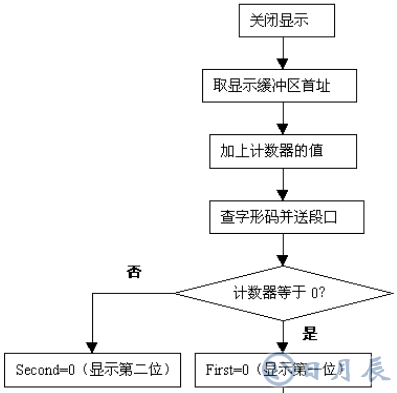

從上面的程序可以看出，和靜態顯示相比，動態掃描的程序稍有點復雜，不過，這是值得的。這個程序有一定的通用性，只要改變端口的值及計數器的值就可以顯示更多位數了。下面給出顯示程序的流程圖。
