1．實驗任務

用P1.0輸出1KHz和500Hz的音頻信號驅動揚聲器，作報警信號，要求1KHz信號響100ms，500Hz信號響200ms，交替進行，P1.7接一開關進行控制，當開關合上響報警信號，當開關斷開告警信號停止，編出程序。

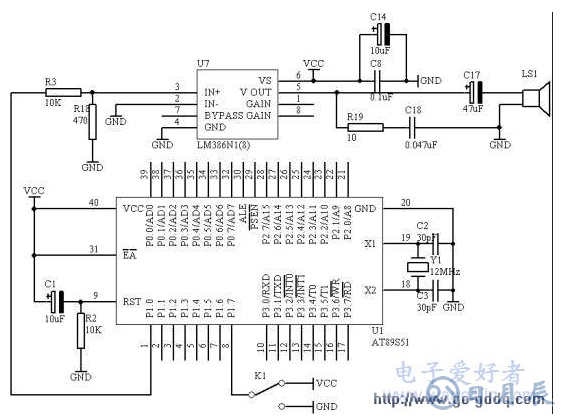

2．電路原理圖

圖4.6.1

3．系統板上硬件連線

（1）．把“單片機系統”區域中的P1.0端口用導線連接到“音頻放大模塊”區域中的SPK IN端口上；

（2）．在“音頻放大模塊”區域中的SPK OUT端口上接上一個8歐的或者是16歐的喇叭；

（3）．把“單片機系統”區域中的P1.7/RD端口用導線連接到“四路撥動開關”區域中的K1端口上；

4．程序設計內容

（1）．信號產生的方法

500Hz信號周期為2ms，信號電平為每1ms變反1次，1KHz的信號周期為1ms，信號電平每500us變反1次；

5．程序框圖

圖4.6.2

6．匯編源程序

FLAG BIT 00H

ORG 00H

START： JB P1.7，START

JNB FLAG，NEXT

MOV R2，#200

DV： CPL P1.0

LCALL DELY500

LCALL DELY500

DJNZ R2，DV

CPL FLAG

NEXT： MOV R2，#200

DV1： CPL P1.0

LCALL DELY500

DJNZ R2，DV1

CPL FLAG

SJMP START

DELY500： MOV R7，#250

LOOP： NOP

DJNZ R7，LOOP

RET

END

7．C語言源程序

#include

#include

bit flag;

unsigned char count;

void dely500（void）

{

unsigned char i;

for（i=250;i》0;i--）

{

_nop_（）;

}

}

void main（void）

{

while（1）

{

if（P1_7==0）

{

for（count=200;count》0;count--）

{

P1_0=~P1_0;

dely500（）;

}

for（count=200;count》0;count--）

{

P1_0=~P1_0;

dely500（）;

dely500（）;

}

}

}

}
