描述：MSP430實現PWM。反映在LED燈上，可以看到LED燈的亮度不斷變化

//

// ACLK= n/a， MCLK= SMCLK= default DCO ~ 800k

//

// MSP430F13x

// -------------------

// /|| XIN|-

// | | | 32kHz

// --|RST XOUT|-

// | |

// | P1.2|--》LED

//

//

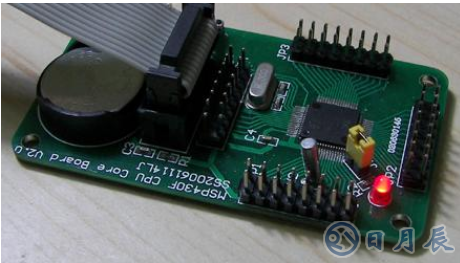

// 硬件電路：MSP430F135核心實驗板-I型

// 硬件連接：

//

// 調試器：MSP430FET全系列JTAG仿真器

// 調試軟件： IAR Embedded Workbench Version： 3.41A 編譯

//******************************************************************************

#include

void Init_CLK（void）;

void Init_TimerA（void）;

unsigned int nCount;

void Init_CLK（void）

{

unsigned int i;

//將寄存器的內容清零

//XT2震蕩器開啟

//LFTX1工作在低頻模式

//ACLK的分頻因子為1

BCSCTL1 = 0X00;

do

{

// 清除OSCFault標志

IFG1 &= ~OFIFG;

for （i = 0x20; i 》 0; i--）;

}

while （（IFG1 & OFIFG） == OFIFG）;

BCSCTL2 = 0X00;

//MCLK的時鐘源為TX2CLK:2.048MHz，分頻因子為0

BCSCTL2 += SELM1 + DIVM_0;

//SMCLK的時鐘源為TX2CLK:2.048MHz，分頻因子為1

BCSCTL2 += SELS + DIVS_0;

return;

}

void Init_TImerA（void）

{

nCount = 0;

TACTL = TASSEL1 + TACLR;// 選擇SMCLK，清除TAR

CCTL0 = CCIE;// CCR0 中斷允許

CCR0 = 65535 - 1;// PWM周期為256

CCTL1 = OUTMOD_7;// CCR1輸出模式為“復位/置位”模式

TACTL |= MC1;// 增記數模式

return;

}

#pragmavector=TIMERA0_VECTOR//TImer_A中斷函數

__interrupt void TImerA_ISR（）

{

nCount += 655;

CCR1 = nCount;

}

int main（void）

{

// 關閉看門狗

WDTCTL = WDTPW + WDTHOLD;

P1DIR |= BIT2;// P1.2為輸出

P1SEL |= BIT2;// 選擇P1.2為TA1管腳

// 關閉中斷

_DINT（）;

// 初始化

Init_CLK（）;

Init_TimerA（）;

// 打開中斷

_EINT（）;

for（;;）

{

//CUP進入低功耗模式

_BIS_SR（LPM0_bits）;

_NOP（）;

}

}
