1、AXI2MEM轉換接口設計

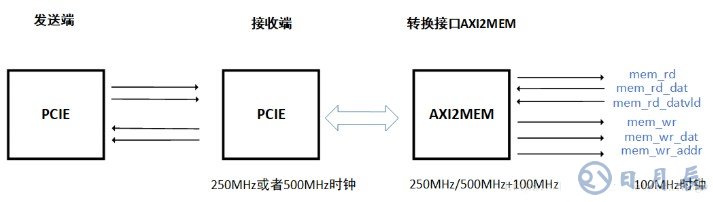

AXI2MEM轉換接口需要將來自PCIE的AXI信號（時鐘為250MHz或者500MHz）轉換成100MHz時鐘的MEM接口。MEM接口用于SOC總線主端口，用于讀寫芯片內部模塊或者配置寄存器。

2、要點1：能者多勞，快時鐘域做復雜處理，滿時鐘域做簡單處理。

快時鐘域周期短，為了提高速率，盡量將復雜處理放在快時鐘域完成。如AXI轉MEM接口，假如寫數據需要8個周期，這8個周期可以分配在250/500MHz的時鐘，也可以合理分配在100MHz的時鐘。為了提高傳輸速率，此時我們就應該將更多的處理周期分配在250/500MHz時鐘。 5個250/500MHz周期操作+3個100MH周期 的速率肯定大于3個250/500MHz周期操作+5個100MHz周期的速率。

3、要點2：接收端響應有多快，發送端才能發多快，盡量?jī)?yōu)化響應周期

AXI3和AXI4總線是有寫響應通道的，寫數據完成后才能進行寫響應操作。AXI轉換接口的寫響應周期限制了數據發送端的發送速率。如果AXI轉換接口寫響應周期長，此時接收端的PCIE接收到的響應周期較長，接收端的PCIE接收未完成的請求數量是有限制的，因此當接收端未完成請求數量達到上限時，AXI轉換接口處理一個寫響應，發送端PCIE才能繼續發送一個寫請求，所以盡量?jī)?yōu)化響應速率，減少響應周期。

4、要點3：模塊復位信號采用芯片上電復位power_on_reset，

AXI轉MEM模塊和soc總線要求采用由芯片上電復位信號驅動的復位，因?yàn)槭桥渲胹oc總線，所以要求芯片上電就可以使用。
