通常我們常見的路燈、通道燈、廣告燈箱等公共場所用照明燈具往往徹夜通明，或者說在白天不應照明時工作了，造成了電能的浪費。還有些因為采用了定時控制方式，隨著季節的變化未能及時設置好控制器，造成了控制不適時，如天已暗燈未明等現象，影響了照明效果。本文介紹采用AT89C2O5l單片機制作的雙路路燈照明控制器，仍然采用光控式，但與一般的光控開關相比由于采用了單片機，具有較強　　的抗干擾性能，一路為夜間全明，另一路可設置晚上照明時間，到時自動關閉。

硬件電路介紹

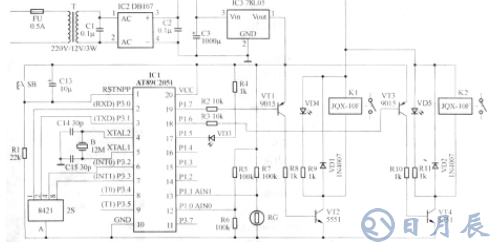

本路燈控制器原理圖如下圖所示，它主要由光敏電阻、8421數碼開關、AT89C2051單片機、輸出繼電器等幾部分組成。

3W微型變壓器T、整流橋IC2、三端穩壓器78LO5等構成本控制器電源，整流輸出l2V為執行部分工作電源，5V輸出為單片機電源。單片機IC1、晶振B、R1、Cl3等組成單片機電路，R1與Cl3組成單片機上電復位電路，SB為手動復位按鈕。光敏電阻RG、電阻R5、R6、R7與89C2O5l內部電壓比較器（輸入端為P1.0、P1.1）組成照度檢測電路，其檢測輸出端為P3.6（P3.6在單片機內部末引出），當照度較低時P3.6輸出低電平，照度較高時輸出高電平。8421數碼開關按于單片機的P3.0-P3.3端，用于設置其中一路晚上照明的時間（1-9小時，如設置值為0則照明時間無限制），此開關需在白天正常光照時設置，如果光暗后設置則第二天才生效。R4與VD3串聯接于P1.5用于指示本控制器工作狀態，VD3快速閃光時表明程序進入光度變化檢測期，慢速閃光時表明程序進入計時階段，白天光照正常時VD3常亮。VT1、VT2、K1、VDI、VD4等組成第一路輸出控制電路，VD4指示其工作狀態，當?shù)谝宦窡艄ぷ鲿r，P1.7輸出低電平，VTI、VT2導通，繼電器K1吸合。VT3、VT4、K2、VD2、VD5等組成第二路輸出控制電路，原理同前。

軟件設計

與普通光控制路燈所不同的是，本控制器具有兩路不同方式的控制輸出，一路為天暗全明，一路是天晴后按設置的照明時間工作，同時由于采用了單片機控制，就很容易地引人軟件抗干擾功能，使可靠性得到提高。

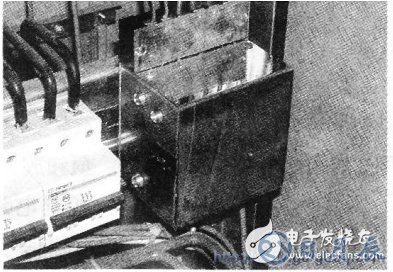

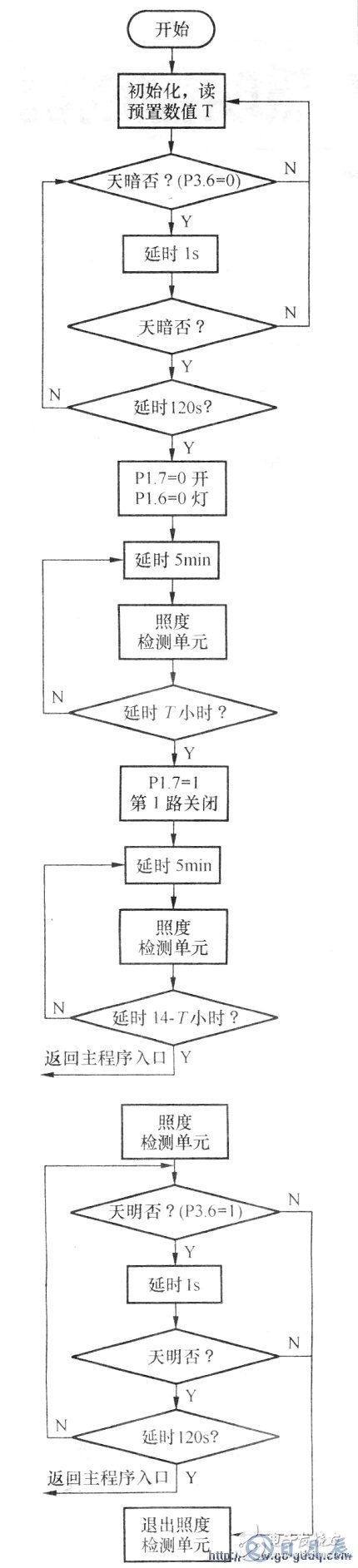

程序流程如上圖所示，上電后（或選人一個新的白天）首先將數碼開關預置數值讀入內存中，然后不斷檢測光線照度，如果光暗達到一定程度，即P3.6=0，則選人的反復檢測狀態，只有連續l20s光睹，才能使控制輸出低電平，打開路燈。此后程序進入延時狀態，當?shù)谝宦饭ぷ鲿r間到達預置數時關閉該路輸出，并繼續延時到開燈后14小時止，返回主程序人口。在這14小時中每5min檢測1次光線照度，如果連續l20s光明，則關閉所有輸出，返回主程序人口。下圖是安排在控制箱中的照明控制器實物照片。

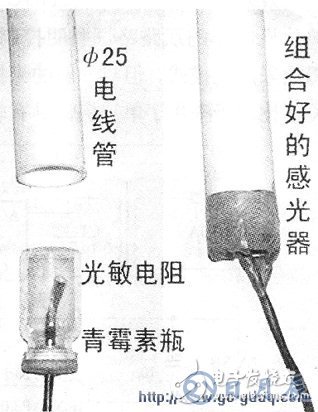

制作要點本控制器是依據光敏電阻檢測自然照度來工作的，所以光敏電阻的安裝尤其重要。為了感受自然光照，它不能安裝在照明控制箱內部，只能安裝到控制箱外部合適的位置（如燈桿的上部），使其不受周圍路燈以及車輛燈光等的直射影響。我的做法是將光敏電阻安放到一個倒置的青霉素瓶中，再用導線連接到控制器上，并在青霉素瓶外套上一個直徑25mm長度約l50mm的塑料電線管，瓶底上部留有80mm的空間，瓶的下部用絕緣膠布固定好，見下圖。

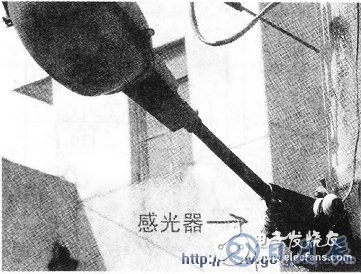

最后再將整個感光器垂直固定在電桿上，使其只能接收來自天空的自然光線，分別如下面兩圖所示。
