    恒壓恒流輸出的電源適配器樣機測試TT5565SG+TT30
  • 恒壓恒流輸出的電源適配器樣機測試TT5565SG+TT30
  •   發布日期: 2021-08-25  瀏覽次數: 1,444

    01、樣機介紹

    測試報告是基于一個能適用于寬輸入電壓范圍,輸出功率12W,恒壓恒流輸出的電源適配器樣機,控制IC采用了思睿達的TT5565SG 和TT3006。





    pYYBAGEjdQ6AH5PGAACViUMcv58813.jpgTT5565SG+TT3006_5V2.4A 工程樣機示意圖



    TT5565SG芯片特性

    ● TT5565SG 是內置650V 高壓功率MOSFET,SOP7 封裝的反激式原邊檢測PWM 功率開關;

    ● 內置軟啟動,斜坡補償電路,LEB 電路及多模式的效率均衡技術;

    ● 內置高壓啟動模塊,具有超低待機功耗≤30mW;

    ● 具有良好的EMI 特性以及良好的負載動態特性;

    ● 具有“CS 開路、OCP、SCP、OTP、OVP”等多種保護功能;

    ● 原邊反饋,無需光耦和TL431,可調式線損補償,IC 基準精度±1%;

    ● 電路結構簡單、較少的外圍元器件,高精度的恒壓和恒流輸出,適用于小功率AC / DC 電源適配器、充電器。

    TT3006芯片特性

    ● TT3006 同步整流芯片可工作于DCM模式和QR 模式;

    ● TT3006 內置RDS(ON)為12mΩ的N溝道MOS;

    ● 較低的工作電流和較高的系統效率,SOP-8L 綠色封裝。

    產品最大特點是什么?

    高壓啟動,快速啟動。

    應用領域?

    各類適配器。

    應用的優勢有哪些?

    1)高性價比;

    2)完美替代芯片PX8370;

    3)高穩定性,大批量出貨,優秀的交付。

    樣機PCBA尺寸:45*35*16mm,是一款全電壓實現5V2.4A輸出的充電器。AC90V滿足啟動時間的條件下,實現AC264V樣機待機功耗僅為29mW;同時效率能夠滿足最嚴格的“COC_V5_T2” 能效標準;全電壓可實現±5%的CC/CV輸出精度。

    整機(含套件外殼)可滿足40℃環境溫度滿載溫升測試要求。樣機具良好的恒流輸出效果;同時具有“CS開路、OCP、SCP、OVP、OTP自動恢復”等多種保護功能。樣機的變壓器,采用了EF1610加寬磁芯(PC40材質)。

    02、樣機特性

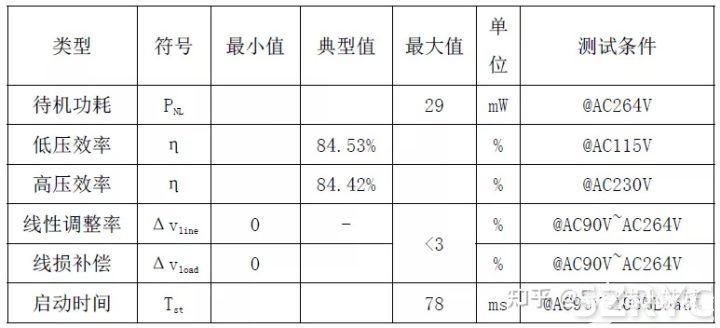

    以下表格為工程樣機的主要特性。

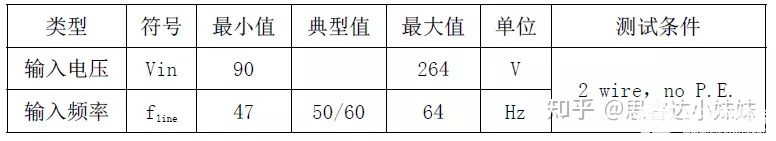

    2.1 輸入特性:

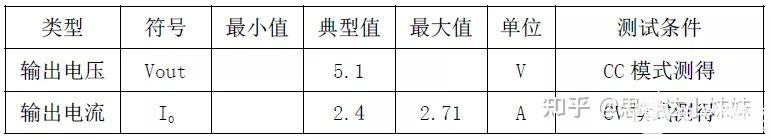

    2.2 輸出特性(PCB END):


    2.3 整機參數:

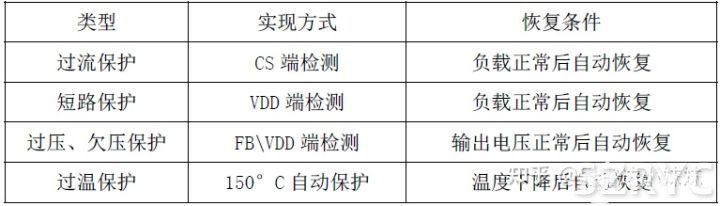

    2.4 保護功能測試:

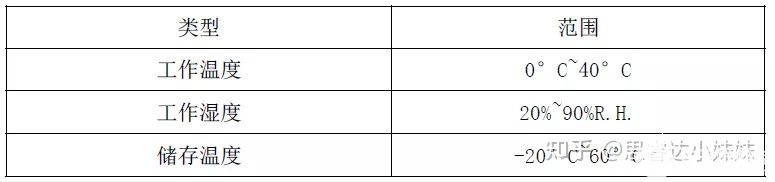

    2.5 工作環境:

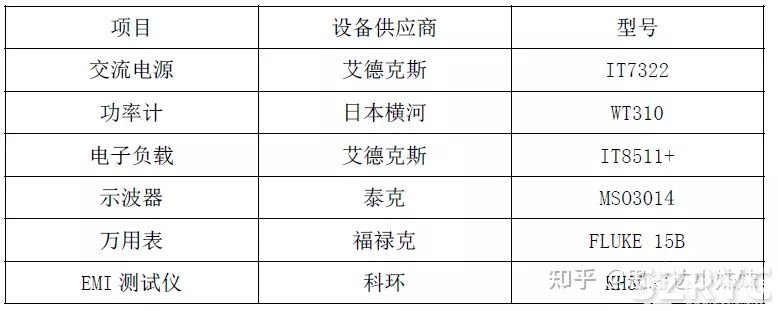

    2.6 測試儀器:


    03、樣機結構信息

    本小節展示了工程樣機的電路、版圖結構,變壓器結構及工藝。

    3.1 電路原理圖及BOM:

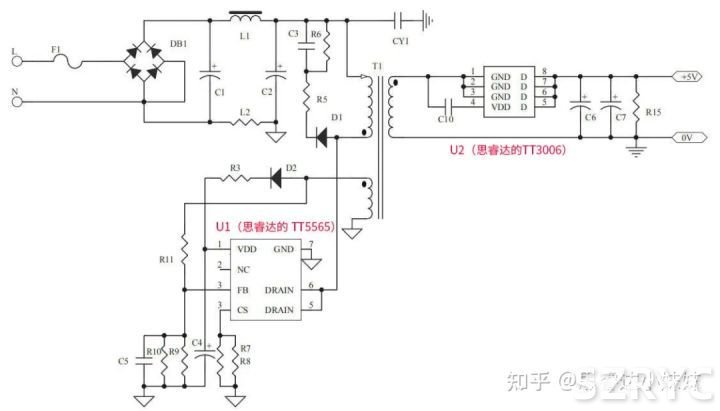

    3.1.1 原理圖:

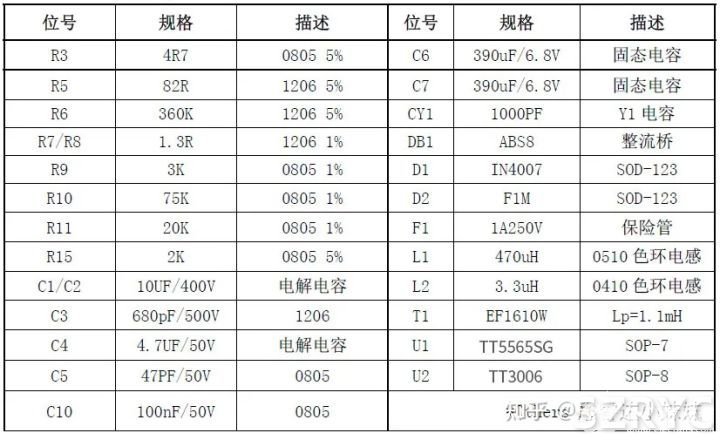

    3.1.2 元器件清單:

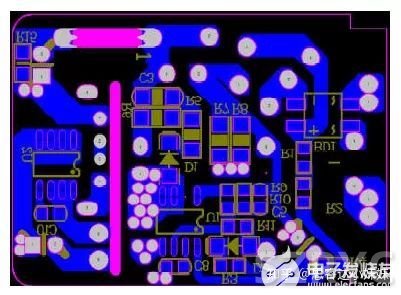

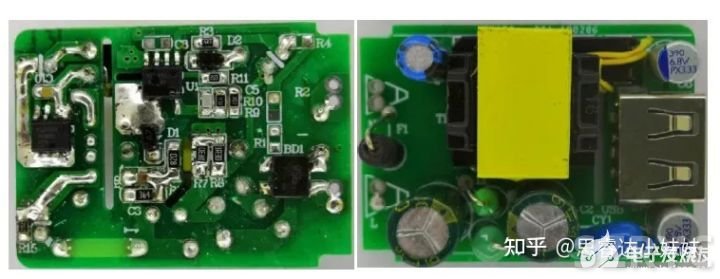

    3.1.3 PCB 布局&布線

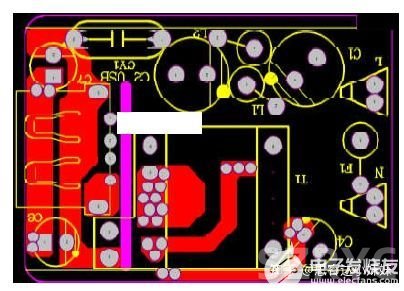

    PCB 頂層布局&布線




    PCB 底層布局&布線

    3.2 變壓器繞制工藝:

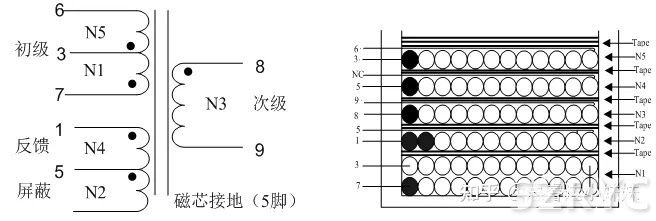

    3.2.1 電路示意圖:








    3.2.2 規格參數:

    1)骨架:EF1610 加寬立式(5+5PIN),Ae=40mm²,槽寬8.5mm;

    2)材質:TDK PC40 或同等材質;

    3)N1、N2、N3: 2UEW 漆包線;N4: 三層絕緣線;

    4)次級繞組從變壓器頂端進出線,磁芯接地

    5)絕緣膠帶:3M900 或同等材質;

    6)初級繞組感量Lp:1100uH±5%(測試條件:0.3V,10kHz);

    7)漏感量LLK:要求控制在初級繞組的5%以內(測試條件:0.3V,10kHz);

    8)耐壓測試= 3KV 5mA 1Min;

    9)成品要求:浸凡立水;

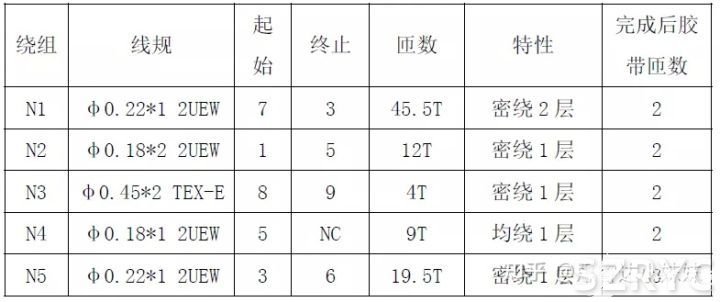

    3.2.3 變壓器參數:


    04、性能測評

    本小節對工程樣機的輸入部分、輸出部分、各種保護以及一些時序進行了測試,以下詳解了測試方法及結果。從測試結果來看,以下各項測試均合格,能夠滿足大部分客戶的要求。

    4.1 輸入特性:

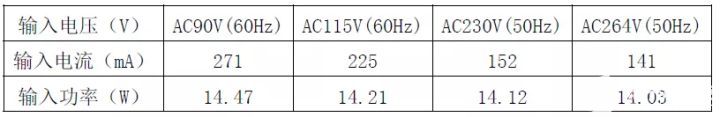

    本模板經過在不同的輸入電壓(從90V/60Hz 到264V/50Hz)和不同負載條件(空載和滿載)下測試,得到待機功耗、效率及平均效率。

    表1 待機功耗


    表2 輸出100%負載下的輸入特性

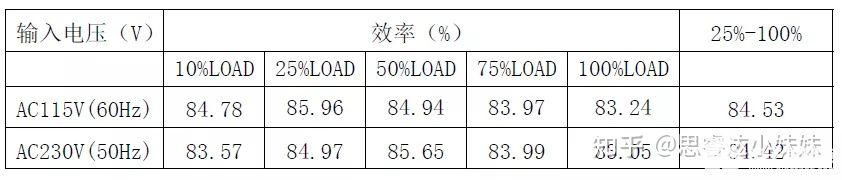

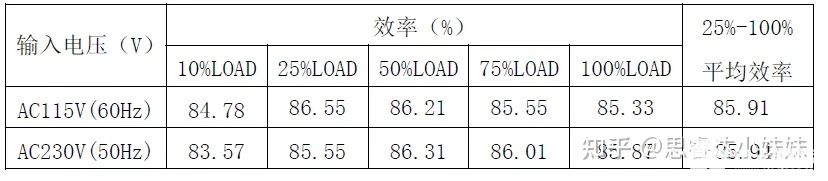

    表3 效率測試(USB END)


    表4 效率測試(PCB END)

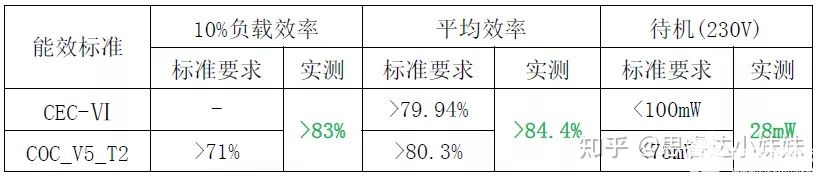

    表5 能效等級評估(USB END)


    4.2 輸出特性:

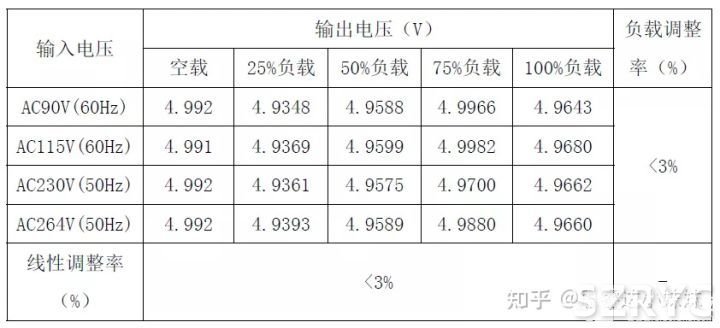

    4.2.1 線性調整率和負載調整率: (USB END)

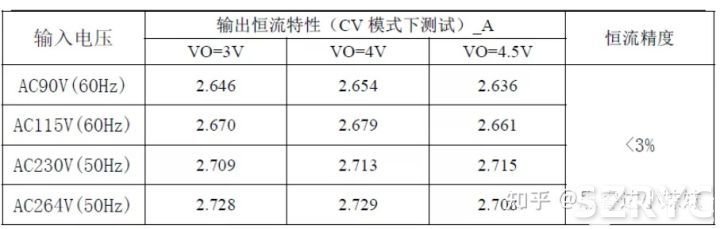

    4.2.2 輸出恒流特性:

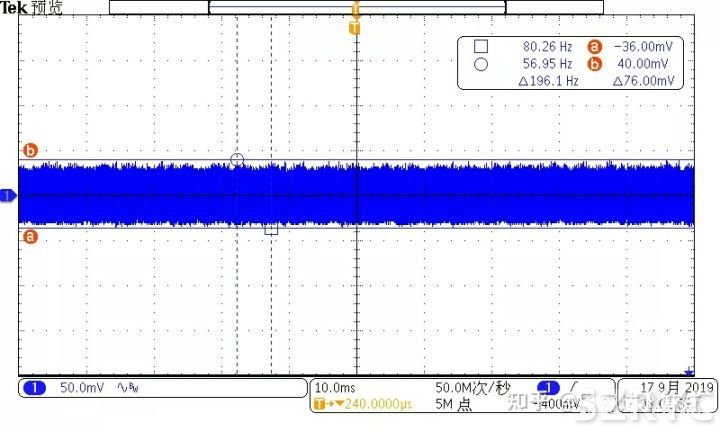

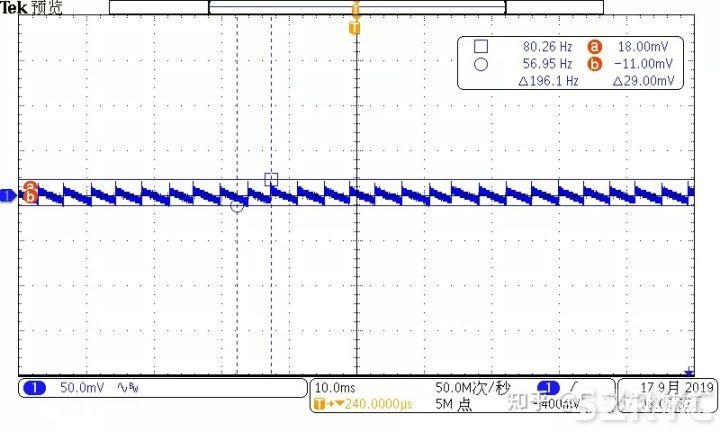

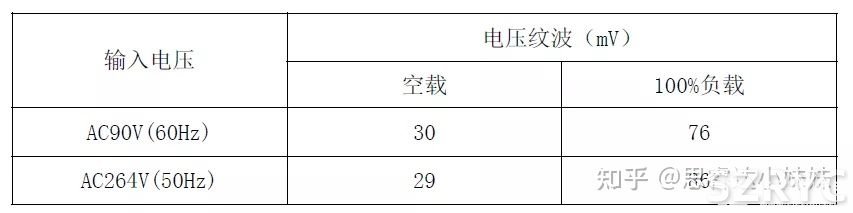

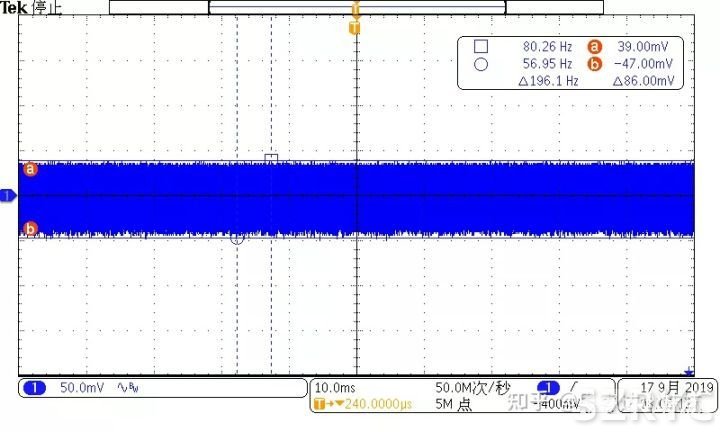

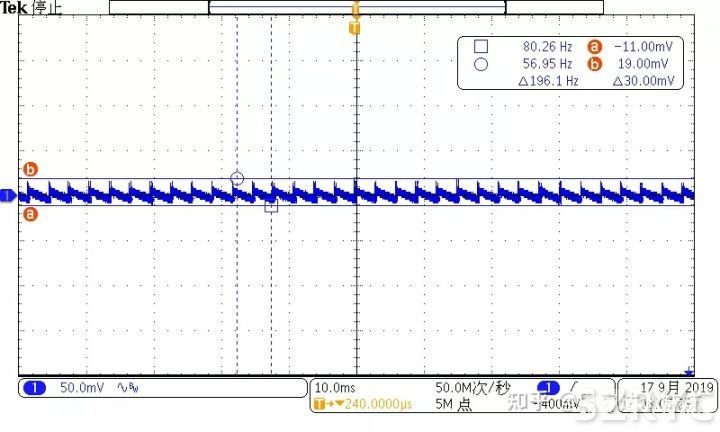

    4.2.3 輸出電壓紋波:

    注:紋波及噪聲在USB END 處測試,測試端并聯0.1uF/50V 的瓷片電容和10uF/50V 電解電容,帶寬限制為20MHz。











    R&N @ AC90V/60Hz,No Load




    R&N @ AC90V/60Hz,100% Load




    R&N @ AC264V/60Hz,No Load




    R&N @ AC264V/60Hz,100% Load

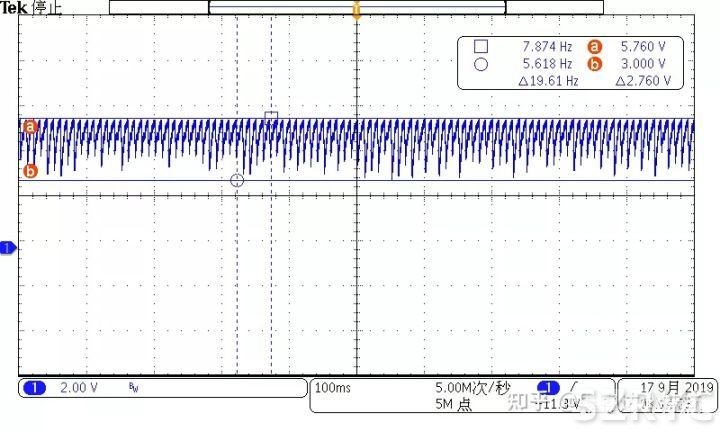

    4.3 保護功能:

    以下涉及過流保護、短路保護的測試。

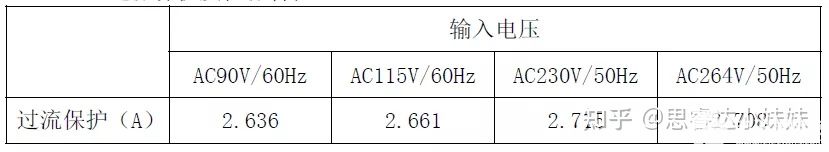

    4.3.1 過流保護及恒流特性




    4.3.2 短路保護:

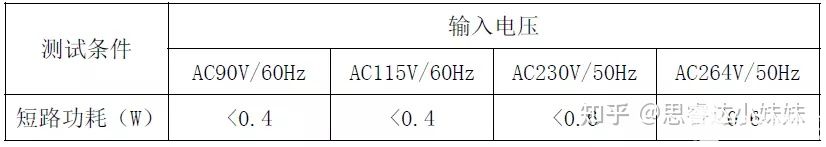

    功率計電流量程2.5A,開啟平均值模式測量


    4.4 系統溫升測試

    本項測試評估成品樣機(含配套塑料外殼)在40℃環境溫度下長時間工作時關鍵器件的穩態溫度值。測試條件:輸入電壓分別為90V~264V,輸出電流2.4A。

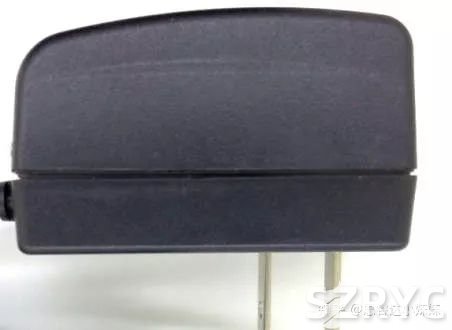

    測試樣機及配套外殼

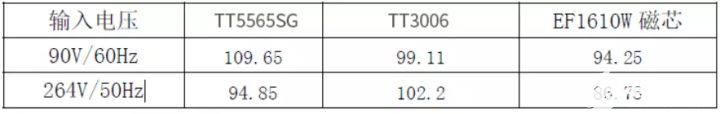

    溫升測試:

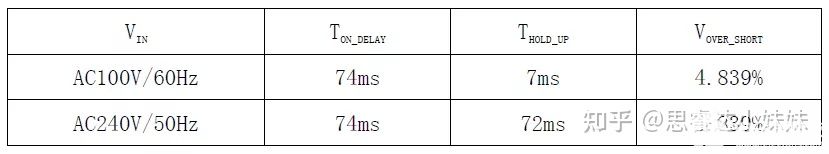

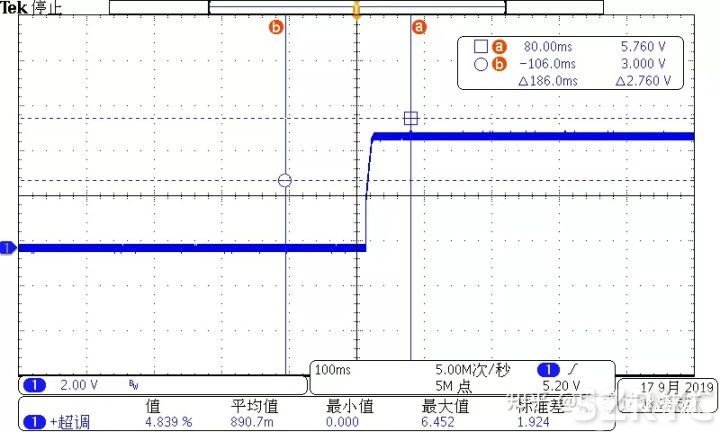

    4.5 系統延時時間測試:

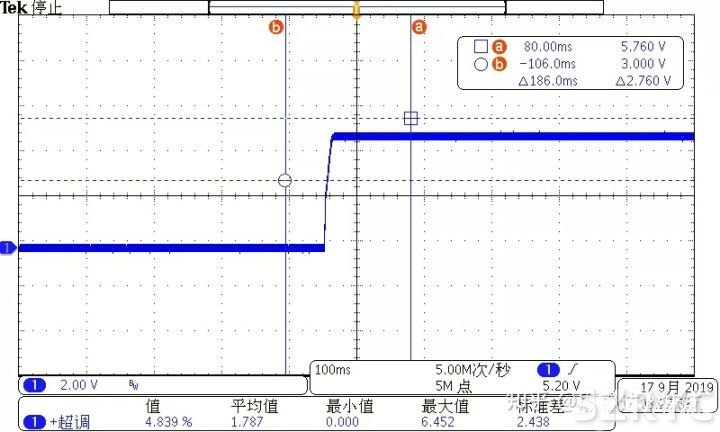

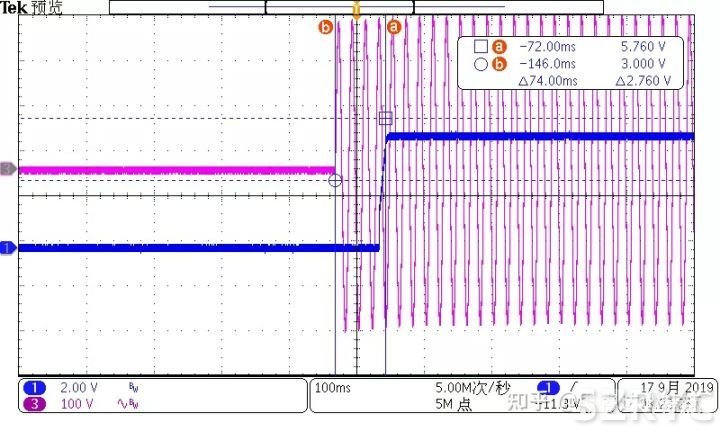

    poYBAGEjdR6AYambAADcTcjEk7c641.jpgTON_DELAY @ AC100V,100% Load





    pYYBAGEjdR-AalTGAAD8cXp1PUo789.jpgTON_DELAY @ AC240V,100% Load

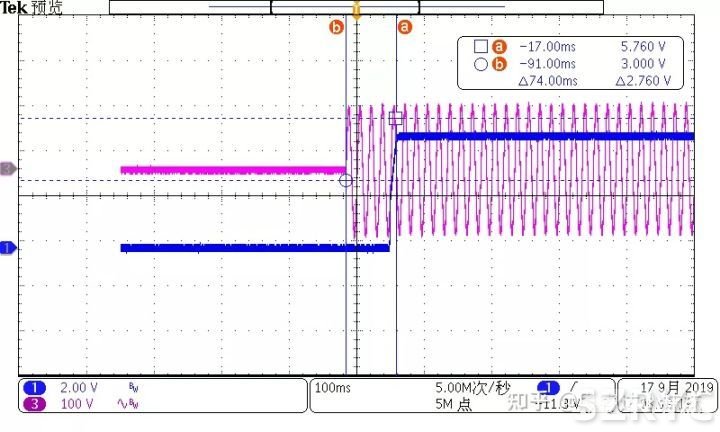

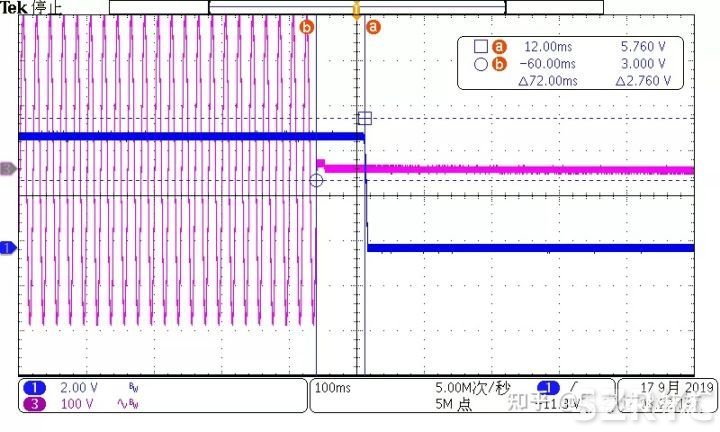

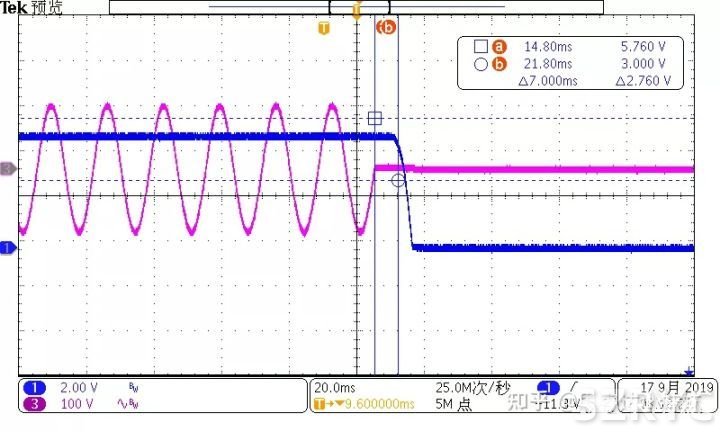

    poYBAGEjdSCAaKpFAADTsef-BGo988.jpgTHOLD_UP @ AC100V,100% Load





    pYYBAGEjdSCAA6atAAD5Bl5GAPA925.jpgTHOLD_UP @ AC240V,100% Load





    poYBAGEjdSGAZWQsAAC_O8Vzn94214.jpgVOVER_SHORT @ AC100V,100% Load





    pYYBAGEjdSKAXmZaAAC_6xK8W1Y977.jpgVOVER_SHORT @ AC240V,100% Load

    4.6 動態測試:

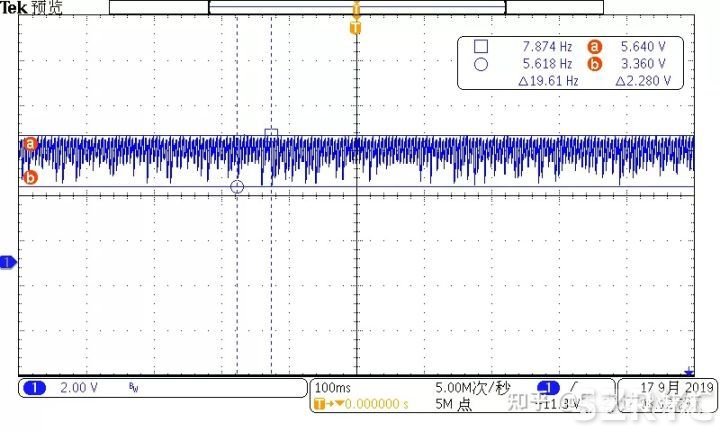

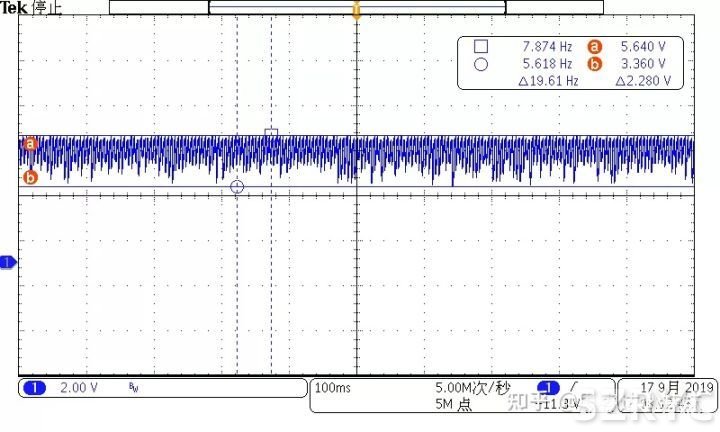

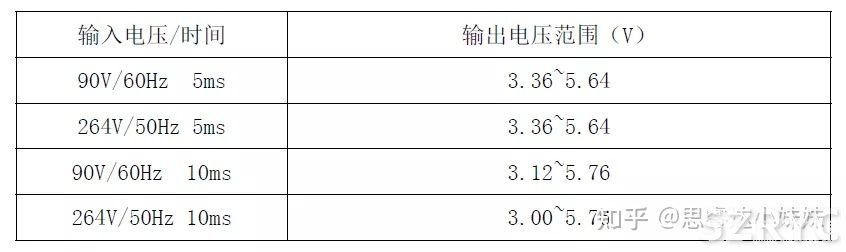

    注:輸出動態負載電流設置為1A 持續5/10ms,然后為0A 持續5/10ms 并持續循環,上升/下降設置為3A/us。








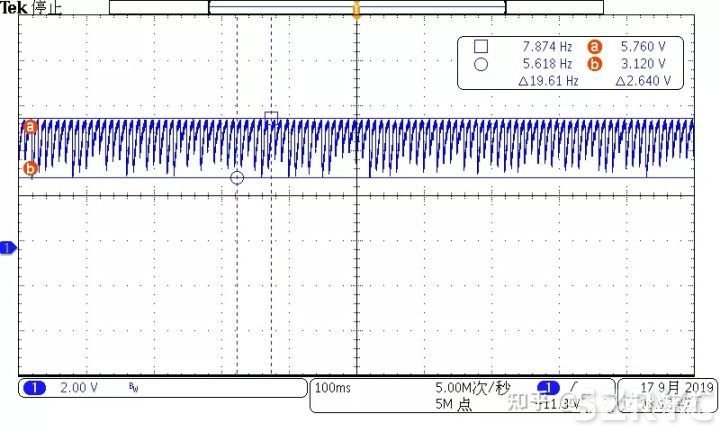

    pYYBAGEjdSOAQQd6AADNY_wl0xA346.jpgAC90V @ 5ms





    poYBAGEjdSOAOzNXAADVuLeGqgw675.jpgAC90V @ 10ms





    pYYBAGEjdSSARAoGAADK7wLEVC8194.jpgAC264V @ 5ms





    poYBAGEjdSSATEPUAADUhjSB2lQ560.jpgAC264V @ 10ms

    4.7 其它重要波形測試:

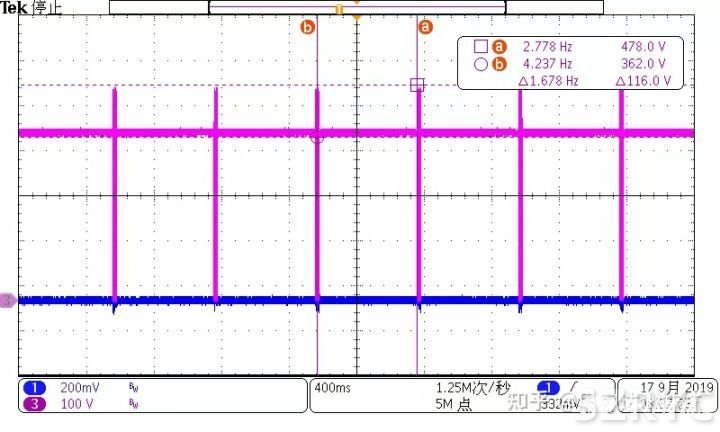

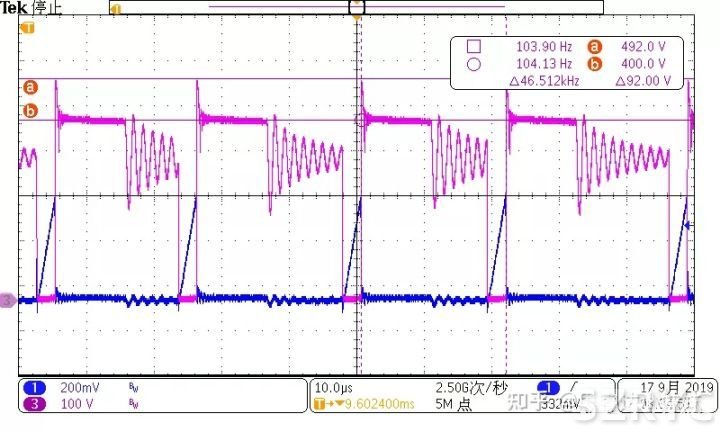

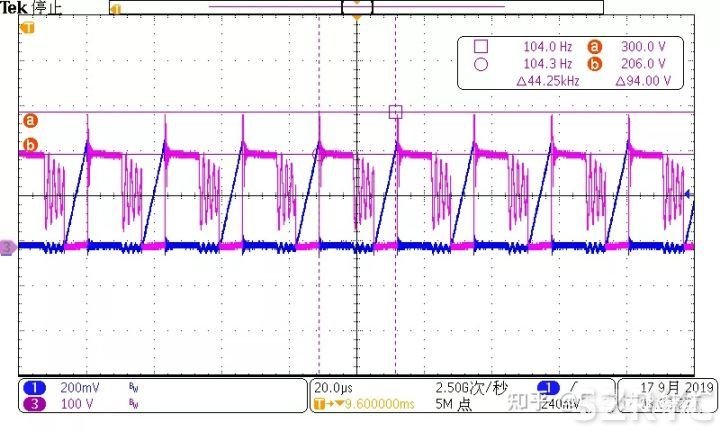

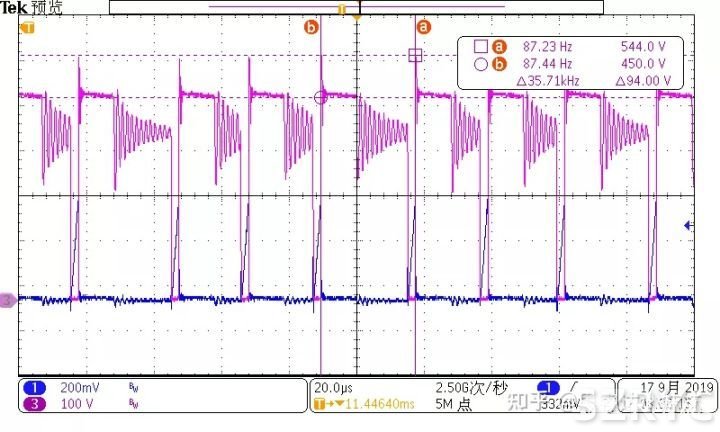

    DRAIN(紅色)端、CS(藍色)端波形圖:

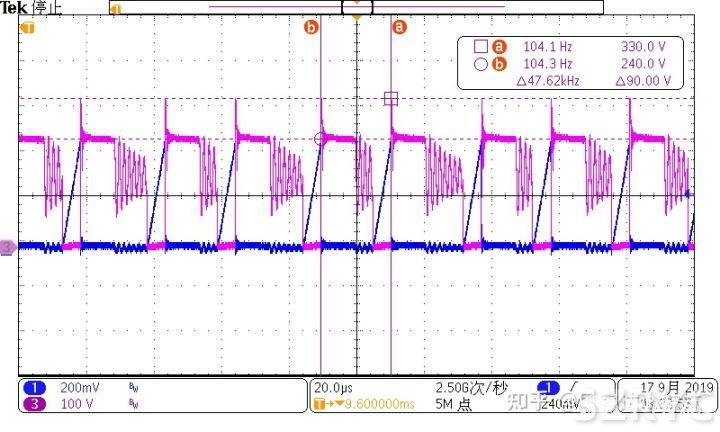

    pYYBAGEjdSWAOFREAADllipnurY181.jpgAC90/60Hz,100% loadpoYBAGEjdSWAQOn2AADrOQ0m5XQ909.jpgAC115/60Hz,100% load





    pYYBAGEjdSaAYuh8AADlrctxp6c110.jpgAC230/50Hz,100% Load





    poYBAGEjdSeAP6n0AADqB-Ei37I008.jpgAC264/50Hz,100% load



    pYYBAGEjdSeADvl7AADHZg-f_Pc703.jpgAC264/50Hz,輸出短路

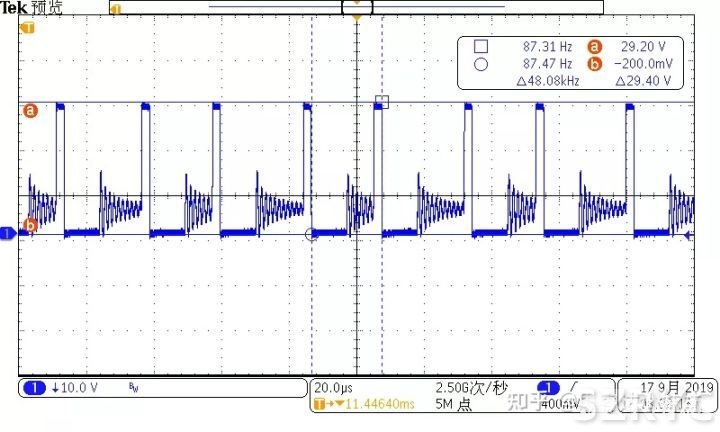

    pYYBAGEjdSiAWK3LAADLkshJX1w866.jpgAC264/50Hz,100% Load 同步整流芯片VD

    05、EMI 測試

    測試條件:輸入:AC115V/230V/50Hz;輸出負載:功率電阻;限值標準參考:EN55013、EN55022B。(輻射測試結果僅供參考)

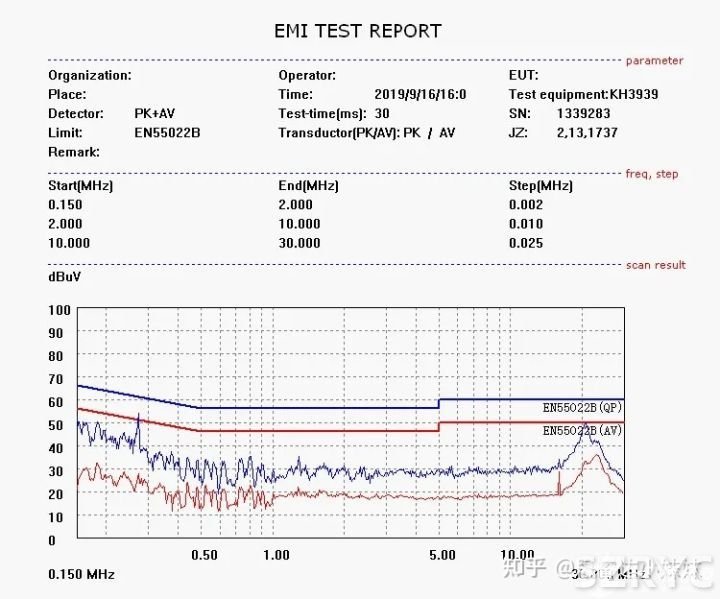

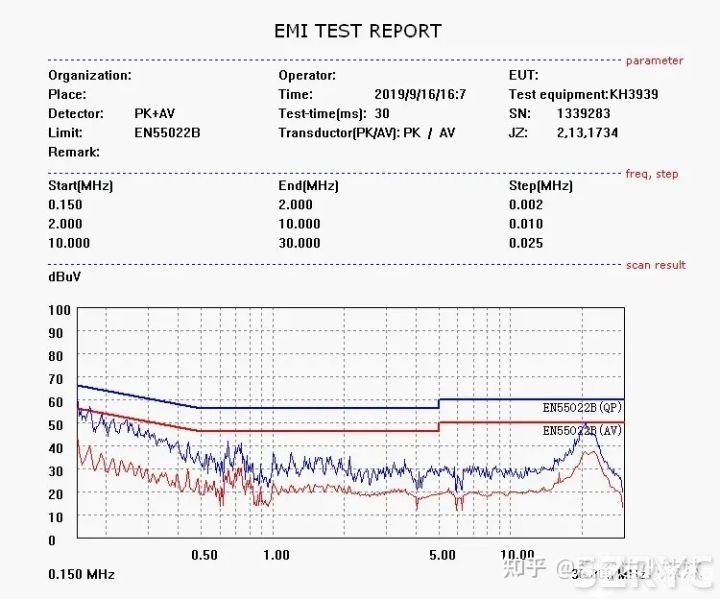

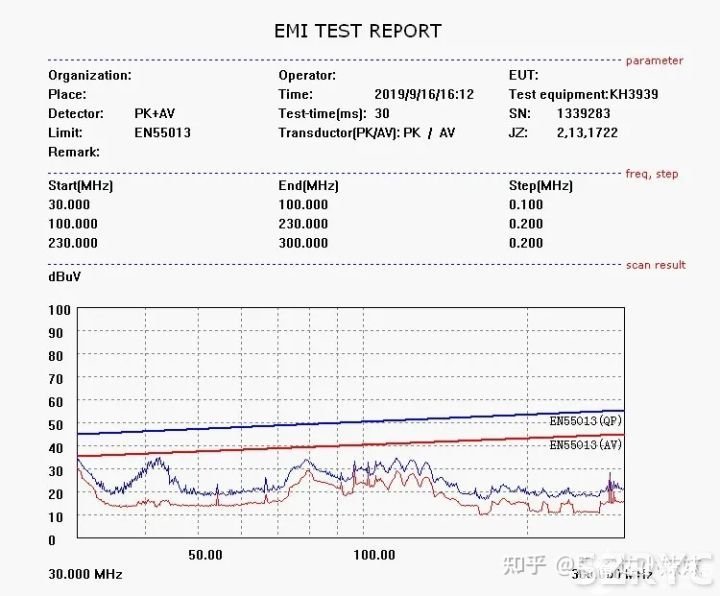

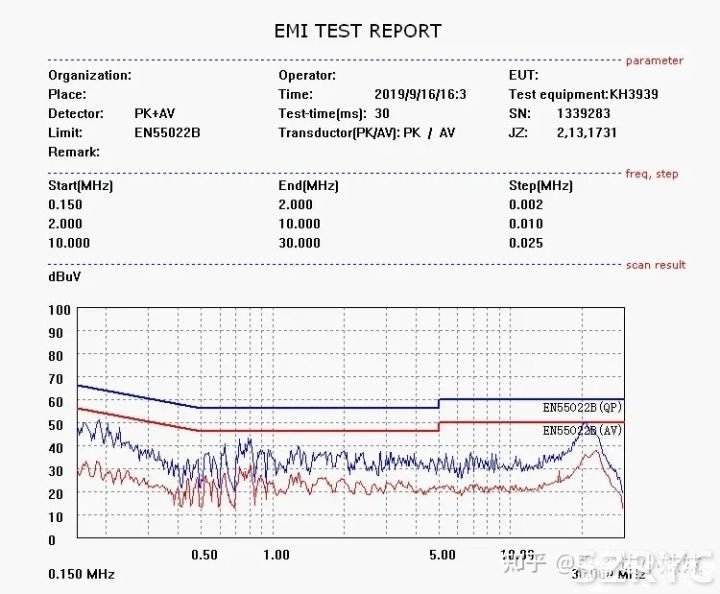

    poYBAGEjdSiAGeBqAAD7XmAkpjA193.jpgAC115V/50Hz 傳導L 相

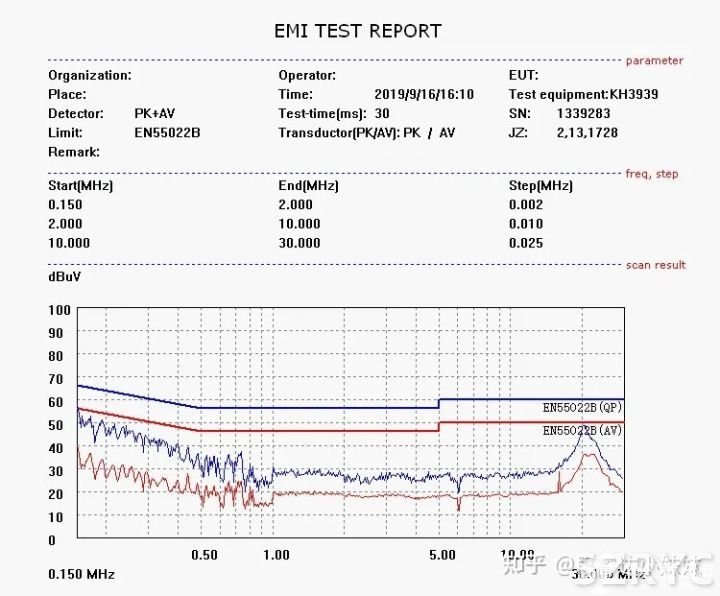

    pYYBAGEjdSmAOmL_AAD8b1fWgBo618.jpgAC115V/50Hz 傳導N 相



    poYBAGEjdSqAfX0GAAEB0DxTH5I641.jpgAC230V/50Hz 傳導L 相pYYBAGEjdSqAdxYeAAD7AgI2r4I351.jpgAC230V/50Hz 傳導N 相

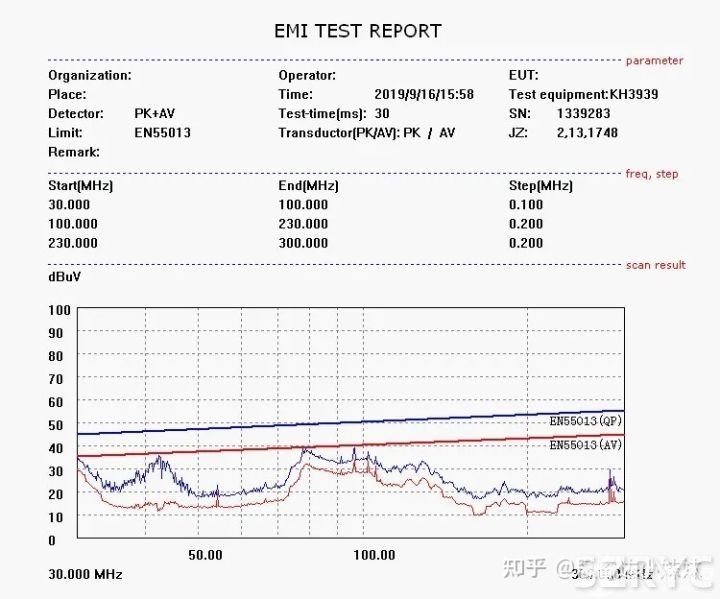

    poYBAGEjdSuAIolfAADrZbnzKA8541.jpgAC115V/50Hz 輻射測試





    pYYBAGEjdSuAWOn6AADoz1fsJVE385.jpgAC230V/50Hz 輻射測試
